Завдання № 12

1. Сформулюйте вимоги, що висуваються до електроприводів ланцюгових конвеєрів з індивідуальним і груповим приводом. У чому полягає переважність кожного з типів приводів?

2. Запропонуйте до даного механізму альтернативні системи регулювання швидкості на базі двигуна постійного струму з незалежним збудженням і асинхронного двигуна. Коротко охарактеризуйте переваги і недоліки кожної з систем, що можуть бути запропоновані.

3. Як залежить момент інерції приводного барабану стрічкового конвеєру від його маси та радіусу? Як впливає момент інерції механізму на електромеханічну сталу часу електроприводу?

4. Встановити потужність скребкового конвеєру довжиною 150 м та добовою продуктивністю 160 т при тривалості роботи 5 годин на добу, якщо його швидкість руху тягового органу 0,8 м/с. Кут нахилу уклону 14^о.

5. Основне призначення індукційних приладів:

а) вимірювання напруги;

б) вимір струму;

в) вимірювання кількості енергії змінного струму;

г) вимірювання кількості енергії постійного струму.

6. Дія захисного заземлення полягає у захисті від:

а) Напруги непрямого дотику;

б) Напруги прямого дотику;

в) Напруги кроку;

г) Напруги між корпусами обладнання.

7. Чи впливає на приведений до двигуна момент інерції конвеєра кут нахилу механізму?

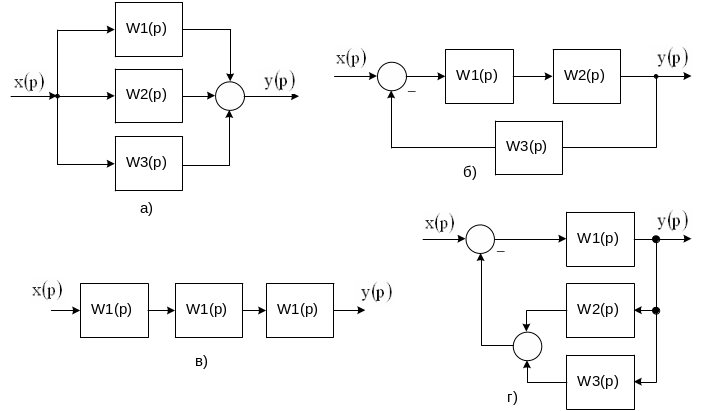

8. Вкажіть структурну схему, якій відповідає передавальна функція:

9. Вкажіть буквене позначення і одиницю вимірювання кожній з перерахованих величин. Приклад: Сила – F – Н (ньютон).

Потужність, енергія, момент сили, момент інерції, момент імпульсу.

10. Датчик Е.Р.С. На базі яких елементів будують такі датчики?

Завдання № 13

1. Сформулюйте особливості роботи відцентрових насосів та вимоги до їх електроприводу. Поясніть, яким чином можливо забезпечити економію електроенергії при використанні регульованого електроприводу.

2. Оберіть систему електропривода змінного струму до заданого механізму. Дайте її опис. Наведіть Ваші пропозиції щодо настройки системи і очікувані механічні характеристики.

3. Наведіть механічну характеристику відцентрового насосу. Поясніть, які складові моментів присутні у сумарному моменті статичного опору даного механізму?

4. Розрахувати канатну установку довжиною 350 м, добовою продуктивністю 300 т. Кут нахилу траси 12^о , маса вантажу у вагонетці 3000 кг, власна її маса 1135 кг. На верхній площадці є похили заїзди, а нижні – горизонтальні.

5. Струмові шунти призначені для:

а) збільшення сили струму;

б) комутації електричних ланцюгів;

в) розширення меж вимірювань амперметрів;

г) захисту приладів.

6. В процесі обслуговування та ремонту електроустановок застосування металевих драбин:

а) Не забороняється;

б) Забороняється;

в) Не забороняється, якщо драбина встановлена на діелектричний килимок.

7. Приведіть до швидкості обертання двигуна жорсткість каната підйомної машини, якщо радіус барабана і передатне число редуктора дорівнюють відповідно 1.5 м і 30.

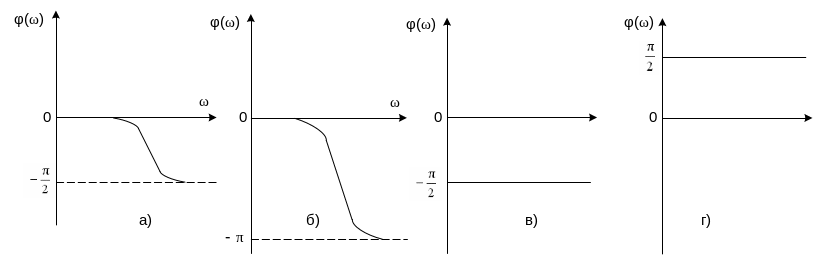

8. На якому графіку зображена ФЧХ диференцюючої ланки?

9. Вкажіть кінематичне співвідношення, в якому допущена помилка.

1. 2. 3. 4. .

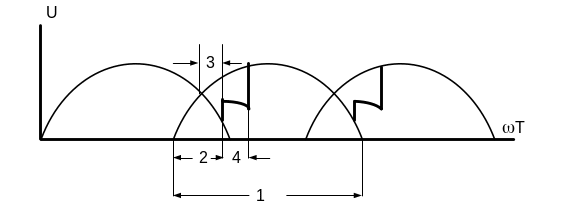

10. На рис. цифрами 1, 2, 3, 4 показані кути, які зв’язані з роботою ТП. Якою цифрою позначено кут комутації

Завдання № 14

1. Сформулюйте вимоги, що висуваються до електроприводів потужних стрічкових конвеєрів. Які основні функції повинна виконувати система автоматизації, захисту та блокіровок таких конвеєрних ліній?

2. Оберіть систему електропривода змінного струму до заданого механізму. Дайте її опис. Яким чином можна обмежити струм і момент приводного двигуна у перехідних режимах. Обґрунтуйте свою відповідь.

3. Наведіть механічні характеристики горизонтального і похилого конвеєрів та поясніть їхню різницю.

4. Встановити потужність стрічкового конвеєру довжиною 600 м та добовою продуктивністю 1000 т при тривалості роботи 10 годин на добу, якщо швидкість руху стрічки 2,0 м/с. Виробка – бремсберг, кут нахилу 14^о, атмосфера волога.

5. Стандартні рівні номінальної вихідної напруги шунтів складають:

а) 1, 10, 100 мВ;

б) 1, 10, 100 В;

в) 60, 75, 150 мВ;

г) 60, 75, 150 В.

6. Переносні вогнегасники повинні розміщуватись шляхом:

а) Навішуванні на вертикальній конструкції на висоті не більше 2м від рівня підлоги до нижнього торця вогнегасника і на відстані від дверей, достатній для їх повного відчинення.

б) Навішуванні на вертикальній конструкції на висоті не більше 1,5м від рівня підлоги до нижнього торця вогнегасника і на відстані від дверей, достатній для їх повного відчинення;

в) В будь-якому місці, зручному для користування ним.

7. Визначить статичний момент двигуна підйомного крана, якщо маса вантажу дорівнює 2 т, швидкість підйому радіус барабана швидкість обертання двигуна коефіцієнт корисної дії механізму

8. Вкажіть ЛАЧХ інтегруючої ланки.

9. Вкажіть графік, якій відповідає графіку шляху рівномірного руху (S₀=0).

10. Напівпровідникові діоди. Наведіть вольт-амперну характеристику діода, вкажіть де він використовується, основні особливості.

Завдання № 15

1. Сформулюйте вимоги до електроприводу шахтних підйомних машин. Викладіть Ваші пропозиції щодо проектування системи автоматизації та керування шахтної підйомної машини.

2. Запропонуйте до даного механізму систему електропривода на базі двигуна постійного струму з незалежним збудженням. Дайте рекомендації щодо настройки обраної системи.

3. Проілюструйте за допомогою механічних характеристик двигуна з незалежним збудженням процеси опускання вантажу з робочою швидкістю в режимі динамічного гальмування.

4. Вибрати засоби локомотивного транспорту корінного відкаточного штреку. Довжина транспортування – 6 км, змінна продуктивність 900 т, категорія шахти по газу – І, маса вантажу у вагонетці – 3000 кг, власна її маса – 1710 кг, максимальний уклон – 5⁰/₀₀ , середній – 2,5⁰/₀₀ .

5. Який з наведених математичних виразів описує абсолютну похибку:

а) б) в) г)

6. Поняття про охорону праці:

а) Охорона праці - це система заходів, яка направлена на збереження здоров'я людини;

б) Охорона праці - це заходи, які виконуються власником для збереження здоров'я людини;

в) Охорона праці - це система заходів, що включає в себе пожежну безпеку та промислову санітарію;

г) Охорона праці - це система правових, соціально-економічних, організаційно-технічних, санітарно-гігієнічних і лікувально-профілактичних заходів та засобів, спрямованих на збереження життя, здоров'я та працездатності людини в процесі трудової діяльності.

7. Визначить приведений до двигуна момент інерції вантажу масою за наступними даними підйомного крана:

8. Що розуміється під імпульсною характеристикою ланки?

а) зміна вихідної координати ланки у часі при подачі на його вхід одиничного керуючого впливу при нульових початкових умовах;

б) залежність вихідної координати ланки від вхідної координати в сталому режимі;

в) відношення зображення вихідної координати ланки до зображення вхідної координати при нульових початкових умовах.

г) зміна вихідної координати ланки в часі при подачі на його вхід дельта-функції при нульових початкових умовах.

9. Вкажіть графік, якій відповідає графіку шляху рівноприскореного руху. Початкова швидкість v₀ тіла дорівнює нулю.

10. Датчики напруги. На основі яких елементів будують датчики напруги для кола постійного та змінного струму.
