Завдання № 2
1. На рис. 1 приведена спрощена розрахункова кінематична схема лебідки натяжного пристрою стрічкового конвеєру. Сформулюйте вимоги до діапазону регулювання швидкості електроприводу натяжного пристрою, жорсткості його механічних характеристик.
Рисунок 1 – Спрощена розрахункова кінематична схема лебідки натяжного пристрою стрічкового конвеєру
2. Оберіть систему електропривода постійного струму для даного механізму. Обґрунтуйте свою відповідь з позиції задовільнення вимог, що висуваються до електропривода механізму? Дайте рекомендації щодо настройки системи.
3. Як будується навантажувальна діаграма М(ω) електропривода підйомного механізму?
4. Встановити потужність стрічкового конвеєру довжиною 200 м та добовою продуктивністю 1500 т при тривалості роботи 10 годин на добу, якщо швидкість руху стрічки 1,6 м/с. Виробка – бремсберг, кут нахилу 8о, атмосфера волога.
5. Подільники напруги призначені для:
а) збільшення напруги;
б) комутації електричних ланцюгів;
в) розширення меж вимірювань амперметрів;
г) зменшення напруги в певне число разів.
6. За результатами розслідування складається акт за формою Н-1 і беруться на облік нещасні випадки, що сталися з працівниками:
а) Під час слідування на роботу і з роботи на громадському транспорті;
б) Під час слідування з роботи на власному транспорті;
в) Під час виконання трудових обов'язків.
7.
Визначить статичний момент
двигуна при опусканні вантажу за такими
даними механізму (див. рис. 1);
8. Дайте визначення передавальної функції ланки.
а) зміна вихідної координати ланки у часі при подачі на його вхід одиничного керуючого впливу при нульових початкових умовах;
б) залежність вихідної координати ланки від вхідної координати в сталому режимі;
в) відношення зображення вихідної координати ланки до зображення вхідної координати при нульових початкових умовах.
г) зміна вихідної координати ланки в часі при подачі на його вхід дельта-функції при нульових початкових умовах.
9. Потужність є:
1. Роботою сили на ділянці шляху.
2. Роботою змінної сили за кінцевий проміжок часу.
3. Роботою, що виконано за одиницю часу.
4. Зміною кінетичної енергії тіла з часом.
10. Яке значення має частота зрівняльної напруги реверсивного ТП, зібраного за 3-х фазній нульової схемою з лінійним узгодженням
1. 50Гц; 2. 150Гц; 3. 300Гц; 4. Зрівняльна напруга має постійну складову.
Завдання № 3
1. Сформулюйте вимоги до електроприводу скребкового конвеєра. Викладіть Ваші пропозиції щодо проектування системи керування електроприводами скребкових конвеєрів.
2. Викладіть Ваші рекомендації щодо вибору для даного механізму системи електропривода на базі двигуна змінного струму. Обґрунтуйте свою відповідь.
3. Обґрунтуйте придатні методи вибору потужності двигуна для даного механізму.
4. Встановити потужність скребкового конвеєру довжиною 100 м та добовою продуктивністю 60 т при тривалості роботи 5 годин на добу, якщо його швидкість руху тягового органу 0,8 м/с. Виробка – уклон, кут нахилу 6о.
5. Для вимірювального трансформатора напруги аварійним режимом є
а) обрив проводу первинної обмотки;
б) коротке замикання;
в) відключення вторинної обмотки;
г) відсутність напруги.
6. У разі смерті потерпілого розмір одноразової допомоги його сім'ї повинен бути не менше:
а) Однорічного заробітку потерпілого;
б) Трьохрічного заробітку потерпілого;
в) П'ятирічного заробітку потерпілого;
г) Дев'ятирічного заробітку потерпілого.
7. Поясніть за допомогою механічної характеристики АД і рівняння руху, як позначиться на поведінці ліфта втрата напруги живлення під час підйому вантажу при відсутності засобів гальмування?
8. Знайдіть передавальну функцію підсилюючої (пропорційної) ланки.
а)
б)
в)
г)
9. Момент інерції твердого тіла залежить...
1) від моменту сили і кутового прискорення;
2) від моменту імпульсу і кутової швидкості;
3) від маси, форми тіла і вибору осі обертання;
4) від величини діючої сили і її плеча.
10. Яка зі схем реверсивного тиристорного перетворювача має два контуру для протікання зрівняльного струму.
Зустрічно-паралельна схема з роздільним керуванням
Перехресна нульова схема
Зустрічно-паралельна схема з узгодженим керування
Перехресна мостова схема
Завдання № 4
1. На рис. 1 приведена спрощена кінематична схема ланцюгового конвеєра з груповим приводом. Сформулюйте вимоги, що пред’являються до електроприводів конвеєрів. Поясніть особливості розрахунку потужності електроприводу конвеєрів різного призначення.
Рисунок 1 – Спрощена кінематична схема конвеєра з груповим приводом
2. Обґрунтуйте можливість застосування для даного механізму електропривода змінного струму на базі асинхронного двигуна з короткозамкненим ротором. Опишіть обрану систему, дайте рекомендації щодо її настройки.
3. Перерахуйте і коротко охарактеризуйте складові частини механізованого очисного комплексу вугільної шахти.
4. Встановити потужність скребкового конвеєру довжиною 240 м та добовою продуктивністю 1000 т при тривалості роботи 10 годин на добу, якщо його швидкість руху тягового органу 1,0 м/с. Виробка – уклон, кут нахилу 4о.
5. Для вимірювального трансформатора струму аварійним режимом є
а) обрив проводу первинної обмотки;
б) коротке замикання;
в) відключення вторинної обмотки;
г) відсутність напруги.
6. Цільовий інструктаж з охорони праці проводить:
а) Спеціаліст з охорони праці;
б) Головний інженер;
в) Безпосередній керівник робіт;
г) Уповноважена особа з питань охорони праці.
7.
З якою швидкістю буде опускатися вантаж,
якщо двигун буде переведено в генераторний
режим при наступних даних:
8. Знайдіть передавальну функцію інтегруючої ланки.
а) б) в) г)
9. Вкажіть форму запису другого закону Ньютона, справедливу лише тоді, коли m=const.
1.
2.
3.
4.
.
10. Типи тиристорів. Особливості роботи одно-операційних тиристорів.
Завдання № 5

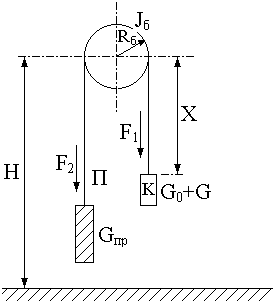

1. На рис. 1 приведена спрощена кінематична схема канатного підйому. Викладіть порядок розрахунку потужності електроприводу канатного підйому. Сформулюйте вимоги до електроприводу канатного підйому різного виконання.
Рисунок 1 – Спрощена кінематична канатного підйому
2. Обґрунтуйте можливість вибору для даного механізму системи електропривода змінного струму, дайте опис обраної системи. Наведіть Ваші рекомендації щодо настройки системи і очікувані механічні характеристики.
3. Визначить приведені до швидкості двигуна моменти статичного опору із врахуванням впливу коефіцієнта корисної дії механізму при підйомі й опусканні вантажу.
4. Розрахувати канатну установку довжиною 600 м, добовою продуктивністю 200 т. Кут нахилу траси 14о , маса вантажу у вагонетці 3000 кг, власна її маса 1135 кг. На верхній площадці є похили заїзди, а нижні – горизонтальні.
5. Для забезпечення необхідного ступеня заспокоєння рухомої частини вимірювального приладу використовують пристрій, що має:
а) демпфер, б) розтяжка, в) коректор, г) аретир.
6. 3агальну вібрацію за джерелом виникнення поділяють на:
а) Дві категорії;
б) Три категорії;
в) Чотири категорії;
г) П'ять категорій.
7. Приведіть сукупність механічних характеристик двошвидкісної асинхронної машини. За якими схемами обмотки статора необхідної здійснювати перемикання пар полюсів?
8. Знайдіть передавальну функцію ідеальної диференцюючої ланки.
а) б) в) г)
9. Вкажіть формулу, яка є самим загальним виразом другого закону Ньютона.
1.
2.
3.
4.
10. Датчики струму. На яких принципах будують ці датчики при вимірюванні у ланках постійного та змінного струмів?
Завдання № 6

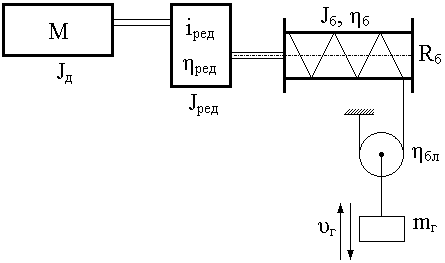

1. На рис. 1 приведена спрощена розрахункова кінематична схема лебідки. Поясніть, яким чином впливає на вибір електроприводу лебідки діапазон змінювання статичних моментів при підйомі і спуску вантажу?
Рисунок 1 − Спрощена розрахункова кінематична схема лебідки
2. Опишіть систему реверсивного електропривода постійного струму, яка може бути застосована до даного механізму. Який спосіб управління вентильними групами тиристорного перетворювача (узгоджене або роздільне управління) краще узгодиться з вимогами, що висуваються до електропривода?
3. Визначить приведений до швидкості двигуна сумарний момент інерції даного механізму?
4. Розрахувати канатну установку довжиною 400 м, добовою продуктивністю 400 т. Кут нахилу траси 10о , маса вантажу у вагонетці 3000 кг, власна її маса 1135 кг. На верхній площадці є похили заїзди, а нижні – горизонтальні.
5. Для вимірювання діючого значення несинусоїдального струму можна використовувати:
а) магнітоелектричні прилади;
б) електромагнітні прилади;
в) магнітоелектричні та електромагнітні прилади;
в) логометри.
6. Головним вражаючим фактором у разі електротравм вважається:
а) Електричний струм;
б) Електрична напруга;
в) Електрична потужність;
г) Електрична частота.
7. Проілюструйте за допомогою механічних характеристик асинхронного двигуна послідовність переходу з режиму підйому вантажу в режим опускання при динамічному гальмуванні.
