Создание новой карты
Чтобы создать карту, выполните следующие действия:
С помощью трекбола установите курсор в окне NEW, в окне подсказки будет представлен выбор True (Истинной) или Relative (Относительной) карты, независимо от выбранного режима движения. Для выбора нажмите соответственно правую или левую кнопку.
После этого появится режим редактирования карты, показанный ниже, это режим, который позволяет выбрать и изменить элементы карты:
Рис. 3 Меню выбора элемента карты
Рисование линии
Чтобы нарисовать линии:
Установите курсор в окне Линий, в окне подсказки будет представлен выбор Стиля (центральная кнопка) и Цвета (правая кнопка) Линии. Левая кнопка используется для выбора Типа элемента карты – Линия.
Выбор функции Стиль Линии откроет следующее меню; установите курсор на необходимом стиле и нажмите любую кнопку. Чтобы закрыть меню, щелкните по окну END.

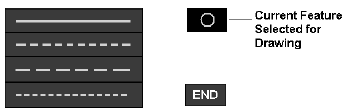

Рис. 4 Меню выбора Стиля линии
Выбор функции Цвет Линии с помощью правой кнопки откроет следующее меню; установите курсор на необходимом цвете и нажмите любую кнопку.
Чтобы закрыть меню, щелкните по окну END.
Если линия должна быть помещена в определенных координатах Lat/Long, выберите окно функции CURSOR и измените LAT/LONG. Поместите линию в нужной позиции на экране радара, используя показания Lat/Long.
Переместите курсор в область рисования на экране радара и нажмите левую кнопку для нанесения начала линии.
Используя трекбол, рисуйте линию в нужном направлении на необходимое расстояние. Чтобы закончить линию, нажмите правую кнопку.
Если должна быть нарисована последовательность соединенных линий, нажимайте левую кнопку в конце предыдущей линии и начинайте новую линию.
Чтобы изменить Тип и Цвет линии, повторите пункты с 1 по 5.
Размещение символа
Чтобы разместить символ:
Установите курсор в окне Символа, в окне подсказки будет представлен выбор Стиля (центральная кнопка) и Цвета (правая кнопка) Символа. Левая кнопка используется для получения ранее сохраненного Типа Символа.
Стиль Символа выбирается из следующего меню, установите курсор на необходимом знаке и нажмите любую кнопку. Чтобы закрыть меню, щелкните по окну END.
Рис. 5 Меню выбора Стиля символа
Цвета Символов выбираются так же, как и для Линий.
Если символ должен быть размещен в определенных координатах Lat/Long, выберите окно функции CURSOR и измените LAT/LONG. Разместите символ в нужной позиции на экране радара, используя показания Lat/Long.
Используя трекбол, установите Символ в нужной позиции и нажмите левую кнопку.
Если символ установлен неправильно, снова выберите символ, установив курсор над этим символом и нажав центральную кнопку. Чтобы удалить выбранный символ нажмите правую кнопку.
Рисование круга
Чтобы нарисовать круг:
Установите курсор в окне Круга, в окне подсказки будет представлен выбор Стиля (центральная кнопка) и Цвета (правая кнопка) Круга. Левая кнопка используется для получения ранее сохраненного Типа Круга.
Стиль Круга выбирается из следующего меню, установите курсор на необходимом стиле и нажмите любую кнопку. Чтобы закрыть меню, щелкните по окну END.
Рис. 6 Меню выбора Стиля круга
Цвета Кругов выбираются так же, как и для Линий.
Если круг должен быть размещен в определенных координатах Lat/Long, выберите окно функции CURSOR и измените LAT/LONG. Поместите линию в нужной позиции на экране радара, используя показания Lat/Long.
Переместите курсор в область рисования на экране радара и нажмите левую кнопку в центре Круга.
Используя трекбол, переместите курсор на расстояние нужного радиуса круга и снова нажмите левую кнопку.
Чтобы удалить круг, установите курсор на линии круга и нажмите центральную кнопку, а затем правую кнопку.
Загрузка карты
Чтобы загрузить карту, выполните следующие действия:
Прокрутите список карт в окне директории Карт, установив курсор на стрелке вверх или вниз (в правой части), а затем, нажав и не отпуская любую кнопку, перемещайтесь по оси Север/Юг до тех пор, пока не появится нужная карта.
Установите курсор внутри окна директории Карт на необходимой карте, карта высветится, затем нажмите левую кнопку.
Карта автоматически загрузится и отобразится на экране, где ее можно будет отредактировать. Цвет выделенной карты теперь изменится для указания выбранной карты.
Чтобы вернуться к нормальной работе, установите курсор с помощью трекбола в окне END или просто переместите курсор в круг радара.
