Меню регулировки параметров электронной лучевой трубки crt
Чтобы выбрать режим управления CRT следует:
выделить окно CRT и нажатье любую кнопку.
Окна меню заменяются на окна выбора функции.
Регулировка яркости (Brilliance)
Чтобы настроить яркость:
установить курсор в окно BRILL;
нажать и удерживать нажатой любую кнопку, при этом перемещать трекбол по оси Восток/Запад.
Чтобы увеличить яркость без входа в CRT меню, можно одновременно нажать и удерживать нажатыми все три кнопки.
Уровни фрагментов изображения– Levels
Чтобы изменить настройку различных типов служебной информации изображения необходимо:
выделите окно LEVEL;
нажать любую кнопку, при этом меню заменятся на функциональные окна выбора;
выделить соответствующее окно;
нажать и удерживать нажатой любую кнопку, а затем, перемещать трекбол по оси Север/Юг до установки нужного уровня;
чтобы выйти из меню Levels и вернуться к меню CRT, необходимо выделить окно END и нажать любую кнопку;
чтобы выйти из меню CRT, следует переместить курсор на радиолокационное изображение.
Выбор палитр Дня/Ночи – Day/NGT
Чтобы выбрать дневную или ночную палитру следует:
выделить окно DAY/NGT;
выбрать нужную палитру (Day/Night) и нажать любую кнопку.
Включение/выключение звука – Audio
Чтобы выбрать функцию AUDIO (для алармов) следует:
- выделить окно AUDIO;
- нажать любую кнопку, чтобы включить/выключить звук.
Для отмены выбора меню следует установить курсор на радиолокационное изображение.
Меню Plot
Меню обеспечивает выбор следующих функций:
включение/выключение рисования траекторных точек движения цели (History ON/OFF), например, при включении – “ON”, показывает четыре предыдущие позиции захваченных целей;
включение/выключение функции Охранной зоны (Guard ring), (ON/OFF) и установка;
удаление всех захваченных целей (Deleting all plots)
выбор – Дистанции до точки пересечения курсов (BCR) или Дистанции кратчайшего сближения (CPA), и Отметки (Labels), позволяющие пронумеровать до двадцати целей. Меню также содержит END для выхода из Меню PLOT.
Чтобы выбрать Меню Plot, выполните следующее:

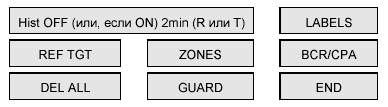

- выделите окно PLOT и нажмите любую кнопку. Окна Меню Plot появляются в нижнем правом углу экрана:
чтобы включить/выключить функцию рисования траектории цели, необходимо выделить окно [HISTORY] и нажать любую кнопку;
для действия функции Reference Target, выберите цель на экране радара, выделите окно REF TGT, окно подсказки покажет: Fix, Unfix. Нажмите соответствующую кнопку трекбола для фиксирования (не фиксирования) выбранной цели. Символ “F” появится на выбранной цели в случае выбора фиксированной цели;
чтобы удалить все захваченные цели, выделите окно DEL ALL и нажмите любую кнопку. Появится предупреждающее окно. Нажмите любую клавишу для подтверждения;
чтобы изменить информацию в окне TARGET:
выделите окно BCR/CPA;
нажмите любую кнопку, чтобы изменить положение выбора:
CPA/TCPA заменятся на показания BCR/BCT в диапазонах от: -99.9 до +99.9nm
-99.9 до +99.9min
для разрешения функции Labels (Отметок): установите курсор над окном LABELS и нажмите любую кнопку. Контур рамки выделится красным цветом – функция LABELS включена. Чтобы ее выключить, снова установите курсор на окно LABELS и нажмите любую кнопку;
чтобы выйти из Меню Plot, выделите окно END и нажмите любую кнопку.
