Управление рлс/сарп nucleus 2 фирмы kelvin hughes
Управление РЛС/САРП Nucleus осуществляется с помощью трехкнопочного манипулятора - трекбола. Трекбол используется для перемещения экранного курсора, для выбора требуемой функции и изменения ее параметров.
Экранный курсор имеет вид крестика (+) если находится в области радиолокационного изображения на экране, а вне этой области – вид стрелки (↑). Если курсор попадает в прямоугольную область написанной на экране функции меню, он выделяет эту область белым цветом.

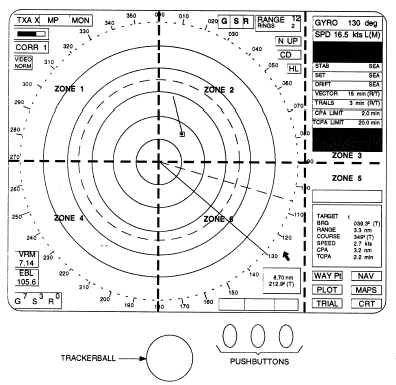

На рис. 1 представлен рабочий облик экрана РЛС/САРП Nucleus, разделенный на четыре основных зоны.
Рис. 1 Зоны дисплея
По мере движения курсора по экрану в нижней его части появляется подсказка о назначении кнопок трекбола. Подсказка написана в прямоугольнике, разделенном на три части (окно подсказки). Левая часть объясняет назначение левой кнопки трекбола, соответственно центральная – средней кнопки трекбола и правая – правой кнопки трекбола.
На дисплее возможно появление красного окна визуальной сигнализации "аларма", содержащего его название.
Регулировка качества изображения
Для основной регулировки яркости, контрастности, цветов и геометрических размеров развертки используются штатные органы настройки компьютерного монитора. Изменение магнитных полей может отрицательно воздействовать на цветовые тона. Если тон бледнеет, необходимо нажать кнопку DEGAUSS, для принудительного размагничивания экрана и сохранения нормального вида изображения. Кроме того, предусмотрена дополнительная регулировка дневной/ночной яркости, контраста, уровней световой и звуковой сигнализации (алармов). Для этой цели используют окно CRT, расположенное внизу правой части экрана.
Цвета
Цвета дисплея делятся на следующие три основные группы:
внутри и снаружи радиолокационного изображения:
серый/голубой – фон экрана;
красный – цвет предупреждения;
зеленый – цвет курсора;
темно-синий – фон функционального окна;
серый – фон всплывающего информационного окна;
циановый – шкала пеленга, нижний/правый контур окна и контур всплывающего окна;
ярко-синий – выделенное окно;
белый – текст и верхний/левый контур окна.
только внутри радиолокационного изображения:
голубой – фон радиолокационного изображения;
красный – путевые точки, ЭВН 2 и ПКД 2;
зеленый – отметка курса, ЭВН 1 и ПКД 1;
темно-серый – НКД;
циановый – вектор собственного судна;
красный анилиновый – захваченные цели.
радиолокационные цвета:
сепия – для маркера захвата;
охра – для охранной зоны;
темно-серый – старые следы;
умеренный серый – средние следы;
светло-серые – новые следы.
При выборе ночной палитры РЛС, цвета фона экрана дисплея и радиолокационного изображения изменяются на черный. Все остальные цвета темнеют.
Основные зоны экрана
Зона 1 – управление радиолокационной системой (левая верхняя часть):
готовность (Standby) и Запуск (Run);
выбор радиолокационного передатчика;
выбор длительности зондирующего импульса (короткий, средний или длинный импульс).
Зона 2 – управления основными режимами представления информации на экране (средняя верхняя часть):
выбор шкалы дальности и расстояния между кольцами дальности;
выбор вида движения (относительное, истинное);
включение режима смещения начала развертки;
выбор вида ориентации изображения(по северу, по курсу, курс стабилизированный);
управление отметкой курса.
Зона 3 – отображения параметров движения собственного судна и захваченных целей (правая верхняя часть):
параметры собственного судна;
параметры захваченных целей;
параметры радиолокационных следов.
Зона 4 – управления ПКД (VRM), ЭВН (EBL) и управление параметрами приемника (левая нижняя часть):
ПКД (VRM);
ЭВН (EBL);
коэффициент усиления;
подавление помех от волн;
подавление помех от гидрометеоров.
Зона 5 – информационные окна и главное меню (левая нижняя часть):
информация по целям (формуляр);
меню для функций CRT, MAPS, TRAIL и PLOT.
Зона 6 – управление курсором (средняя нижняя часть):
зона подсказок при выборе кнопки трекбола;
режим выделения окон меню.
