ИМИТАТОР РЛС фирмы FURUNO

Запуск

Имитатор РЛС FURUNO запускается из стартового меню путем выбора на экране учебного мостика пункта меню “Furuno” щелчком левой кнопки мыши.

Органы управления

Внешний вид и расположение всех органов управления имитатором РЛС показаны на Рис. 1. Они сгруппированы по трем блокам:

1. Основные органы управления, расположенные в нижней части панели.

2. Инструментальный блок, расположенный справа в верхней части панели.

3 . Блок функций САРП и управляющих меню, расположенный справа в нижней части панели.

Рис. 1 Дисплей имитатора РЛС Furuno

Органы управления, расположенные в нижней части панели

“ POWER OFF” – выход из программы

“ ST-BY/TX” – переключатель между режимом Stand- By и включением передатчика. Когда передатчик включен, антенна вращается, и приходящие эхо-сигналы появляются на Индикаторе Кругового Обзора (ИКО).

“BRILL” – регулировка яркости дисплея.

“ACQ” – захват цели.

“AUDIO OFF” – выключение звуковой сигнализации.

“VRM” – Подвижный Круг (Кольцо) Дальности (ПКД) для измерения дистанций. При нажатии ON появляется ПКД, вращение ручки VRM позволяет подвести ПКД к цели. Измеренная дистанция отображается внизу экрана.

“ RANGE” – выбор шкал дальности. Доступны шкалы дальности (в милях): 0.125; 0.25; 0.5; 0.75; 1.5; 3; 6; 12; 16; 24; 32; 48; 72.

“ A/C GAIN” – настройка усиления приемника при минимальном наличии шумов.

“A/C SEA” – уменьшение помех от морской поверхности (волн).

“A/C RAIN” – уменьшение помех от гидрометеоров.

“ACK ALARM” – подтверждение сигнализации (аларма).

“A/C AUTO” – автоматическое уменьшение помех от моря и дождя.

“EBL” – электронный визир направления. Включение производится нажатием ON, вращение ручку позволяет повернуть визир. Значение пеленга снимается внизу экрана.

Блок органов управления экранной информацией

“ HM OFF” – отключение отметки курса.

“ ECHO TRAILS” – включение послесвечения (30 сек., 1, 3, 6, 15, 30 мин., CONTINUE (постоянно)).

“MODE” – выбор режимов ориентации (North-Up, True Motion, Head-Up, Cursor Gyro head up, Course-Up).

“ GUARD ALARM” – установка и отказ от сигнализации (алармов) по параметрам охранной зоны.

“EBL OFFSET” – смещение/возврат начала отсчета электронного визира.

“OFF CENTER” – смещение центра развертки.

“ X 2 ZOOM” – увеличение масштаба в два раза между собственным судном и выбранным объектом.

“BKGD COLOR” – установка цвета фона.

“ INDEX LINES” – показ/отказ от показа индексных линий на экране.

“ CU, TM RESET” – в режиме Сourse-Up установка азимутальной шкалы с нулевым отсчетом вверху; в режиме истинного движения True Motion – перенос центра развертки на 50%-ное расстояние назад.

“ INT REJECT” – уменьшение интерференционных помех от других РЛС. Установите в позицию ”2” для нормального режима подавления (показание IR в левом верхнем углу ИКО).

“ RINGS” – показ/выключение неподвижных колец дальности (НКД) и настройка их яркости (интервал между кольцами в зависимости от выбранной шкалы дальности: 0.025; 0.05; 0.1; 0.25; 0.25; 0.5; 1; 2; 4; 4; 8; 8; 20 миль).

Блок функций и управляющих меню сарп

“RADAR MENU” – вывод на экран или закрытие РЛС меню.

“ E, AUTO PLOT MENU” – вывод на экран или закрытие меню электронной прокладки (ручной режим) или меню автоматической электронной прокладки.

“NAV MENU” – вывод на экран или закрытие навигационного меню (работает при наличии Видеоплоттера).

“ЦИФРОВЫЕ КНОПКИ” – символы для нумерации захваченных целей, ввода цифровых данных.

“ CANCEL/-” – стирание символов электронной прокладки в ручном

или автоматическом режимах.

“ ENTER” – подтверждение выбора функций меню.

“ ORIGIN MARK” – включение/отключение индикации на ИКО особых отметок электронной прокладки.

“ VECTOR TRUE/REL” – установка типа векторов целей (истинные/относительные).

“VECTOR TIME” – установка длины векторов целей (от 1 до 10 мин.).

“ TARGET DATA” – вывод на дисплей данных по элементам движения захваченных целей.

“ TARGET BASED SPEED” – вывод на дисплей скорости цели.

“AUTO PLOT” – включение/выключение режима автоматической прокладки.

“TRIAL” – выполнение проигрывания маневра (вывод на экран меню проигрывания маневра).

“LOST TARGET” – стирание символа потерянной цели.

“ HISTORY” – показ точек траектории прошлого движения.

Отображение информации на экране

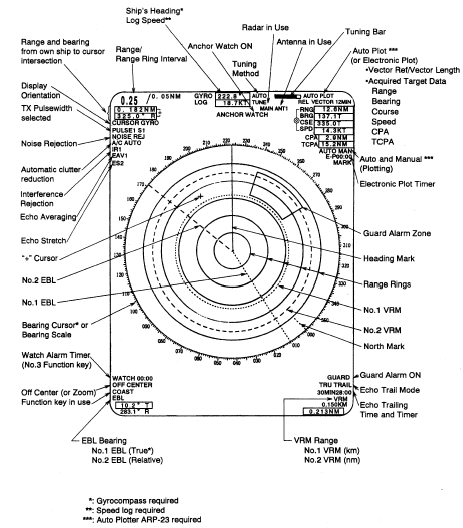

Общий вид экрана показан на Рис. 2.

Индикация расположена вокруг ИКО в следующем порядке:

• верхний левый угол – информация о настройке изображения на ИКО и позиции курсора РЛС;

• середина верхней части – информация о курсе и скорости собственного судна;

• верхний правый угол – информация САРП;

• середина правой части – меню (по запросу оператора);

• нижний правый угол – информация об охранной зоне (GUARD ALARM), следах послесвечения (ECHO TRAILS) и подвижных кругах дальности (VRM);

• середина нижней части – параметры, настраиваемые из меню (по запросу оператора);

• нижний левый угол – информация о смещении центра развертки (OFF CENTER) и электронных визиров (EBL).

Рис. 2 Отображение информации на экране

Индикация режимов движения и ориентации

В РЛС предусмотрены следующие режимы движения и ориентации изображения:

1. Истинное движение (True motion) – Относительный и Истинный пеленг – North-Up.

2. Относительное движение (Relative motion) – Относительный и Истинный пеленг – Head-Up.

3. Относительное движение (Relative motion) – Относительный и Истинный пеленг – Cursor Gyro head up.

4. Относительное движение (Relative motion) – Относительный и Истинный пеленг – Course-Up.

Переключение производится кнопкой “MODE”.

Режим ориентации Head-up

В режиме Head-up отметка курса всегда располагается на ИКО вертикально. Этот режим полезен в стесненных районах, объекты располагаются на экране ИКО также, как и при визуальном наблюдении. Недостатком данной ориентации является смазывание эхо-сигналов на ИКО при рыскании собственного судна.

Режим ориентации Cursor Gyro Head-up

Режим ориентации отличается от режима Head-up тем, что к азимутальной шкале подключен гирокомпас, и с нее можно снимать гирокомпасные пеленга.

Режим ориентации Course-up

В режиме Course-up отметка курса располагается вверху ИКО. Этот режим используется, когда судно легло на заданный курс. Отметка курса расположится на нуле азимутального круга, а затем будет перемещаться в соответствии с рысканием судна. Так как желаемое направление движения должно быть 0°, можно видеть насколько отклонилось судно от заданного курса. Смазывания эхо-сигналов на ИКО при рыскании судна в этом режиме не будет.

П осле поворота судна на новый курс, необходимо нажать клавишу “CU, TM RESET”.

Режим ориентации North-up

В режиме North-up наверху азимутальной шкалы всегда будет отсчет 0°, отметка курса будет отклонена от вертикали на угол равный гирокомпасному курсу и перемещаться в соответствии с рысканием или поворотом судна. Объекты будут располагаться на ИКО также, как на навигационной карте и не смазываются при рыскании и поворотах судна. Этот режим ориентации полезен при плавании в нестесненных условиях, когда на первый план выдвигаются задачи определения места судна и расхождения с другими судами.

Режим движения True Motion

Р ежим истинного движения предусматривает движение центра развертки по ИКО в соответствии с характером движения собственного судна в пределах 75% от выбранной шкалы дальности. В этом случае неподвижные объекты остаются на ИКО неподвижными, а движущиеся отметки перемещаются с их истинными элементами движения. Для возврата в центр в любой момент времени необходимо нажать клавишу “CU, TM RESET”.

Клавиши меню

Клавиши: “RADAR MENU”; “E, AUTO PLOT MENU”; и “NAV MENU” позволяют вызвать на экран основные функции меню.

Таблица 1 Описание клавиш, вызывающих меню

Клавиша	Назначение
RADAR MENU	Вызывает на дисплей меню функций РЛС
E, AUTO PLOT MENU	• Устанавливает размер символов при ручном захвате целей; • Устанавливает параметры радиолокационной прокладки в автоматическом режиме (требуется Auto Plotter)
NAV MENU	• Выбирает/отменяет навигационные данные для вывода на дисплей: данные от навигационных приборов, позицию собственного судна, данные курсора, данные по путевым точкам, номера путевых точек, маршрут по путевым точкам; • При наличии Auto Plotter выводит на дисплей Video Plotter меню

Для установки функций необходимо:

1. Нажать соответствующую клавишу вызова меню.

2. Нажать цифровую клавишу номера пункта меню. Этот номер появится в инверсном виде.

3. Нажать ту же цифровую клавишу, чтобы выбрать опцию меню. Сделанный выбор появится в инверсном виде.

4. Нажать клавишу <Enter> для подтверждения.

5. Для изменения выбранной опции меню, необходимо повторить шаги 2-4.

6. Для окончания работы с меню, необходимо повторно нажать клавишу вызова меню.

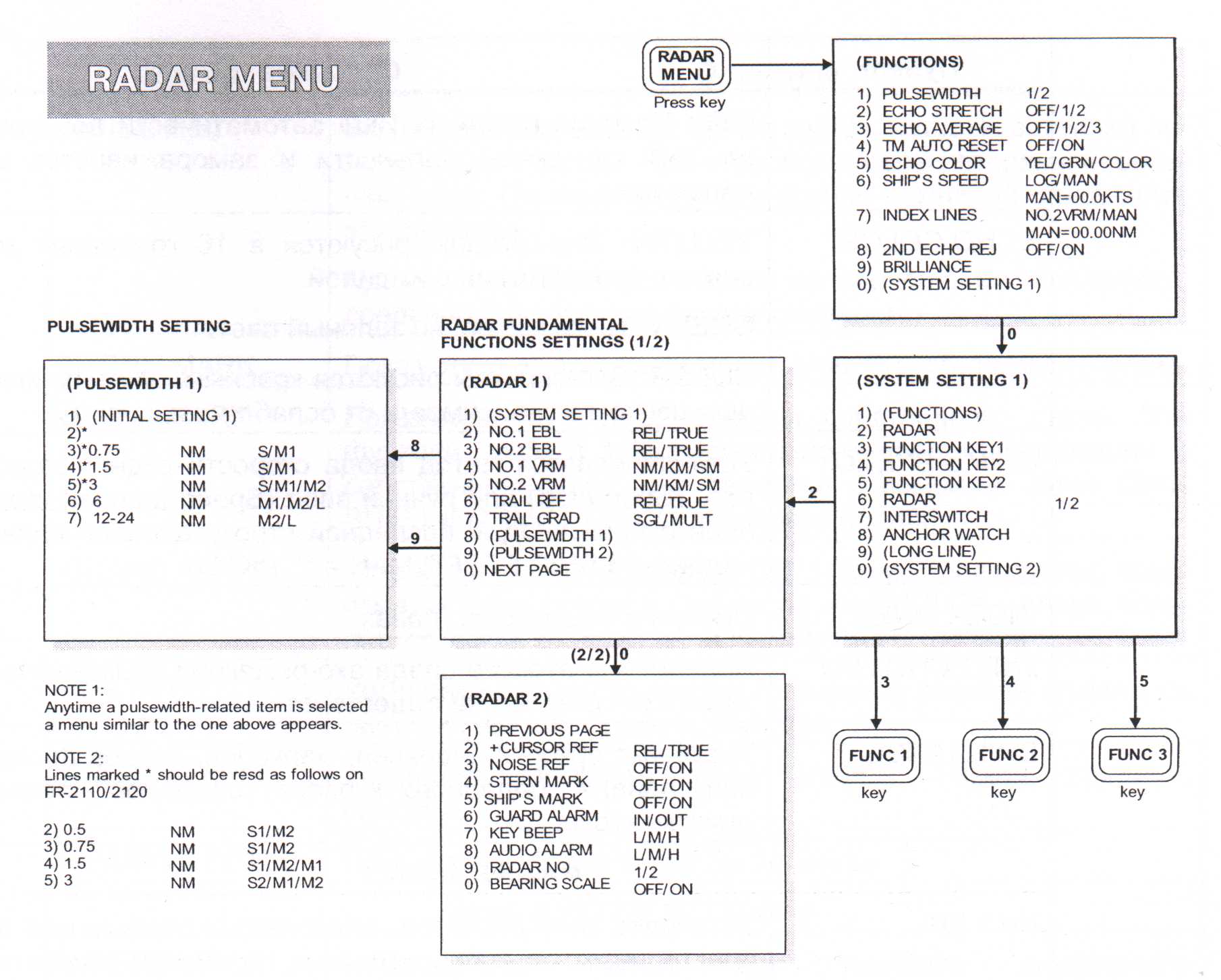

Полное дерево радарного меню показано на Рис. 3.

Рис. 3 Структура меню РЛС Furuno
