2.1 Конструкторська технологічна характеристика деталі

Деталь типу «Вал» використовується в деревообробному верстаті

призначений для отримання крутного моменту від приводу та передачі його інструменту. Використовується в деревообробному верстаті

Для виконання свого службового призначення вал має високоточні поверхні діаметром 50К6 на які встановлюють підшипники кочення. Також деталь має в своїй конструкції поверхні діаметром 32К7 для встановлення шківів та пази для їх встановлення. На поверхні діаметром 95мм. виконані пази для встановлення ріжучого інструменту та його фіксації. Для виконання всіх технологічних операцій деталь містить технологічні поверхні (канавки для виходу шліфувального круга, різьбового різця.

-Габаритні розміри деталі:

-Максимальний діаметр 95мм.

-Довжина 475

-Маса 17кг.

-Деталь виготовлюється з матеріалу Ст45

-Матеріал замінник Ст40Х13

2.2 Назва операції та її зміст.

Операція шпоночно фрезерна, на даній операції виконується обробка двох шпонкових пазів деталі шириною b=10мм. глибиною 5мм. Обробка проводиться за один установ на вертикально фрезерному верстаті Fanuk XD-40. Для збільшення продуктивності планується оброблювати дві деталі за один установ.

Заготовка буде базуватися в двох призмах, фіксувати прихватом який має пневматичний привід та механізм підсилення вихідного зусилля.

2.3 Розробка операційних ескізів.

2.4 Тип та модель верстату та його технічні характеристики. Вертикально фрезерний верстат xd-40

(рис1)

Основні технічні характеристики:

Модель XD30 XD40

Розмір столу, мм 420x800

Розмір T-паза, мм 18x125x3

Максимальна вага заготовки, кг  300

Переміщення по X / Y / Z, мм 600/420/520

Максимальна вага заготовки, кг 300

Відстань від шпинделя до колони, мм 519

Відстань від шпинделя до столу, мм 150-670

Подача по X / Y / Z, мм / хв 1-10000

Потужність, кВт 7,5 / 11

Максимальна швидкість, об / хв 6000 (8000)

Точність позиціонування по X / Y / Z, мм 0,016 / 0,016 / 0,016

Точність повернення в координату X / Y / Z, мм 0,006 / 0,006 / 0,006

Максимальний момент на шпинделі, Н * м 53,7

Габарити верстата, мм 22310x2040x2317

Маса верстата, кг 4000

2.5 Технічна характеристика різального інструменту.

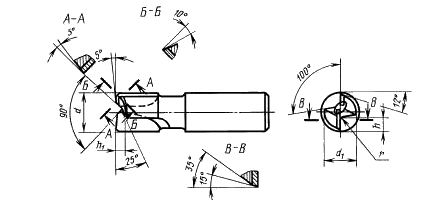

Використовується фреза шпоночна ГОСТ6396-78

(Рис.2)

Основні геометричні параметри.

dмм.	d1мм.	hмм.	h1мм.	r мм.
10	9	2.5	3.0	0.8

Технічні вимоги на іструмент.

1.Шпонкові фрези повинні виготовлятися згідно вимог ГОСТ 6396-78.

2.Ріжуча частина повинна оснащуватися твердосплавними пластинками марок ВК8, ВК6М, Т5К10, Т15К6 по ГОС Т3882.

3.Корпус фрези повинен бути виготовленний зі стале марок 40Х, 45Х по ГОСТ 4543.

4.Твердість циліндричного хвостовика повинна бути 37…57HRC.

5. В якості припою використовується латунь марки Л63, Л68 ГОСТ 15527. Або припой марки ЛП-ДЦ80лПИ-8-1

6.Товщина слою припою повинна бути не більше:

-0.15 для припою марки Л63,Л68.

-0.3 для припою марки ЛП-ДЦ80лПИ-8-1

7.Параметри шорсткості фрези по ГОСТ 2789
