БЕCШТАНГОВЫЕ НАСОСЫ ДЛЯ ДОБЫЧИ НЕФТИ

Курсовой проект

	Студент гр.546 Евсюкова А.В________ «__»__________2013г.
	Руководитель Юрченко А.А. ________ «__»___________2013г.
	Председатель ПКПЦ 131018 Сафонов А.Н.__________ «__»___________2013г.

2013г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………….

1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ ….…………………………………………

1.1 Устройство винтового насоса ..……….……………………………………

1.2 Схема установки электропогружного центробежного насоса.…..………

1.3 Принцип действия установки гидропоршневого насоса …………………

1.4 Конструкция диафрагменного насоса………………………………………

1.5 Схема оборудования струйной насосной установки ..……………….…

2 РАСЧЕТНАЯ ЧАСТЬ ..…………………………………..…………………

2.1Расчет необходимого напора электроцентробежного насоса для заданных условий ………...........................................................................................................

3 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ ...…………………...…………

3.1 Охрана труда...…………………………………………………………………..

3.2 Охрана окружающей среды……...……………………………........................

4 ВЫВОДЫ И ЗАКЛЮЧЕНИЯ ………………………………………...………...

ЛИТЕРАТУРА…………………………………………………………...…………

ВВЕДЕНИЕ

Курсовой проект по теме «Бесштанговые насосы для добычи нефти» состоит из трёх частей.

В первой части представлены установки погружных центробежных, винтовых и диафрагменных электронасосов. Электроэнергия в этом случае подается по кабелю, закрепленному на НКТ. Имеются глубинные насосы, например, гидропоршневые, струйные, которые используют энергию потока рабочей жидкости, подготовленной на поверхности и подаваемой в скважину по трубопроводу (НКТ).

Во второй части проведён расчет необходимого напора электроцентробежного насоса для добычи нефти, где рассчитывается подбор насоса для заданной подачи, необходимого напора и диаметра эксплуатационной колонны скважин, производят по характеристикам погружных центробежных насосов.

В третьей части описаны мероприятия по охране труда и окружающей среды, необходимые нормы, которые должны соблюдаться при проведении работ при эксплуатация скважин.

В конце представлен вывод.

1 Технологическая часть

1.1 Устройство винтового насоса для добычи нефти

Винтовой (второе название – шнековый насос) — это гидравлическое устройство группы объемных насосов роторного типа. Состоит из эластичного корпуса цилиндрической или конической формы и винтовой пары: статичного статора с винтовыми канавками и одного или нескольких подвижных металлических винтовых роторов, приводимых в движение электродвигателем. Принцип действия винтовых насосов: жидкая масса поступает в статор и проталкивается вперед к напорному отверстию вдоль оси винта по канавкам, образуемым планетарным движением ротора. Движение жидкости назад к всасывающему отверстию исключает замкнутое пространство, создаваемое винтовыми выступами.

Винтовые насосы различаются типами конструкции. Конструкции с одним ротором называют одновинтовыми. Наиболее распространены двух - и трехвинтовые насосы. Также шнековый насос могут отличать компактное исполнение, широкая загрузочная воронка, особое исполнение для эксплуатации в тяжелых условиях. На рисунке 1 показана схема винтового насоса. На устье скважины находится двигатель (газовый, электрический, гидравлический), который через редуктор вращает штанговую колонну и ротор винтового насоса по часовой стрелке. Винтовые насосы перспективны для применения при работе на нефтяных месторождениях.

1 – ротор

2 – статор

3 – вал ротора

4 – соединительная шпилька

5 – входящий патрубок

6 – нагнетающий патрубок

7 – эластичная муфта

8 – электродвигатель

9 – станина

10 – рабочая камера

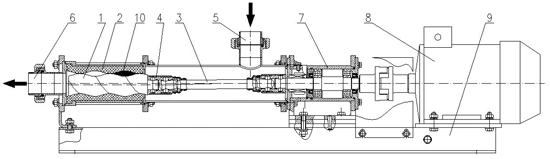

Рисунок 1 - Схема винтового насоса

На рисунке 1а показаны рабочие характеристики серийного насоса ЭВНТ5А-100-1000 при его работе на воде (кривые 1) и глицерине (кривые 2) с вязкостью 1,35 см2/с. Поскольку ПВН является объемной машиной, то его подача гораздо в меньшей степени, чем в ПЦЭН, зависит от напора. Повышение напора увеличивает протечки жидкости через линию контакта гребня винта с внутренней полостью резиновой обоймы, и это несколько снижает подачу. Тем не менее, для ПВН характерна более широкая область рекомендованных режимов при сохранении высоких значений к. п. д. Это позволяет один и тот же ПВН применять для эксплуатации скважин с различными динамическими уровнями. Например, для насосов с напором до H = 1000 м и подачами от 40 до 100 м3/сут зона оптимального к. п. д. находится в пределах напоров от 350 до 1000 м. Продолжительность работы ПВН без подъема в некоторых случаях достигла 16 месяцев. Применение ПВН весьма эффективно при откачке высоковязких нефтей. Они менее чувствительны к присутствию в нефти газа, а попадание последнего в рабочие органы не вызывает срыва подачи.

Рисунок 2 - Рабочие характеристики винтового насоса

Преимущества винтовых насосов

По сравнению с другими конструкциями, винтовые насосы, обладают следующими преимуществами:

- простота конструкции и легкость обслуживания

- самовсасывание жидкости

- равномерность подачи жидкости

- перекачка жидких смесей с взвешенными твердыми частицами без их повреждения;

- возможность получения за один цикл высокого давления жидкой массы на выходе у напорного отверстия

- низкий уровень износа рабочих частей при перекачке абразивных жидкостей

- низкий уровень рабочих шумов и малые габариты

- минимальный износ при работе с абразивными жидкостями
