18. Змінний струм...

Змінний струм - електричний струм, який періодично змінюється за модулем і напрямком.ХАРАКТЕРИСТИКИ: Середня потужність змінного струму за період T дорівнює:

Pср. = Im * Umcos (f) / 2,

де f - зрушення фаз між струмом і напругою,

       Um і Im - максимальні (амплітудні) значення напруги і сили струму.

Пристрої, необоротно і повністю перетворюють електричну енергію в інші види енергії, називають активним навантаженням, а їх опір - активним опором. У ланцюзі змінного струму з активним навантаженням коливання сили струму збігаються по фазі з коливаннями напруги. Якщо U = Umsin (wt), то I = Imsin (wt) і cos (f) = 1.

Діючі (ефективні) значення сили струму і напруги розраховуються за формулами:

Iд = Im / (2) 1/2, U д = Um / (2) 1/2.

Постійний струм зі значеннями струму і напруги, рівними діючим значенням, призводить до виділення в електричного кола з активним навантаженням за період точно такий же енергії, як і змінний струм з амплітудними значеннями Um і Im.

Миттєва потужність в колі змінного струму з активним опором дорівнює:

P = I * U.

19. Електричні кола змінного стрму

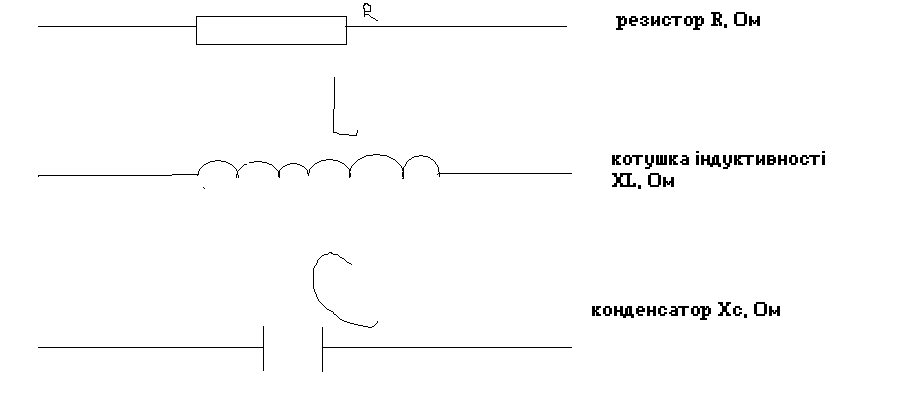

Коло, що утримує R, L, C елементи, увімкнені послідовно називають нерозгалуженим. ♦XL=wL (індуктивний опір)

♦Xc=1/wC (ємнісний опір) w=2ΠR

20. Нерозгалужене коло змінного струму

Коло, що утримує R, L, C елементи, увімкнені послідовно називають нерозгалуженим. ♦XL=wL (індуктивний опір)

♦Xc=1/wC (ємнісний опір) w=2ΠR. Резонанс напруг - резонанс, що відбувається в послідовному коливальному контурі при його підключенні до джерела напруги, частота якого збігається з власною частотою контуру.

21. Розгалужене коло змінного струму...

Резонанс струмів - резонанс, що відбувається в паралельному коливальному контурі при його підключенні до джерела напруги, частота якого збігається з власною частотою контуру.

22. Трифазниа система електричних кіл (з`єднання зірка)

Нульовий дріт потрібен для того, щоб в 3-фазній системі не виникало перекосу фаз.

Iл=Іф Uл=√3*Uф

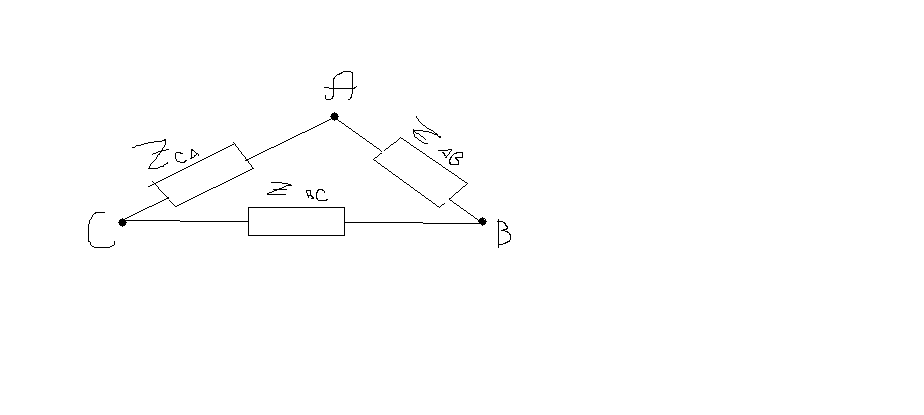

23. 3-фазна система електричних кіл(з`єднання трикутник)

3-фазна система – це система, в якій діють 3 ЕРС однакової частоти та амплітуди, але зсунуті одна від одної на кут 120°.

Іл=√3*Іф Uл=Uф

24.Потужність 3-фазної системи струмів...

Потужність в 3-фазній системі, незалежно від способу з`єднання, не залежить від того, яким чином з`єднанні 3-фазні споживачі. Існує 3 види потужності: ♦Активна: Р=Ра+Рв+Рс=3Рф

♦Реактивна: Q=Qa+Qb+Qc=3Qф Q=ІфUф*sin(фи)

♦Повна: S=Sa+Sb+Sc=√P2+Q2 S=√3*UлІл

25.Трансформатори

Трансформатор – це прилад, який перетворює одну напругу в іншу однакової частоти. Класифікація: ♦кількість фаз(1-фазний, 3-фазний) ♦по роду струму (постійний/змінний) ♦по кількості обмоток (2-обмоткові/багатообмоткові) ♦по конструкції (стрижньові/броньові) ♦по типу охолодження (повітряні/ маслові) ♦по потужності (малої/середньої/вискокої) ♦по частоті (низькочистотні/високочастотні).
