11. Загальні відомості про електровимірювальні прилади...

Вимірювання – це процес порівняння виміряної величини з мірою. Результат будь-якого вимірювання відрізняється від вімірюваної величини. Помилка при вимірюванні називається похибкою. Класифікація приладів: ♦по призначенню (амперметр...)♦по роду вимірюваної величини♦за родом струму(постійний, змінний)♦по класу точності(0,005;0,1;0,2;0,5;1;1,5;2;2,5;4;5)♦по принципу дії(теплова дія, індукційна, електростатична, електродинамічна, вібраційна)♦за характером застосування(стаціонарні, переносні)♦за способом оцінки(безпосередня, порівна)♦за методом відліку. Для вимірювання струму застосовують амперметр(послідновне вмикання); потужність вимірюється варметром, опір – омметром.

12.Прилади магнітоелектричної та електромагнітної системи

Принцип роботи приладів електромагнітної системи заснований на взаємодії магнітного поля, створюваного котушкою зі сталевим сердечником, поміщеним у поле цієї котушки. Електромагнітний вимірювальний механізм виконують з плоскою або круглої котушкою. Магнитоэлектрический измерительный механизм выполнен в виде постоянного магнита, снабженного полюсными наконечниками, между которыми укреплен стальной сердечник. В кольцеобразном воздушном зазоре, образованном полюсными наконечниками и сердечником, помещена подвижная катушка, намотанная на алюминиевый каркас. Катушка выполнена из очень тонкого провода и укреплена на оси, связанной со стрелкой спиральными пружинами 4 или растяжками. Через эти же пружины или растяжки осуществляется подвод тока к катушке.

13. Похибки...

Похибка –це помилка при вимірюванні. Види: ♦абсолютна (∆х=х+-хі) ♦відносна (y=∆x/x*100%) ♦основна зведена: ymax=∆Xmax/Xmax*100%.

14. Вимірювання струму...

Струм вимірюється амперметром, який підключається послідовно. Для розширення меж виміювання амперметра застосовують шунти(паралельно до амперметра) Rш=RA/n-1 n=I/IA – коеф. шунтування.Шунт виготовлюють з манганіту або константану

15. Вимірювання напруги...

Напруга вимірюється вольтметром. Додаткові опори виготовляють з манганіту або константану. Для вимірювання в колах змінного струму застосовують вимірювальні трансформатори напргуи. Rдод=Rv(m-1) m – масштабний коеф.

M=V/Vb

16. Методи вимірювання опорів.

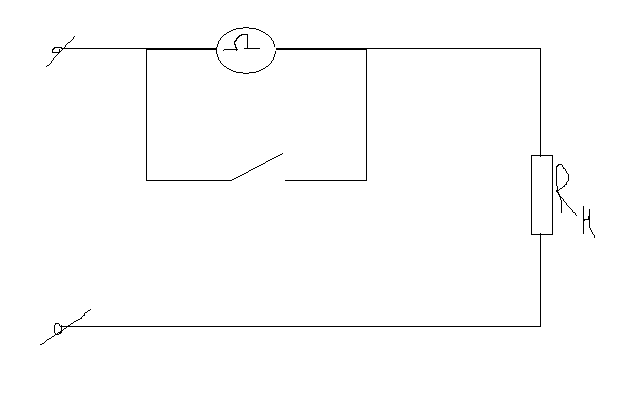

Опір вимірюється приладом омметр

Омметр (Ом + др.-греч. Μετρεω «вимірюю») - вимірювальний прилад безпосереднього відліку для визначення електричних активних (омічних) опорів. Зазвичай вимірювання проводиться по постійному струму, однак, в деяких електронних Омметром можливе використання змінного струму. Різновиди омметрів: мегаомметри, гігаомметри, тераомметри, мілліомметри, Мікроомметри, що розрізняються діапазонами вимірюваних опорів.

17. Вимірювання потужності.

Потужність вимірюється ватметром/варметром.

Аналогові НЧ-ватметри електродинамічної системи мають у вимірювальному механізмі дві котушки, одна з яких підключається послідовно навантаженні, інша паралельно. Взаємодія магнітних полів котушок створює обертаючий момент, що відхиляє стрілку приладу, пропорційний добутку сили струму, напруги і косинуса або синуса різниці фаз (для вимірювання відповідно активної або реактивної потужності).
