3. Размещение скважин по площади залежи

Под размещением скважин понимают сетку размещения и расстояния между скважинами (плотность сетки), темп и порядок ввода скважин в работу. Системы разработки подразделяют на следующие: с размещением скважин по равномерной сетке и с размещением скважин по неравномерной сетке (преимущественно рядами).

Системы разработки с размещением скважин по равномерной сетке различают: по форме сетки; по плотности сетки; по темпу ввода скважин в работу; по порядку ввода скважин в работу относительно друг друга и структурных элементов залежи. Сетки по форме бывают квадратными и треугольными (шестиугольными). При треугольной сетке на площади размещается скважин больше на 15,5 %, чем при квадратной в случае одинаковых расстояний между скважинами. Схема расположения точек заложения скважин на перспективной или нефтегазоносной площади и последовательность их бурения, обеспечивающие достоверное и эффективное решение геологоразведочных задач в конкретных геологических условиях.

Основные системы размещения скважин:

Треугольная

Заложение каждой новой скважины в вершине треугольника, в двух других вершинах которого уже имеются пробуренные скважины.

Кольцевая

Размещение скважин последовательными рядами вокруг скважины-открывательницы на одинаковых гипсометрических отметках базисного продуктивного горизонта.

Профильная

Размещение скважин на разных гипсометрических отметках по профилю (линии), пересекающему структуру или площадь залежи в

определенном направлении, с целью получения профильного геологического разреза.

На практике в определенных условиях применяют комбинированные системы размещения скважин, состоящие из различных сочетаний основных систем или их модификаций (например, зигзаг-профильная система).

Особенно часто сочетания систем размещения скважин используют при разведке месторождений, которые содержат залежи различного типа и размера и разведка которых ведется самостоятельными сетками скважин.

При современной методике поисково-разведочных работ системы размещения скважин выбирают также на основе решений, получаемых при анализе соответствующих математических моделей промышленных скоплений нефти и газа.

4. Геолого-физическая характеристика объектов

Ромашкинское месторождение — расположено в 70 км к западу от г. Альметьевск. Открыто в 1948, разрабатывается с 1952. Приурочено к Альметьевской вершине Татарского свода размером 65х75 км, присводовая часть осложнена многочисленными локальными поднятиями. Месторождение многопластовое. Основная промышленная нефтеносность связана с терригенными толщами среднего, верхнего девона и среднего карбона (бобриковский горизонт); меньшие по размерам залежи расположены в карбонатных коллекторах верхнего девона, нижнего и среднего карбона. Выявлено свыше 200 залежей нефти. Основная залежь высотой 50 м находится в пашийском горизонте. Коллекторы представлены кварцевыми песчаниками суммарной мощностью от нескольких до 50 м, средняя нефтенасыщенная мощность 10-15 м. Пористость песчаников 15-26%, проницаемость 40-2000 мД. Нефть нафтеново-парафинового состава, плотностью 796-820 кг/м³, содержание S 1,5-2,1%, парафина 2,6-5,4%. Состав попутного газа (%): CH₄ 30-40, С₂Н₆+высшие 27-55. Залежь кыновского горизонта верхнего девона (мощность песчаных коллекторов до 9 м, средняя нефтенасыщенная мощность 3,2 м) гидродинамически связана с пашийской залежью. Остальные залежи в терригенных отложениях (нижний карбон) приурочены к песчано-алевролитовым коллекторам суммарной мощностью до 18 м. Режим залежей водонапорный и упруговодонапорный. Основные залежи разрабатываются с поддержанием пластового давления (внутриконтурное и законтурное заводнение), механизированным способом. Центр добычи — Альметьевск.

Миннибаевская площадь является одной из центральных площадей месторождения. Площадь начала вводиться в промышленную разработку в 1952г. Первые нагнетательные скважины Альметьевско - Миннибаевского разрезающего ряда переведены под закачку воды в 1954 г. Сегодня это одна из наиболее выработанных площадей Ромашкинского месторождения.

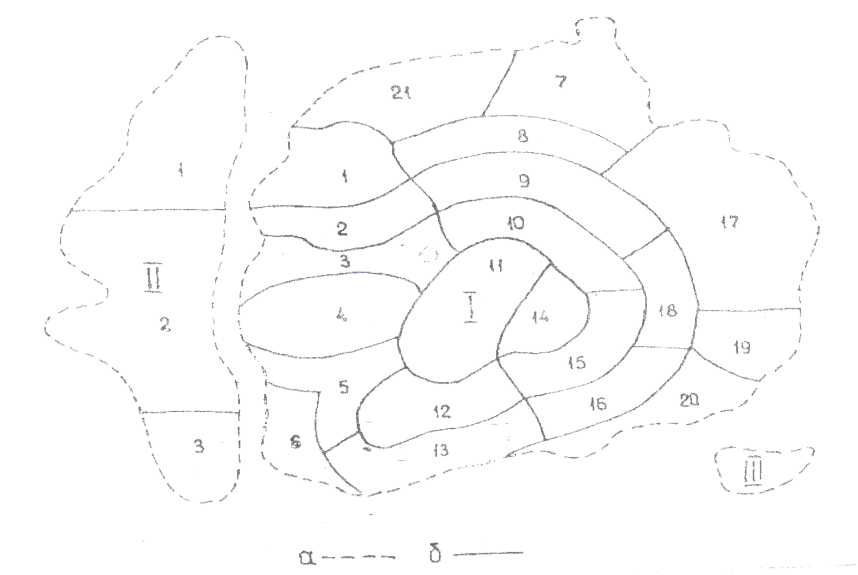

Рис. 1

I - Ромашкинское месторождение:

площади: 1 - Березовская, 2 - Северо-Альметьевская, 3 – Альметьевская,

4 – Миннибаевская, 5 - Зай-Каратайская, 6 - Куакбашская,

7 - Ташлиярская, 8 - Чишминская, 9 – Алькеевская,

10 - Восточно-Судеевская, 11 - Абдрахмановская, 12 - Южно-Ромашкинская,

13 - Западно-Лениногорска, 14 - Павловская, 15 - Зеленогорская,

16 Восточно - Лениногорская, 17 - Азнакаевская, 18 - Холмовская,

19 Каракалинская, 20 - Южная, 21 - Сармановская;

II - Ново-Елховское месторождение;

III-Бавлинскоеместорождение а - границы месторождений;

б - границы площадей.
