2.2 Построение схем автомата на реле и на логических элементах базисов «и, или, не», «и-не», «или-не»
1 Схема электрическая функциональная на реле может быть построена для функции, представленной только в базисе «И, ИЛИ, НЕ», т.е. записанной в КНФ (рис. 2.3)
Р
ис.
2.3
2 Схема электрическая функциональная на логических элементах базиса «И, ИЛИ, НЕ» имеет вид (рис. 2.4).
рис. 2.4
3 Построение схемы электрической функциональной на логических элементах базиса «И-НЕ» предполагает преобразование функции выхода в данный базис. Для этого необходимо: а) поставить над функцией двойное отрицание; б) нижнее отрицание раскрыть над знаками дизъюнкции:

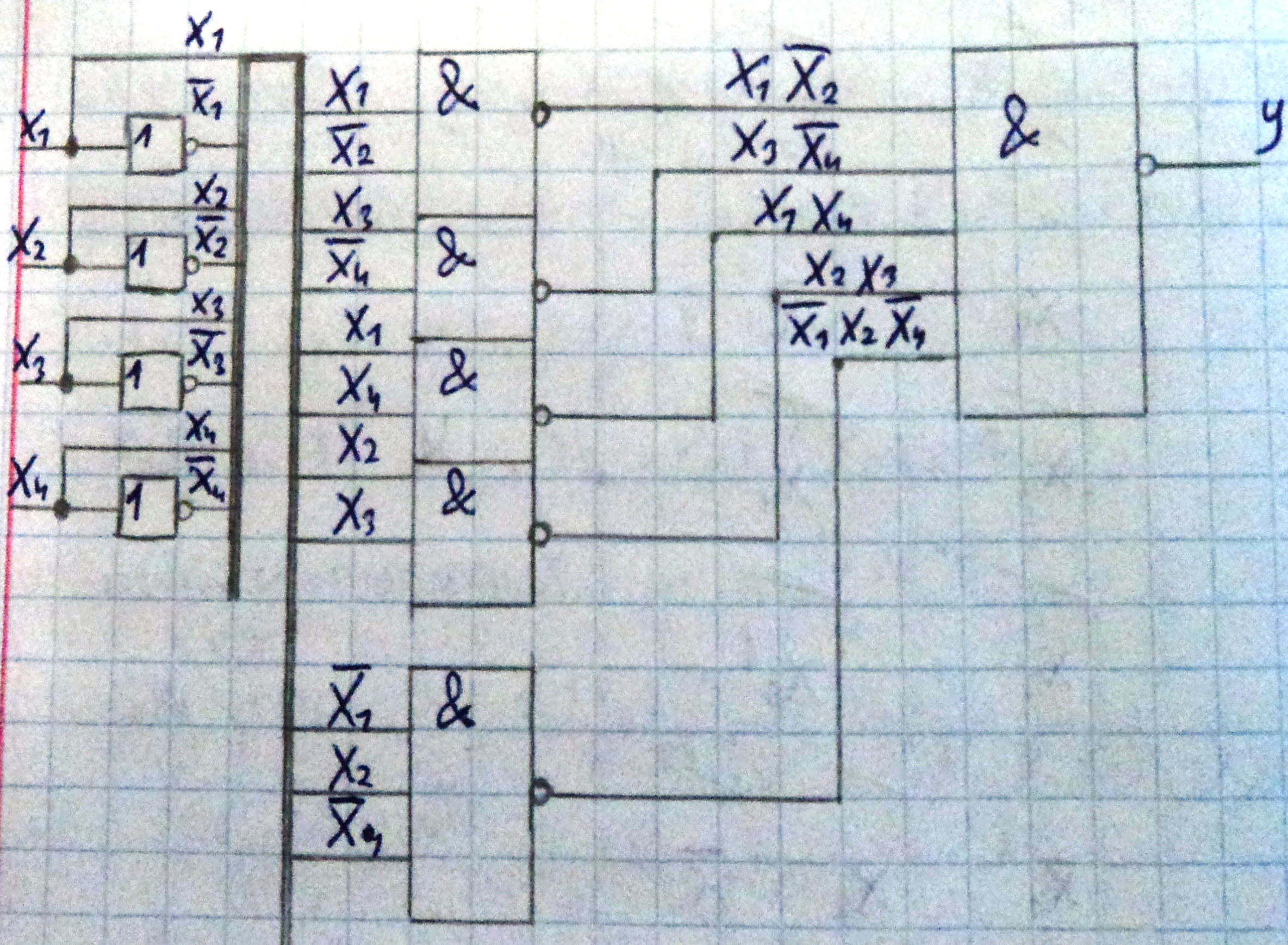

Схема на логических элементах «И-НЕ» представлена на (рис.2.5).
рис. 2.5
4 Построение схемы электрическая функциональная на логических элементах базиса «ИЛИ-НЕ» также требует дополнительного преобразования исходной функции: а) поставить двойное отрицание над каждой конъюнкцией; б) нижнее отрицание раскрыть по закону инверсии; в) поставить двойное отрицание над всей функцией:
Схема на логических элементах «ИЛИ-НЕ» представлена на (рис.2.6).
рис.2.6
2.3 Проверка схемы в Electronics Workbench На логических элементах рис.2.7
Рис.2.7
Проверка на релейной схеме рис.2.8
Рис.2.8
Заключение
В процессе выполнения расчетно-графической работы проведен анализ и синтез дискретных устройств без памяти.
Предметом анализа были схемы на логических элементах и на реле. Анализ показал, что минимизация функций выходов была проведена в основном правильно, схемы не содержат ошибок. Вывод о правильности синтеза невозможен ввиду отсутствия исходных условий функционирования автомата.
В результате синтеза фрагмента преобразователя кодов получены его схемные реализации на реле и логических элементах в базисах «И, ИЛИ, НЕ»; «И-НЕ»; «ИЛИ-НЕ».
(дата выполнения работы) (подпись)
Список использованных источников
1 Кирюнин, А.И. Оформление курсовых и дипломных проектов (работ): учебно-методическое пособие / А.И. Кирюнин. Изд. 4-е, перераб. и доп./ А.И. Кирюнин –– Ростов н/Д : РГУПС, 2009. – 52 с.
2 Долгий, и.Д. Синтез и анализ дискретных устройств: учеб. Пособие / и.Д. Долгий. – Ростов н/д: ргупс, 2005. – 106 с.
