23) Рішення дахів роздільних конструкцій з холодним та теплим горищем цивільних будинків

Принципы устройства крыши

Крыша состоит из составных частей несущей конструкции (способной воспринимать собственный вес, полезную, снеговую, ветровую нагрузку); ограждающей конструкции, (кровли, способной защищать от атмосферных осадков, солнечной радиации и ветра); чердака - пространства между поверхностью покрытия, наружными стенами и перекрытиями верхнего этажа.

Большинство протечек на кровле являются следствием одновременного воздействия нескольких факторов. Выявление основных причин, влияющих на исправность и долговечность кровли и приводящих к протечкам, является трудной задачей. Многие дефекты кровли усугубляются нарушениями температурно-влажностного режима крыши.

Понимание принципов того, как должна функционировать крыша, необходимо для выбора правильного решения по ремонту конструктивных элементов, кровли, восстановления температурно-влажностного режима ее работы и устранения дефектов устройства и конструктивных просчетов. В ряде серий жилых домов, возводимых вплоть до сегодняшнего дня, применяются конструктивные решения крыш, которые признаны неудовлетворительными для строительства жилья. К таким решениям можно отнести: совмещенные крыши с непроходным чердаком (вентилируемой прослойкой); совмещенные невентилируемые крыши.

Как показала практика, наиболее простыми в эксплуатации и обслуживании являются конструктивные решения крыш с холодным чердаком. Типичные дефекты такого типа крыш достаточно легко устраняются.

Защита зданий от атмосферных осадков осуществляется крышами, состоящими из несущих, ограждающих элементов, а также чердачных помещений. К первым относятся стропила с обрешеткой, настилы из железобетонных плит, фермы и другие конструкции, которые воспринимают нагрузки от собственного веса крыши, снега и ветра. К ограждающим элементам крыши относится кровля, которая непосредственно предохраняет дом от дождя и снега.

По конструкции крыши разделяются на чердачные и бесчердачные (совмещенные), по форме - на скатные, пологие и плоские. В жилом фонде применяются чердачные крыши с холодным и теплым чердаком, совмещенные с вентилируемой прослойкой и невентилируемые.

Крыши с холодным чердаком

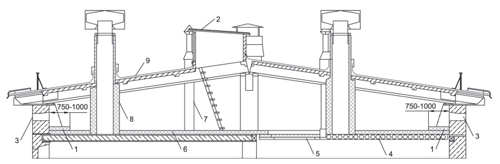

Самым распространенным типом чердачных крыш является крыша с проходным холодным чердаком (рис. 1). Главной особенностью конструкции является обеспечение в чердачном помещении такого температурно-влажностного режима, при котором температура воздуха в чердачном помещении была бы равной расчетной температуре наружного воздуха или превышала ее не более чем на 4 °С. Таким образом, чердачное пространство является неотапливаемым (холодным). В крышах с проходным чердаком высота чердачного помещения позволяет свободно передвигаться человеку. Такая конструкция обеспечивает наиболее благоприятный режим работы тепловой изоляции.

Для проветривания на холодном чердаке устраиваются вентиляционные отверстия -продухи. Площадь продухов должна составлять

1/300-1/500 от площади чердачного перекрытия. Для повышения эффективности вентиляционные отверстия должны располагаться таким образом, чтобы расстояния между входными и выходными отверстиями по высоте было максимальными. Отсутствие продухов приводит к нарушению температурно-влажностного режима чердачного помещения.

Основным требованием для нормальной эксплуатации крыши с холодным чердаком является сохранение разницы между температурой наружного воздуха и температурой воздуха чердака не более 4 °С. При данном условии в чердачном помещении наблюдается нормальный температурно-влажностный режим. При нарушении температурно-влажностного режима чердачного помещения на конструктивных элементах происходит образование конденсата. Вследствие чего может произойти увлажнение утеплителя и конструкций, то есть потеря теплозащитных и прочностных свойств, нарушение несущей способности вплоть до обрушения конструкций.

На скатных крышах с наружным организованным водостоком нарушение температурно-влажностного режима холодного чердака приводит к интенсивному образованию сосулек и наледи на карнизных свесах крыши.

2. Устройство теплого чердака

2.1. Крыша с теплым чердаком состоит из покрытия, наружных стен и чердачного перекрытия (рис. 1). Покрытие выполняется, как правило, с утеплением, перекрытие - без него.

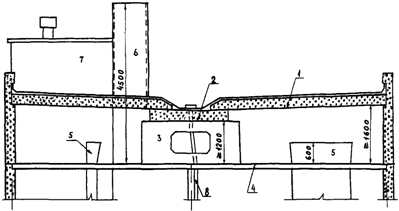

Рис. 1. Схема крыши с теплым чердаком:

1 - керамзитобетонная панель покрытия; 2 - то же, лотка;

3 - опорная панель; 4 - панель чердачного перекрытия;

5 - оголовок вентиляционного блока; 6 - вытяжная

вентиляционная шахта; 7 - машинное помещение лифта;

8 - водосточный стояк

2.2. Для улучшения воздухообмена чердачное пространство выполняется в виде единого объема в пределах планировочной секции дома. Поэтому применение сплошных конструкций, разделяющих помещение (длинные опорные панели, высокие прогоны или ребра и т.п.), не допускается. Смежные секции теплого чердака разделяются сплошными несгораемыми стенками, в которых устраивается герметичная дверь размером 1,5 x 0,8 м или люк размером 0,8 x 0,8 м.

2.3. Высота сквозного прохода вдоль теплого чердака должна быть не менее 1,6 м, отдельных участков (под лотком, прогоном и т.д.) - не менее 1,2 м. При необходимости допускается увеличивать высоту чердачного помещения в отдельных местах до 2,2 м.

2.4. Вход на чердак и выход на крышу следует устраивать из лестничной клетки через несгораемую дверь 1,5 x 0,8 м, устанавливаемую с герметизирующими прокладками. Вход на чердак должен быть предусмотрен в каждой секции дома, а выход на крышу согласно [6] - в торцевых секциях. Выход на крышу через люк непосредственно из помещения теплого чердака не допускается.

Возможно устройство выхода на крышу через вытяжную шахту с помощью металлической стремянки и герметичной двери. В этом случае выход делается из каждой секции.

Все двери и люки в чердаке при работе вентиляции должны быть закрыты, для чего на них следует предусматривать специальные запирающие устройства.

2.5. Вытяжные части канализационных стояков объединяются в пределах каждой секции чердака и выводятся через вытяжную шахту. Труба вентиляционного стояка устанавливается в углу шахты и выводится над стенкой на 0,1 м.

Водоприемная воронка внутреннего водостока размещается в средней части лотка или ендовы и подсоединяется к водосточному стояку отводящими патрубками. Трубы внутреннего водостока в пределах теплого чердака не утепляются и окрашиваются антикоррозийными составами.

Трубопроводы инженерного оборудования прокладываются вблизи стен или выступающих конструкций теплого чердака с учетом удобного доступа к ним, на расстоянии не более 0,4 м от поверхности покрытия или пола.

2.6. Размещать внутри теплого чердака консоли и механизмы для подвески ремонтных люлек не допускается. Их рекомендуется устанавливать на покрытии чердака, которое рассчитывается на дополнительную нагрузку.
