39) Конструктивні рішення покрівлі опалювальних та неопалювальних промислових будівель та споруд
В промышленном строительстве применяют рулонные кровли, волнистые асбестоцементные и алюминиевые листы и листы из волнистого стеклопластика и других синтетических материалов.
Для отапливаемых зданий наиболее распространенными и экономичными являются рулонные или мастичные кровли. Материалами для устройства рулонных кровель служат рубероид, толь, гидроизол, стек-лорубероид, пергамин, наклеиваемые на битумные или дегтевые мастики.
Многолетняя практика эксплуатации таких кровель показала, что при скатах с уклоном более 8 % они быстро теряют свои водоизоляционные свойства в связи со стоком размягчающихся в жаркую погоду мастик. Поэтому в настоящее время повсеместное распространение получают малоуклонные кровли с уклоном 1,5...5 %. Такой уклон исключает сток мастик, но обеспечивает сток воды к водоприемникам. Водоизоляционный ковер в таких кровлях обычно выполняют трех-, четырехслойный рубероидный, наклеенный кровельной битумной мастикой.
В местах примыкания рулонных кровель к выступающим элементам и в местах устройства температурных швов в покрытии укладывают дополнительные слои водоизоляционного ковра. Ковер заводят на выступающие элементы, прикрепляют к ним гвоздями или дюбелями, а стыки защищают промазкой или обивают оцинкованной сталью.
В настоящее время при устройстве плоских и пологих крыш промышленных зданий наряду с покрытиями из рулонных кровельных материалов все большее распространение получают кровли из различных мастик. По сравнению с кровлями из рулонных материалов они имеют следующие преимущества: работы по их устройству могут быть комплексно механизированы; трудоемкость нанесения гидроизоляционного слоя меньше; покрытия из холодных мастик водонепроницаемы и обладают необходимой механической прочностью.
Мастичные кровли выполняются из битумно-латексной эмульсии ЭГИК (эмульсия гидроизоляционная и кровельная). Такое покрытие устраивают механизированным способом с помощью специального агрегата, состоящего из напорного бака для битумно-латексной эмульсии, напорного баллона для коагулятора, пистолета-распылителя и комплекта шлангов. Битумно-латексную эмульсию наносят послойно. Общее число слоев должно соответствовать принятой толщине изолирующего слоя (рис. 107).

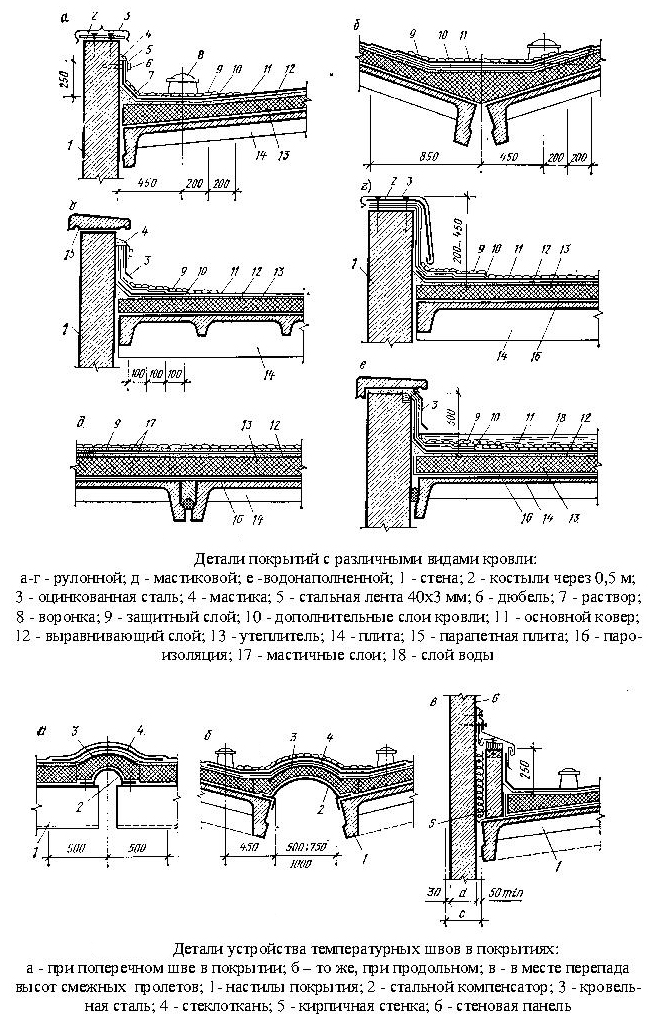

усиленное битумно-латексное покрытие; 3 - техническая ткань; 4 - кровельная панель; 5 - утеплитель; 6 - плита перекрытия
Холодные покрытия часто выполняют из асбестоцементных волнистых листов усиленного профиля толщиной 8 мм. Их укладывают внахлестку по стальным или железобетонным прогонам и скрепляют с последними, а также между собой оцинкованными крюками с гайками и шайбами. Для предупреждения образования в листах трещин, вследствие некоторого их коробления при увлажнении, диаметры отверстий в листах делают несколько больше диаметра пропускаемых через них крепежных крюков. Под гайки ставят мягкие прокладки, покрываемые сверху алюминиевыми шайбами. В коньковой и карнизной частях покрытия дополнительно применяют листы специального профиля, закрывающие собой просветы между волнами листов кровли.
Над взрывоопасными участками промышленных зданий устраиваются легкосбрасываемые кровли в виде настила из волнистых асбестоцементных листов с трудносгораемым утеплителем. Настил укладывается поверх железобетонных ребристых плит с отверстиями в полке. В случае взрыва в производственном помещении взрывная волна, перемещаясь равномерно во всех направлениях, отбрасывает наиболее слабо закрепленные элементы (в данном случае покрытие с отверстиями в плитах), не разрушая основные несущие конструкции здания.
В промышленном строительстве для скатных и малоуклонных покрытий применяют рулонные кровли, волнистые асбестоцементные и алюминиевые листы. Для отапливаемых зданий наиболее экономичными являются рулонные или мастичные кровли, которые устраивают по покрытиям с уклоном от 1,5 до 12%. Преимуществом плоских рулонных кровель являются водонепроницаемость, стойкость против растрескивания в связи с применением пластичных приклеивающих мастик, стойкость против механических и атмосферных влияний. Материалами для устройства рулонных кровель служат толь, рубероид, гидроизол, стеклорубероид, пергамин, которые наклеивают на битумные или дегтевые мастики.
Для обеспечения водонепроницаемости кровлю укладывают в несколько слоев, количество которых зависит от уклона покрытия; при уклоне свыше 15% – двухслойные без защитного слоя; от 10 до 15% – трехслойные без защитного слоя; от 2,5 до 10% – трехслойные с защитным слоем; до 2,5% – четырехслойные (и более) с защитным слоем. Полотнища рулонных материалов при уклонах до 15% располагают параллельно, а при уклонах свыше 19% - перпендикулярно к коньку с напуском полотнищ одно на одно 50-100 мм. В местах примыкания рулонных кровель к выступающим элементам и в местах устройства температурных швов в покрытии укладывают дополнительные слои водоизоляционного ковра. Ковер заводят на выступающие элементы, прикрепляют к ним гвоздями или дюбелями, а стыки защищают промазкой или обивают оцинкованной сталью. На участках ендов всех скатных покрытий укладывают защитный гравийный или слюдяной слой.
