37) Крокв’яні і підкрокв’яні конструкції промислових будівель. Спирання на колонну та їх кріплення.

Стропильные конструкции.

Стропильные конструкции перекрывают пролёт и, подобно стропилам, непосредственно поддерживают настил кровли. В случае, когда шаг средних колонн больше, чем шаг крайних колонн, то используют подстропильные конструкции которые образуют промежуточные опоры.

По схеме восприятия внешних и внутренних нагрузок эти конструкции эти конструкции подразделяются на балки и фермы.

Фермы - составная стержневая конструкция, загружаемая только в соединённых стержни узлах. Балка - одноэлементная конструкция, загружаемая по всему пролёту. Узловая нагрузка вызывают однозначные нормальные усилия в стержнях и позволяет полностью использовать их сечение. Для всех стропильных ферм одного пролёта приняты одинаковые размеры внешнего конура, что позволяет изготовить их в единой опалубкой форме со сменными вкладышами.

Подстропильные конструкции

Подстропильные конструкции устанавливаются в тех случаях, когда шаг колонн каркаса превышает шаг стропильных несущих конструкций покрытия (балок или ферм), их опирают на подстропильные балки или фермы. Стропильные конструкции опираются на нижние пояса подстропильных конструкций, так как такое решение уменьшает высоту здания.

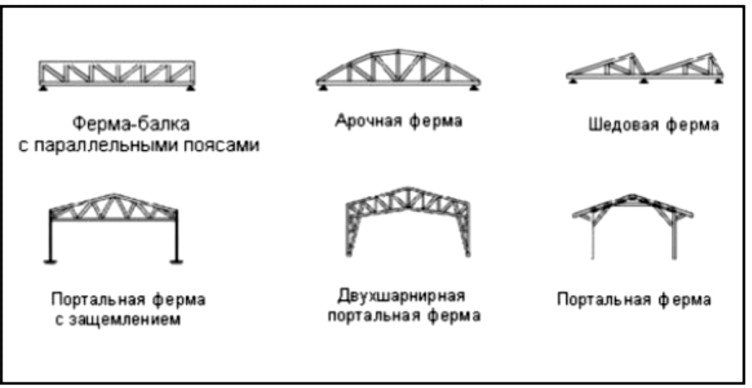

Варианті стропильных:

Подстропильных:

38) Дахи промислових будывель, їх класифікація, конструктивні рішення

Конструктивный элемент, ограждающий здание сверху, называется крышей. Состоит она из несущих конструкций и ограждающей части.

К покрытиям предъявляют следующие требования: покрытия здания должны обеспечивать восприятие постоянной нагрузки (от собственного веса конструкций), а также от действия временных нагрузок (снега, ветра и возникающих при эксплуатации).

Кровля - ограждающая часть крыши - служит для отвода осадков и должна быть: водонепроницаемой, влагоустойчивой, стойкой к воздействию агрессивных химических веществ, содержащихся в атмосферном воздухе, и выпадающих осадков; не подвергающейся короблению, растрескиванию, расплавлению; долговечной; экономичной; индустриальной.

Уклон зависит от материала кровли, климатических условий района строительства.

По конструктивным элементам крыши классифицируют следующим образом:

скатные (одно-, дву-, многоскатные; с уклоном поверхности более 10%);

пологоскатные (с уклоном 2… 10%) - обычно бесчердачные;

плоские (в виде крыш-террас с уклоном до 2%) для размещения на них спортплощадок, мест отдыха;

чердачные, образующие между перекрытием верхнего этажа и крышей замкнутое пространство;

совмещенные, объединяющие в одну конструкцию перекрытия и кровлю;

сборные железобетонные.

В одноэтажных промышленных зданиях в зависимости от их назначения, размеров и количества перекрываемых пролетов, действующих нагрузок и характера производства применяют совмещенные покрытия (утепленные и холодные) различных геометрических очертаний с уклонами при рулонных кровлях, равными 1,5%, или без уклонов — плоские покрытия, заливаемые в летний период водой слоем 50—150 мм для предохранения помещений от перегрева со.Тнечными лучами.

Покрытие промышленных зданий состоит из ограждающей части, несущих конструкций, связей, фонарей и кровли.

В качестве несущих настилов ограждающей части таких покрытий используют крупнопанельные сборные железобетонные, или асбестоцементные плиты или стальные щиты, длина которых равна шагу ферм, а ширина — панели ферм (рис. 1).

В покрытиях с прогонами по верхнему поясу стропильных ферм укладывают сначала прогоны, а затем на прогоны — плиты или настилы (волнистые асбестоцементные или стальные листы) или стальной оцинкованный профилированный настил. Прогоны одновременно служат и горизонтальными связями по верхнему поясу ферм. По нижним поясам ферм для обеспечения геометрической неизменяемости покрытия и увеличения поперечной жесткости здания устанавливают горизонтальные связи с треугольной или крестовой решеткой. Горизонтальные связи устанавливают также и по периметру отсека температурного блока здания. Кроме того, в торцовых отсеках этих блоков покрытий ставят вертикальные связи между фермами, которые придают жесткость и устойчивость конструкциям покрытия во время монтажа и уменьшают гибкость сжатых верхних поясов ферм. В многопролетных промышленных зданиях для естественного освещения и проветривания помещений устраивают светоаэрационные фонари. Эти фонари имеют различное геометрическое очертание (прямоугольные, трапециевидные, треугольные, М-образные и др.) и располагают их обычно вдоль здания. В зависимости от размера пролета здания ширина фонарей бывает от 6 до 12 м, высота — от 1,75 до 3 м. По конструкции фонари в основном стальные, реже железобетонные.

Основными элементами фонаря из стальных конструкций являются: фонарные фермы и панели со створными переплетами, торцовые глухие панели, связи по фонарям и приборы открывания. Фонарные фермы надстраивают над стропильными фермами в их плоскости, и они образуют поперечник фонаря. Фонарные панели с навешанными на них переплетами образуют продольный световой фронт. Конструкция кровли по фонарям идентична кровле, покрывающей здание. В настоящее время широко применяют световые — зенитные фонари из оргстекла сводчатого или купольного очертания. Зенитные фонари позволяют равномерно и активно освещать естественным светом расположенные под ними помещения.

Рис. 1. Виды покрытий а — беспрогонное с тепловой кровлей; б — прогонное с холодной кровлей из профилированной стали; в — деталь крепления асбоцементных листов к прогонам

Пространственные покрытия. Тонкостенные пространственные железобетонные конструкции являются одновременно несущими и ограждающими. Их выполняют из сборных элементов заводского изготовления или монолитными. К основным типам пространственных конструкций относятся цилиндрические оболочки, купола и и покрытия более сложных форм. В зависимости от формы покрытия и способа опирания пространственные конструкции могут быть гладкими, ребристыми или складчатыми.

Основными элементами пространственных покрытий являются несущие ограждающие железобетонные конструкции, паро- и теп лоизоляция, стяжка и кровля.

В стальных пространственных конструкциях покрытий типа «Структура» ограждающие элементы выполняют из профилированного стального настила либо из асбестоцементных листов, которые одновременно служат и гидроизоляционной защитой кровли, либо по ним укладывают пароизоляцию, утеплитель и по стяжке наклеивают рулонное покрытие.

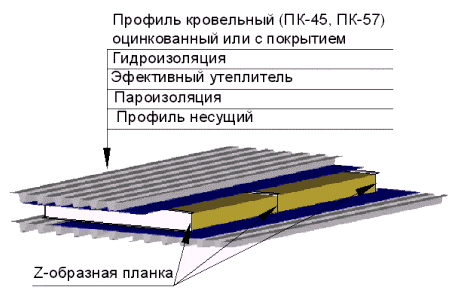

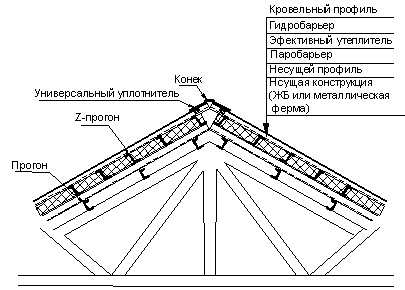

При устройстве кровли промышленных зданий укладывают несущий профиль на прогоны (швеллер, короб,) который расставлен с определенным шагом, затем укладывают пароизоляцию, утеплитель, гидробарьер и накрывают кровельным профнастилом. В промежутке между профилями укладывают утеплитель, а между собой несущий и кровельный профнастилы соединяются при помощи Z-планки, как показано на рисунке.
