1. Состав и технические показатели аск.
Элементы и устройства, составляющие техническую базу АСК, и их назначение приведены в таблице 3.
Помимо указанных, применяются (в основном в АСК сложных объектов, где необходимо включение в состав АСК электронно-вычислительных машин) следующие устройства:
нормализаторы (осуществляют масштабное преобразование контролируемого сигнала без изменения его формы);
генераторы стимулирующих сигналов;
устройства памяти (накапливают исходные, промежуточные и выходные данные по результатам контроля, сохраняют программы контроля);
арифметические и логические устройства (осуществляют операции с числами и знаками);
анализирующие устройства (обрабатывают и анализируют полученную информацию).
Таблица 3. Техническая база САК.
Элементы (устройства) |
Предназначение |
Датчики |
-обеспечение физического взаимодействия с объектом; -обеспечение информационной связи 'объект' - 'система контроля" |
Электровакуумные, полупроводниковые приборы, интегральные схемы |
- для устройств обработки информации |
Каналы связи (кабели, волноводы., световоды и т.п.) |
- передача сигналов |
Коммутаторы |
- переключение входных и выходных цепей |
Преобразователи |
- преобразование измеряемых пар параметров в вид, удобный для обработки системой контроля |
Устройства ввода-вывода |
- ввод и вывод информации |
Индикаторные устройства |
- индикация измеряемых параметров |
Регистрирующее устройство |
- регистрация измеряемых параметров |
Устройства и пульты управления |
- осуществление не автоматического управления |

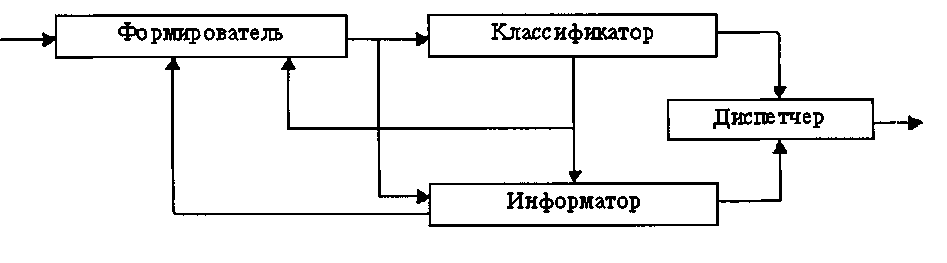

Полная структурная схема АСК согласно этой работе имеет вид, представленный на рис. 1.
Рис. 1. Структурная схема АСК.
1. Формирователь (объединяет датчики, коммутаторы, преобразователи и генераторы стимулирующих сигналов).
2. Классификатор (содержит компаратор, цифровые вычислительные устройства).
3. Диспетчер (система устройств, выдающих управляющие сигналы для всех составных частей АСК).
4. Информатор (объединяет индикаторные и регистрирующие устройства, элементы самоконтроля и поиска неисправностей в системе АСК).
Основными техническими показателями АСК являются:
точность (или погрешность) измерения (характеризует метрологические свойства системы контроля);
чувствительность (характеризует минимальный уровень сигналов, на который реагируют датчики);
разрешающая способность (определяет доступные для измерения наименьшее значение измеряемого параметра);
емкость системы контроля (оценивается количеством параметров, которые могут измеряться и обрабатываться системой контроля);
пропускная способность (оценивается количеством контролируемых параметров в единицу времени);
время готовности (определяется интервалом времени от момента включения до достижения системой состояния, когда операции контроля выполняются с заданной погрешностью).
Элементами систем АК, обеспечивающими поступление информации о значении контролируемых параметров, являются датчики , встроенные в т.т., выбранных для решения задач контроля (технической диагностики).
