- •Аннотация Шеломенцев м. , Расчет токов короткого замыкания в электрических системах. – Челябинск: юУрГу, э-304, 2013, 52 с., 39 ил., 10 табл., Библиография литературы – 6 наименований.
- •1. Расчет режима трехфазного короткого замыкания 8
- •2. Расчет несимметричного короткого замыкания 42
- •Введение
- •1 Расчёт режима трехфазного короткого замыкания
- •1.1.3 Анализ аварийного режима.
- •1.1.4 Анализ режима регулирования возбуждения.
- •1.2 Расчёт действующего значения периодической составляющей тока статорной обмотки генератора g1 на интервале 0…0,5с при коротком замыкании в точке к1.
- •1.3 Расчет по упрощенной методике апериодической составляющей тока статорной обмотки генератора g1.
- •1.4 По методу типовых кривых в точках 5 и 9 рассчитать действующее значение периодической и апериодической составляющей тока кз для моментов времени 0 и 0,3с, а также ударный ток кз.
- •1.4.1 Расчет в точке к3
- •1.4.2 Расчет токов кз в точке к9.
- •2 Расчет несимметричного короткого замыкания.
- •2.1 Расчет токов однофазного кз в точке к5.
- •2.1.1 Схема замещения прямой последовательности.
- •2.1.4 Определение токов однофазного короткого замыкания.
- •2.2 Расчет действующего значения периодической составляющей тока двухфазного короткого замыкания в начальный момент времени.
- •2.3 Расчет токов несимметричных кз на пэвм.
2.2 Расчет действующего значения периодической составляющей тока двухфазного короткого замыкания в начальный момент времени.
Дополнительное сопротивление для двухфазного КЗ определяется:
Ток прямой последовательности в повреждённых фазах в начальный момент времени:
Начальное значение периодической составляющей тока повреждённой фазы в месте КЗ в относительных единицах:
То же самое в именованных единицах:
кА
2.3 Расчет токов несимметричных кз на пэвм.

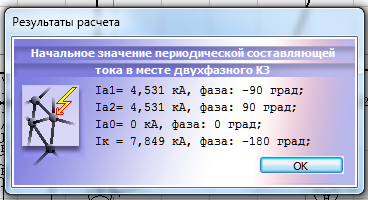

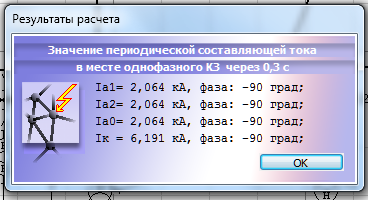

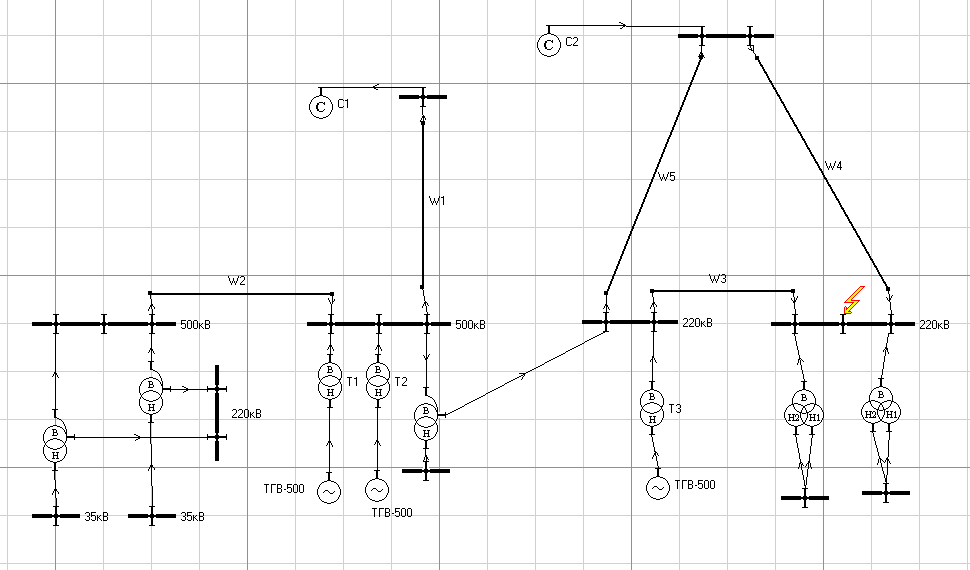

Рисунок 39- Расчет периодической составляющей тока однофазного и двухфазного КЗ на ЭВМ
Таблица 10 – Сравнение результатов
|
|
|
|
|
||
Вручную |
ПЭВМ |
|
Вручную |
ПЭВМ |
|
|
К-5/одноф. КЗ |
6,202 |
6,191 |
0,2 |
6,202 |
6,191 |
0,02 |
К-5/двухф. КЗ
|
7,882 |
7,849 |
0,4 |
- |
- |
- |
Погрешность объясняется тем, что при расчете в ручную мы принимаем допущение о том, что сопротивление прямой и обратной последовательности равны. При расчете на ЭВМ это допущение не выполнено.
ЗАКЛЮЧЕНИЕ
В работе были изучены и применены на практике практические методы расчета токов трехфазного и несимметричных коротких замыканий в электрических системах напряжением свыше 1000 В. Рассмотрены основы и порядок расчета в системе относительных единиц, метод симметричных составляющих, особенности параметров и формирования схем замещения прямой, обратной и нулевой последовательностей, правило эквивалентности прямой последовательности. Приведены примеры выполнения расчетов токов короткого замыкания, в том числе и с использованием специализированной программы «ТоКо».
В данной курсовой работе были изучены методы расчета коротких замыканий в электрической системе. В результате выполнения курсовой работы на основе существующих методик расчёта были определены токи трёхфазного, однофазного и двухфазного коротких замыканий. Расчётные параметры получились равны параметрам, рассчитанным программой «ToKo». Электрическая система при правильно выбранном оборудовании выдержит любой ток короткого замыкания. Полученные параметры позволяют правильно выбрать оборудование электроэнергетической системы и электрические аппараты станций и подстанций.
Таким образом, расчет токов КЗ еще имеет и большое практическое значение. Ведь для любой электрической системы в целях надежности электроснабжения и корректной работы чрезвычайно важно выбрать правильно оборудование, которое способно выдержать любой ток короткого замыкания. Полученные параметры позволяют правильно выбрать оборудование электроэнергетической системы и электрические аппараты станций и подстанций.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Ю.В. Коровин. Расчет токов короткого замыкания в электрических системах: учебное пособие / Коровин, Ю.В., Пахомов, Е. И., Горшков, К.Е. – Челябинск: Издательский центр ЮУрГУ, 2011. – 114 с.
2. И.А. Баумштейн. Справочник по электрическим установкам высокого напряжения/под ред. Бауштейна, И. А., Бажанова, С. А. – 3 изд., перераб. и доп. – , М.: Энергоатомиздат, 1989. – 768 с.
3. Справочник по проектированию электрических сетей / Под редакцией Д. Л. Файбисовича. - М.: Изд-во НЦ ЭНАС 2006 -320 с. ил.
4. Стандарт предприятия. Курсовое и дипломное проектирование. Общие требования к оформлению. – СТП ЮУрГУ 04-2008.
5.И.П. Крючков. Переходные процессы в электроэнергетических системах: учебник для вузов/ Крючков, И. П., Старшинов, В. А., Гусев, Ю. П., Пираторов, М. В. М.: «Издательский дом МЭИ», 2008 – 416 с.
