2.1.1 Схема замещения прямой последовательности.
Схема прямой последовательности составляется аналогично схеме при расчете трехфазного короткого замыкания (рисунок 31). Значения результирующих ЭДС и сопротивления прямой последовательности определяются по результатам проведенного выше сворачивания схемы замещения для расчета трехфазного КЗ:
Рисунок 31. Эквивалентная схема замещения
Схема замещения обратной последовательности.
Схема замещения обратной последовательности аналогична схеме прямой последовательности, кроме того, что в ней отсутствуют ЭДС источников питания (так как они только прямой последовательности) и в месте КЗ приложено напряжение обратной последовательности.
Для упрощения расчетов можно принять,
что результирующее сопротивление схемы
обратной последовательности относительно
точки К5
.
Схема замещения нулевой последовательности.
Схема замещения нулевой последовательности, как и схема обратной, не содержит ЭДС, а в точке КЗ приложено напряжение нулевой последовательности. Её конфигурация определяется схемами соединения обмоток трансформаторов и режимом заземления их нейтралей. В нашем случае все нейтрали обмоток высокого напряжения заземлены, а на низшем напряжении – соединены в Δ. Нейтраль трансформатора Т7 разземлена, поэтому по нему не будут протекать токи нулевой последовательности.

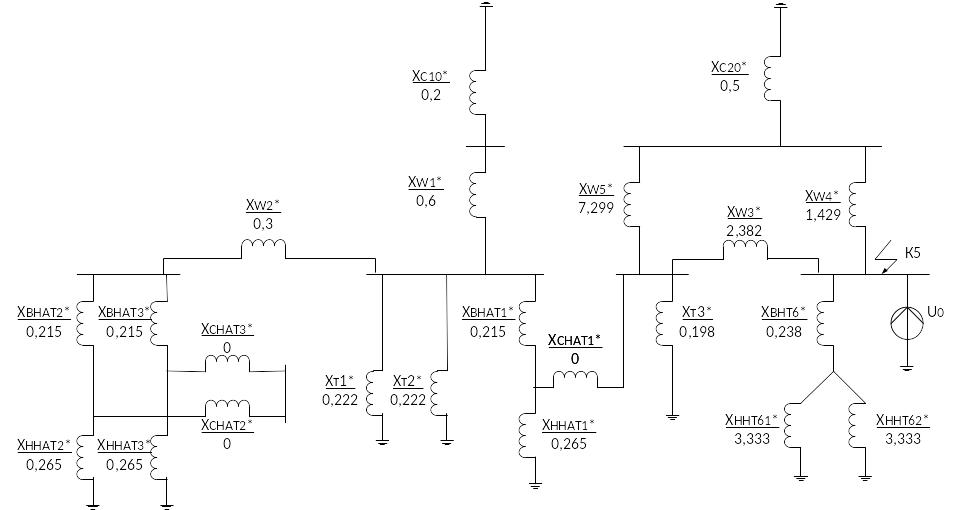

Рисунок 32. Схема замещения для нулевой последовательности

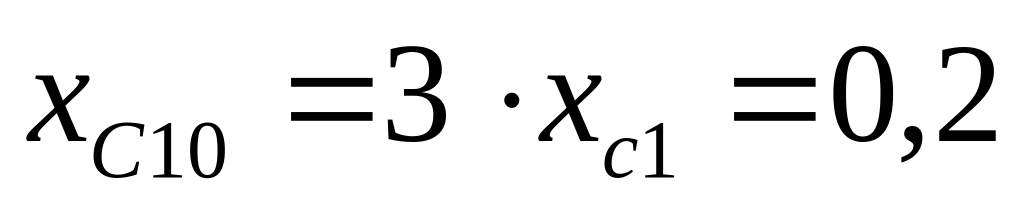

Для эквивалентных систем:
,
тогда
Расчет сопротивлений нулевой последовательности воздушных ЛЭП. Все линии имеют грозозащитные тросы.

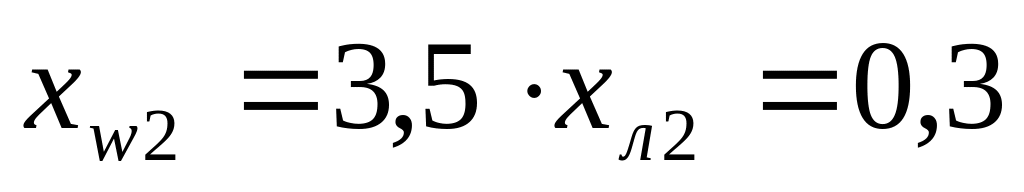

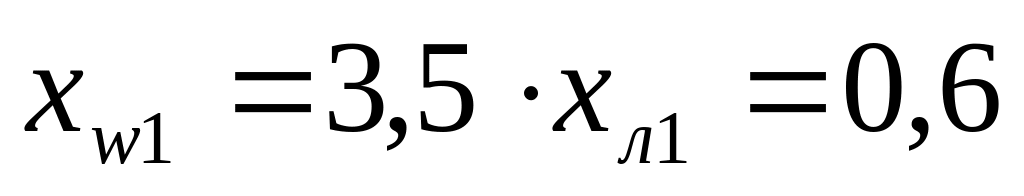

Для линии Л1:
Для линии Л2:

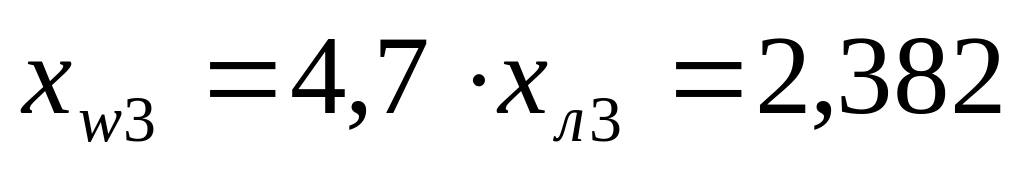

Для линии Л3:
Для линии Л4:
Для линии Л5:
Сопротивления трансформаторов АТ1, АТ2, АТ3 в относительных единицах:
Примем xCHАТ1=xCHАТ2=xCHАТ3=0. Для АТ2 и АТ3 в расчетной схеме не учтен участок сети 220 кВ, поэтому по сопротивлениям xCHАТ2 и xCHАТ3 ток не протекает и в дальнейшем расчете они не учитываются.

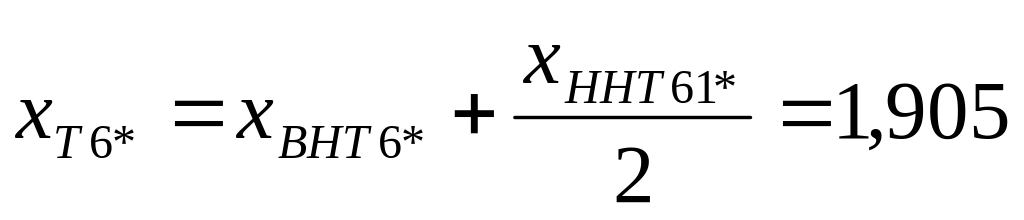

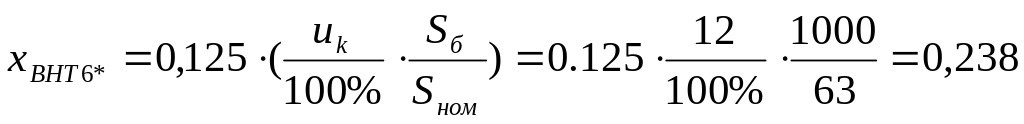

Для Т6 (ТРДЦН-63/220):
Для Т1 и Т2 (ТЦ-630000/500):
Для Т3 (ТЦ-630000/220):
Перейдем от треугольника к звезде:

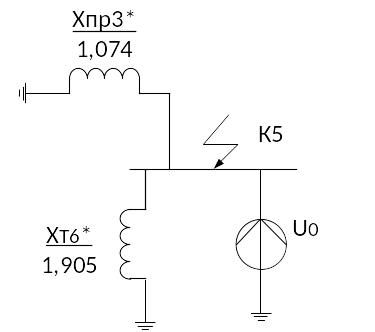

Рисунок 33.

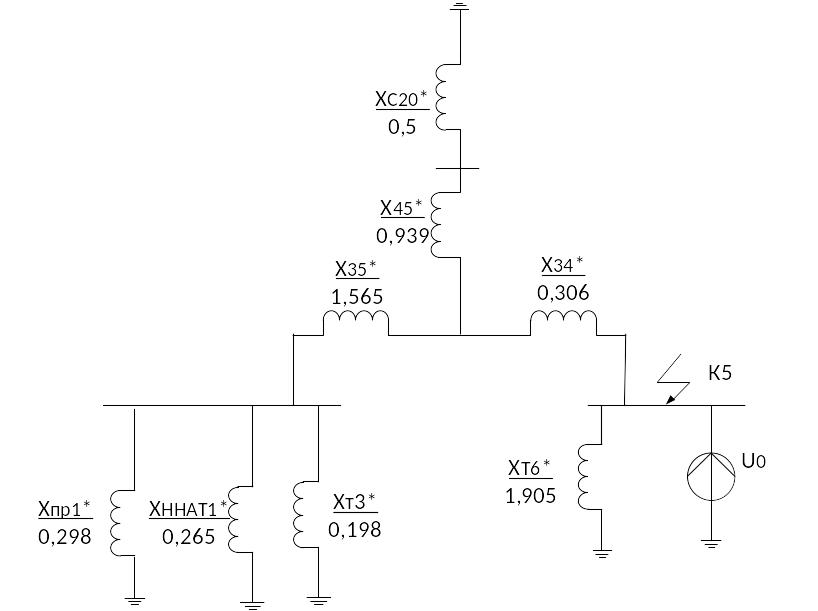

Рисунок 34.

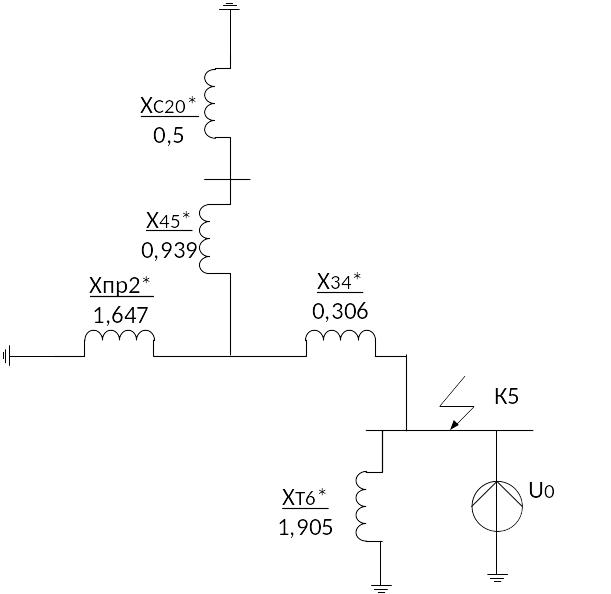

Рисунок 35.

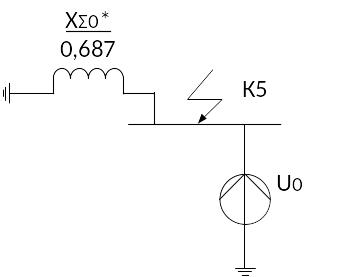

Рисунок 36.

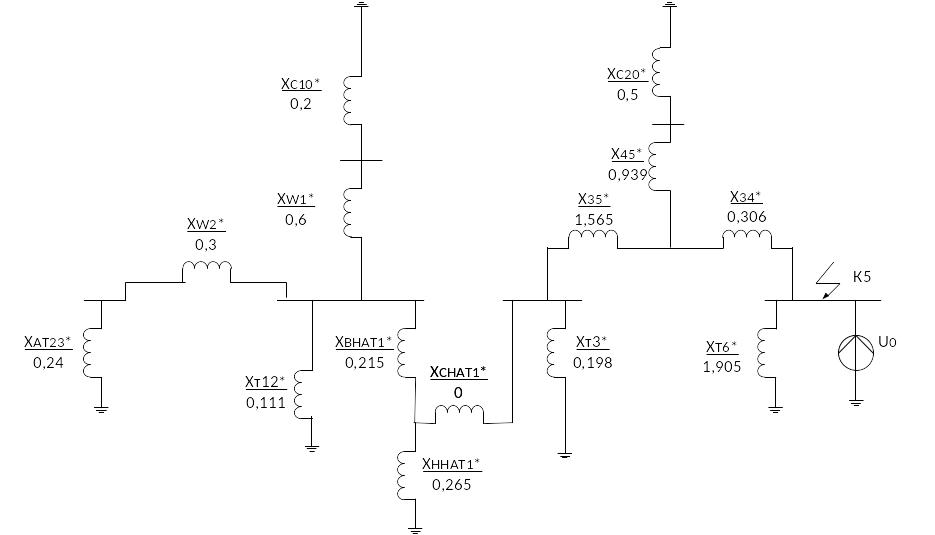

Рисунок 37- Преобразованная схема замещения
2.1.4 Определение токов однофазного короткого замыкания.

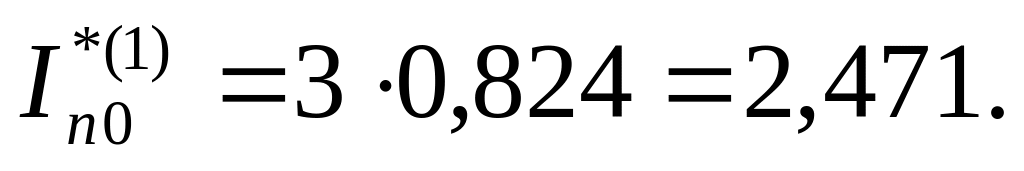

Ток прямой последовательности:
(43)
(44)
В
именованных единицах:
кА
Используя схему замещения для трехфазного КЗ на различных этапах преобразования и условие, что потенциал в точке К5 в схеме замещения прямой последовательности равен
Делаем проверку:
Делаем проверку:
Делаем проверку:
Находим коэффициенты удаленности от точки КЗ:
Коэффициент :
,
,
,
.
Т.к все β получились <2, следовательно, периодическая составляющая у генераторов с течением времени не затухает, поэтому можем принять γ для каждой ветки, равную единице.

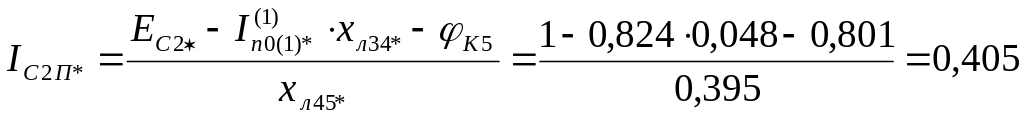

Находим значение периодической составляющей тока КЗ прямой последовательности в момент времени 0,3с:
Найдем значение периодической составляющей тока К3 прямой последовательности в момент времени 0,3с в именованных единицах:
кА
Все источники по отношению к точке короткого замыкания К5 находятся примерно в одинаковых условиях, поэтому Та= 0,03 и ky=1,717. Тогда ударный ток однофазного КЗ в точке K5:
Найдем апериодическую составляющую тока в начальный момент времени, приняв постоянную времени затухания и ударный коэффициент для 3 линии в соответствии с предыдущими расчетами:
В именованных единицах:
кА
Найдем апериодическую составляющую тока через 0,3 с:
кА
В именованных единицах:
кА
