1.1.3 Анализ аварийного режима.
Постоянная времени поперечной демпферной обмотки при закороченной статорной находим как
;
(19)

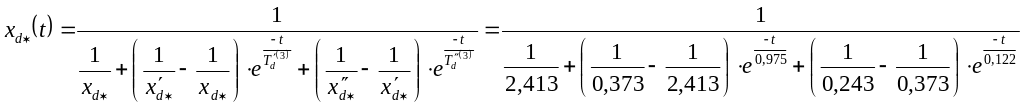

Функции
сопротивления турбогенератора в
аварийном режиме по продольной оси:
По поперечной оси:
Построим на рисунке 4 зависимости сопротивлений турбогенератора от времени.

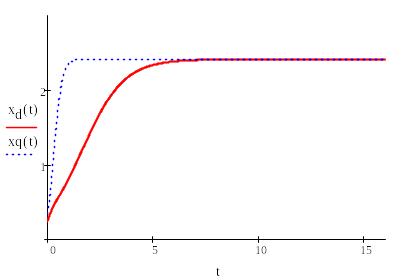

Рисунок 4. Зависимости сопротивлений турбогенератора от времени
При приближенном учете активного сопротивления статорных обмоток составляющие токов аварийного режима будут равны:
(20)
Рассчитываем:
(21)
Рассчитываем:
Построим на рисунках 5 и 6 зависимости токов продольной и поперечной обмоток преобразованного синхронного генератора от времени в интервале t = 0,…,0,2 с.
.

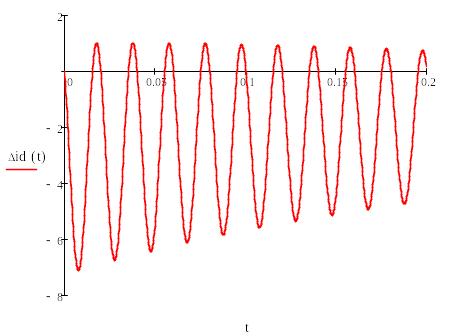

Рисунок 5. Зависимость тока продольной обмотки преобразованного синхронного генератора от времени в интервале t=0,…,0,2 с.

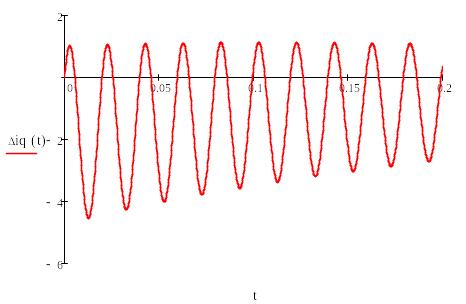

Рисунок 6. Зависимость тока поперечной обмотки преобразованного синхронного генератора от времени в интервале t = 0,…,0,2 с.
1.1.4 Анализ режима регулирования возбуждения.
В цепь обмотки возбуждения включается
источник ЭДС имитирующий увеличение
напряжения на выводах обмотки возбуждения
при действии АРВ. Так как мы рассматриваем
в качестве синхронного генератора
турбогенератор и считаем его предшествующий
режим номинальным, то ток
,
где Ifном
– номинальный ток возбуждения генератора,
А.
Приведенный ток обмотки возбуждения, вызванный действием АРВ:
(22)
где Ifхх – ток возбуждения холостого хода синхронного генератора, согласно [2] Ifхх = 1605 А.
Периодическая составляющая тока основной частоты, вызванная действием АРВ:
(23)
Кривая роста тока возбудителя:
(24)
Окончательно имеем:
.
(25)
Итак,

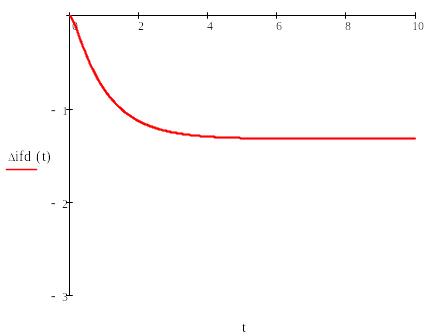

Рисунок 7. Зависимость тока
от времени t
1.1.5 Анализ результирующего режима.
Примем угол
.
Определим полный ток фазы А. Эта задача
решается путём наложения одноимённых
токов, полученных в выше рассмотренных
режимах.
Для перехода от относительных единиц к именованным полученные значения токов умножим на базисный ток:
,
(26)
А
,
Здесь Iном – номинальный ток статорной обмотки СГ.
Ток статорной обмотки в предшествующем режиме:
.
(27)
Подставив в формулу (27) известные величины, получим:

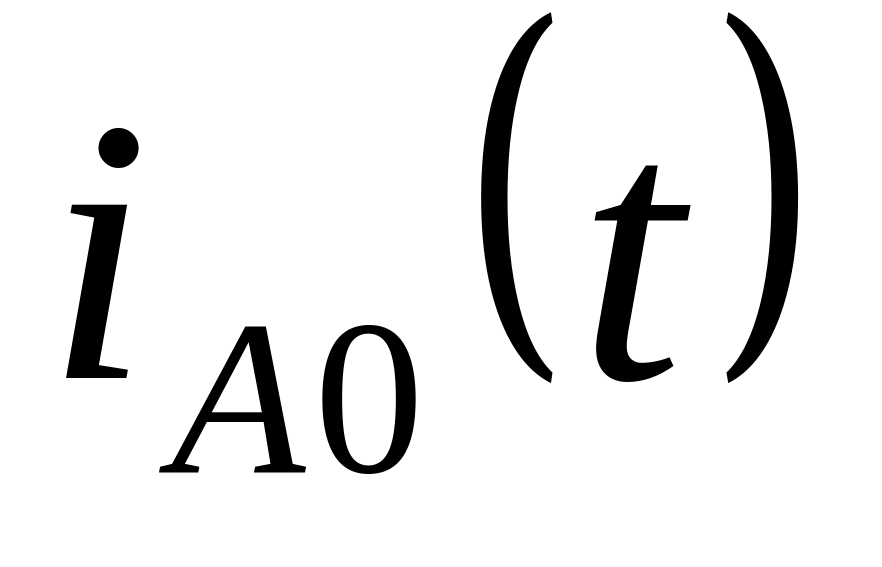

Построим зависимость iАО(t) в интервале времени t = 0…0,2 с

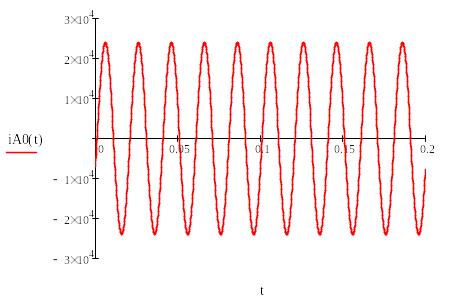

Рисунок 8. Ток статорной обмотки предшествующего режима
Периодическая составляющая тока основной частоты:
(28)
Подставим в формулу (28) найденные ранее значения:
Построим зависимость
iАП(t)
в интервале времени t =
0…0,2 с (рисунок 9).

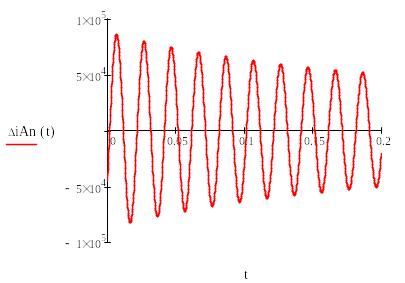

Рисунок 9. Зависимость периодической составляющей тока основной частоты от времени
Периодическая составляющая тока двойной
частоты
iА
,
согласно /3/ равна:
(29)
После подстановки:
Построим зависимость iА (t) в интервале времени t = 0…0,3с (рисунок 10).

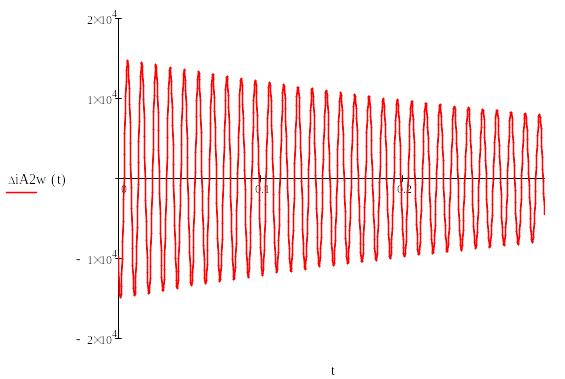

Рисунок 10. Зависимость периодической составляющей тока двойной частоты от времени
Апериодическая составляющая тока:
(30)
Подставив в формулу (30) известные величины, получим:

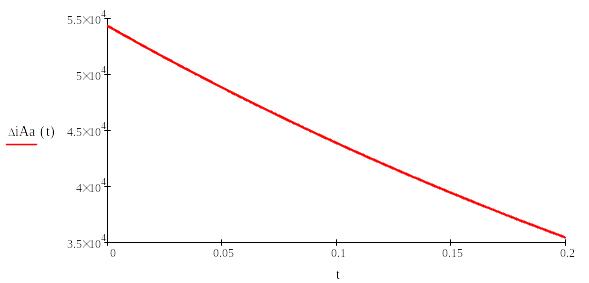

Рисунок 11. Зависимость апериодической составляющей тока основной частоты от времени
Периодическая составляющая тока основной частоты вызванной действием АРВ:
(31)
Подставив в формулу (31) известные величины, получим
Построим зависимость
(t)
в интервале времени t =
0…0,2с (рисунок 12).
Ток в обмотке фазы А определим как сумму составляющих:
(32)

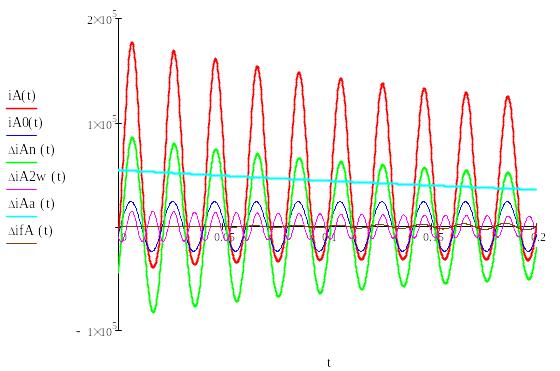

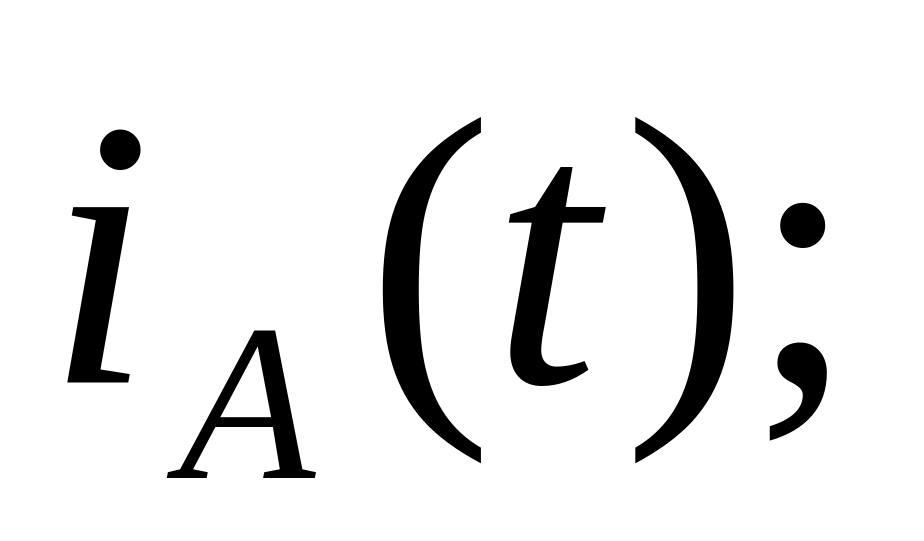

Построим зависимость iA(t) в интервале времени t = 0…0,2 с (рисунок 13).
На рисунке 13 зависимости обозначены
цифрами: 1 -
2 -
;
3-
;
4 -
;
5 -
;
6 -
.
Токи
и
в начальный момент времени одинаковы,

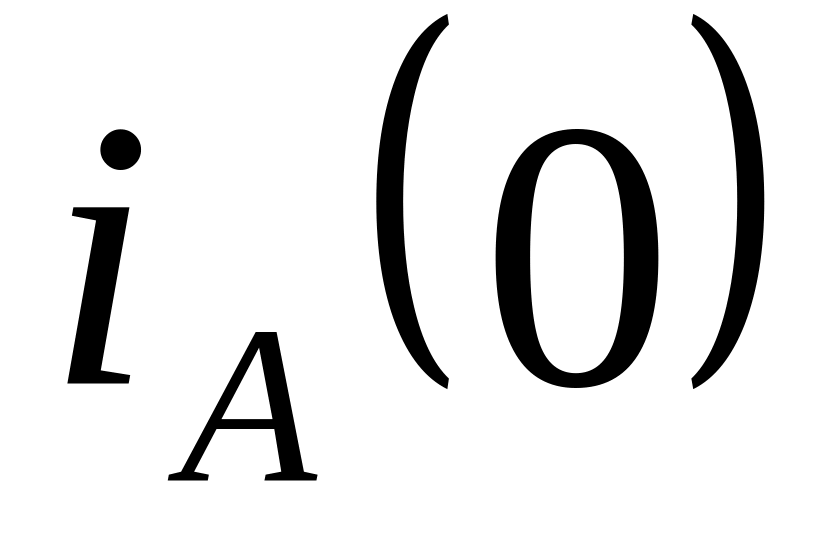

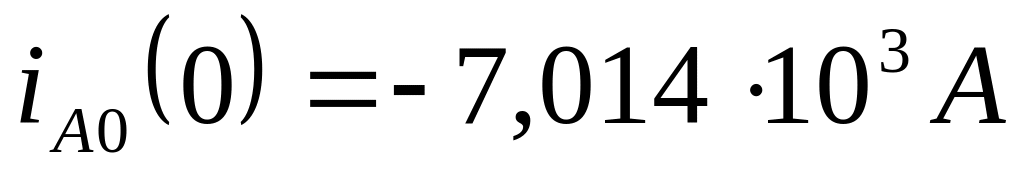

выполним проверку:
=
