1. Источники электромагнитных воздействий. Влияние электромагнитной обстановки.

Под электромагнитной совместимостью понимается способность обо­рудования нормально функционировать в его электромагнитной среде, не соз­давая недопустимых электромагнитных помех для другого оборудования, функционирующего в той же среде.

Уровень электромагнитной совместимости в СЭС — это регла­ментированный уровень кондуктивной электромагнитной помехи, ис­пользуемый в качестве эталонного для координации между допустимым уров­нем помех, вносимых техническими средствами электроснабжающей организа­ции и потребителей электроэнергии, и уровнем помех, воспринимаемых техни­ческими средствами без нарушения их нормального функционирования*

Мощные электромагнитные помехи (МЭМП) — это помехи, которые мо­гут привести к необратимым процессам в элементной базе устройств РЗА, отка­зу и выходу из строя. Определить точно количественную границу термина "мощные помехи" по сравнению с просто "помехой" трудно. В литературе от­мечено, что энергия помехи 0,1 „Л мкДж вызывает выгорание по­лупроводниковых приборов, используемых в диапазоне частот от 1 до 10ГГц. Для полупроводниковых приборов, применяемых на более высоких частотах, уровни выгорания варьируются в пределах 0,01...0,1 мкДж.

По форме помехи разделяют на импульсные и непрерывные. Импульсные помехи - это одиночные импульсы an их последовательность, произвольные по форме и различные по амплитуде, которые появляются в случайные моменты времени. Непрерывные помехи - это помехи промышленной частоты или ее гармоник.

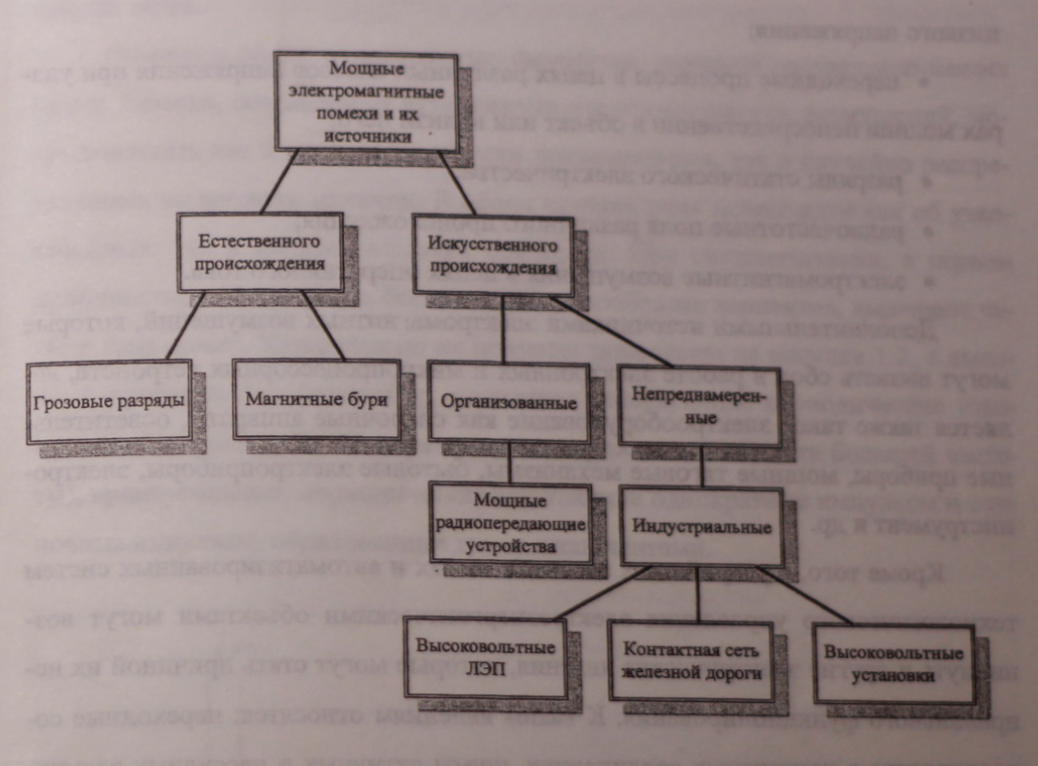

В зависимости от вида и характера источников излучения МЭМП можно разделить следующим образом: ЛЭП, полупроводниковые преобразователи, высоковольтное и сильноточное электрооборудование

Источники электромагнитных воздействий. Характерными источниками электромагнитных воздействий, которые могут оказывать влияние на автома­тические и автоматизированные системы технологического управления элек­тротехническими объектами являются:

• переходные процессы в цепях высокого напряжения при коммутациях силовыми выключателями и разъединителями;

• переходные процессы в цепях высокого напряжения при коротких за­мыканиях, срабатывании разрядников или ограничителей перенапряжений;

электрические и магнитные поля промышленной частоты, создаваемые силовым оборудованием станций и подстанций;

• переходные процессы в заземляющих устройствах подстанций, обу­словленные токами КЗ промышленной частоты и токами молний;

• быстрые переходные процессы при коммутациях в индуктивных цепях низкого напряжения;

• переходные процессы в цепях различных классов напряжения при уда­рах молнии непосредственно в объект или вблизи него;

• разряды статического электричества;

• радиочастотные поля различного происхождения;

• электромагнитные возмущения в цепях оперативного тока. Дополнительными источниками электромагнитных возмущений, которые могут вызвать сбои в работе электронных и микропроцессорных устройств, яв­ляется также такое электрооборудование как сварочные аппараты, осветитель­ные приборы, мощные тяговые механизмы, бытовые электроприборы, электро­инструмент и др.

Кроме того, в устройствах автоматических и автоматизированных систем технологического управления электроэнергетическими объектами могут воз­никнуть и другие электрические явления, которые могут стать причиной их не­правильного функционирования. К таким явлениям относятся: переходные со­противления в контактных соединениях, шумы активных и пассивных элемен­тов, дрейф параметров элементов, разброс времени коммутации в логических устройствах, исчезновения сигналов при передаче, Явления отражения в лини­ях, вибрации и микрофонный эффект в контактах, пьезоэлектрические смеще­ния зарядов при сжатии и изгибах изоляции, а также контактные напряжения, схемоэлектрические и термоэлектрические эффекты в точках соединения про­водников из различных материалов.

Наконец, два следующих вида воздействий должны рассматриваться в особых ситуациях:

• электромагнитные импульсы ядерных взрывов

• магнитное поле Земли при аномальных явлениях на поверхности Солнца.

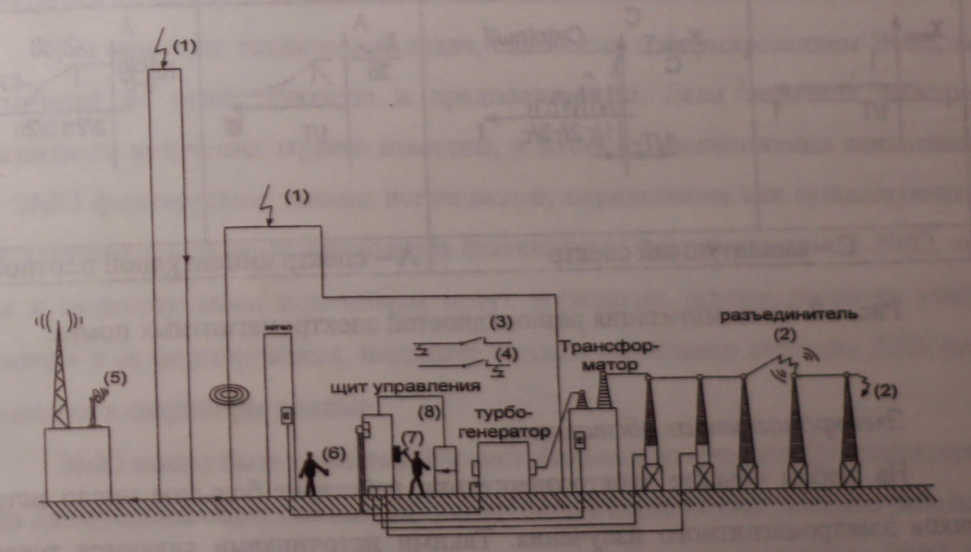

Н а рисунке 1.1 изображены некоторые источники воздействий из отме­ченных выше.

Основные типы и возможные диапазоны значений электромагнитных помех. Помехи, создаваемые источниками электромагнитных возмущений, мо­гут возникать как в виде периодически появляющихся, так и случайно распре­деленных во времени величин. В обоих случаях речь может идти как об узко­полосных, так и широкополосных процессах. При систематизации, в первом приближении, несмотря на бесконечное разнообразие вариантов, выделяют че­тыре типа помех. Характерные их примеры приведены на рисунке 1.2, а имен­но: синусоидальные (например, постоянно действующие периодические узко­полосные помехи в форме переменного напряжения 50 Гц или большей часто­ты), прямоугольные, периодические затухающие однократные импульсы и оди­ночные импульсы, образованные двумя экспонентами.

1 - удар молнии; 2 - переключения и короткие замыкания в сети высокого напряжения; 3 - переключения и КЗ в сета среднего напряжения; 4 - переклю­чения и КЗ в сети низкого напряжения; 5 - внешние источники радиочастотных излучений; 6 - внутренние источники радиочастотных излучений; 7 - разряды статического электричества; 8 - источники кондуктивных помех по цепям пи­тания.

Электромагнитная обстановка,.

На любом объекте электроэнергетики действует большое число источ­ников электромагнитного излучения. Такими источниками являются токоведущие части электроэнергетического и электротехнического оборудования. Ввиду взаимной проницаемости электромагнитных полей в любой облаете пространства в один и тот же момент времени существуют поля различных источников. Они будут оказывать влияние на работу аппаратуры релейной защи­ты, автоматики я измерений (РЗАИ), что может привести к ухудшению качест­ва ее работы или выходу из строя. Вое это является следствием той или иной электромагнитной обстановки. Таким образом, ЭМО в рассматриваемой облас­ти пространства может быть определена как совокупность электромагнитных явлений и процессов в этой области, вызывающих сбой, кратковременные отка­зы в работе или полный выход из строя указанной аппаратуры.

В целом электромагнитная обстановка достаточно сложна даже в стацио­нарных условиях. Она представляет собой наложение полей естественного и искусственного происхождения, причем напряженности полей искусственного происхождения часто существенно превышают напряженности естественных полей. Ситуация осложняется тем обстоятельством, что электромагнитные поля искусственного происхождения подвержены быстрым изменениям вследствие изменения режимов работы объектов электроэнергетики, возникновения ава­рийных снтуахшй и т. д. В результате возникают возмущения стационарной электромагнитной обстановки.

При решении технических задач, связанных с формированием ЭМО, ее разделяют на существующую и предполагаемую. Если источник электро­магнитного излучения заранее известны, и места их расположения неизменны, то ЭМО формируемая такими источниками, определяется как существующая. На практике в основном приходится сталкиваться с предполагаемой ЭМО, ко­гда к существующим источникам могут добавиться другие; ранее не участ­вующие в ее формировании, например молнии или близко лежащие ЛЭП, ока­завшиеся в аварийном режиме»

ЭМО может быть стабильной и нестабильной во времени. Это характерно для движущихся объектов или для источников с переменным режимов работы.

По расположению источников электромагнитного излучения ЭМО да-Шея на внешнюю и внутреннюю. Когда источники оомехонесущих попей ж «илоте* составной частью устройств РЗА, то они создают внешнюю ЭМО.

Если источники помехонесущего поля находятся внутри устройств РЗА, то они создают внутреннюю ЭМО.

Особый интерес представляет внешняя ЭМО. На ее формирование оказы­вают влияние следующие факторы:

-разновидность источников электромагнитных полей и их энергетические характеристики;

-амплитудно-временные характеристики излучения;

-состояние среди в области формирования ЭМО;

-расстояние от источника электромагнитного излучения до рассматри­ваемой области.
