- •1. Классификация металлов
- •2. Кристаллическое строение металла.
- •4. Строение кристаллов (идеальное, реальное).
- •5. Микроскопический анализ металлов
- •6. Кристаллизация.
- •7. Закономерности процесса кристаллизации
- •8. Дендритное строение кристаллов. Строение слитка.
- •9. Аморфное строение
- •10.Упругая и пластическая деформации.
- •11. Дислокационный механизм пластической деформации.
- •12.Способы определения мех. Свойств металлов.
- •1. Испытание на растяжение
- •2. Испытание на твердость
- •3. Испытание на ударную вязкость
- •13. Наклёп
- •14. Металлические сплавы
- •15. Твердые растворы.
- •16. Химические соединения.
- •17. Диаграмма состояния. Построение диаграмм.
- •18. Диаграмма состояния для сплавов, образующие механические смеси. Правило отрезков.
- •19. Диаграмма состояния для сплавов с неограниченной растворимостью в твёрдом состоянии.
- •2 0. Диаграмма состояния для сплавов, образующие ограниченные твердые растворы с эвтектикой.
- •21. Диаграмма состояния для сплавов, образующие ограниченные твердые растворы с перитектикой.
- •22. Диаграмма состояния сплавов образующих химические соединения (без твердых растворов).
- •23. Диаграмма для сплавов с полиморфными превращенными.
- •24. Связь между свойствами сплавов и типом диаграмм.
- •25.Диаграмма железо-цементит
- •26.Углеродистые стали.
- •27. Автоматные стали.
- •28. Чугун.
- •32. Термическая обработка, ее параметры, методы осуществления.
- •34. Структурные превращения при термообработке стали и их классификация. Виды термообработки стали.
- •36. Превращение в стали при нагреве. Образование и рост аустенитного зерна.
- •37. Распад аустенита
- •38. Мартенситное превращение и его особенности.
- •39. Превращение при отпуске закалённой стали.
- •40. Влияние термической обработки на свойства стали
- •41. Термическая обработка
- •43. Прокаливаемость стали
- •44. Отжиг и нормализация стали, их назначение и способы осуществления.
- •45. Поверхностная закалка стали
- •46. Цементация
- •47. Азотирование стали.
- •48. Нитроцементация. Диффузная металлизация.
- •49. Влияние элементов на полиморфизм железа
- •51. Влияние легирующих элементов на превращения в стали.
- •52. Классификация и маркировка легированных сталей
- •53. Цементуемые стали.
- •54. Улучшаемые стали
- •55. Пружинная и шарикоподшипниковая стали.
- •56. Инструментальные стали, их маркировка и области применения
- •57. Быстрорежущие стали
- •58. Штамповые стали
- •59. Твердые сплавы
- •60. Жаропрочные, жаростойкие и нержавеющей стали, их термообработка, свойства и применение.
- •61. Коррозионно-стойкие стали
- •6 2. Алюминий и его сплавы, литейные и деформируемые алюминиевые сплавы, их назначение, термообработка и свойства.
- •63. Медь и ее сплавы
- •64. Баббиты и другие подшипниковые сплавы
- •65. Пластические массы
53. Цементуемые стали.
К ним относятся стали с содержанием углерода от 0.1 до 0.25%. Эти стали подвергают цементации с последующей закалкой и низким отпуском при температуре порядка 150-200 градусов Цельсия. В зависимости от габаритов детали для их изготовления могут использоваться сталь 10–сталь 25 или лигидов. Однако основным показателем, который отличает цементуемые стали от других является содержание углерода. После цементной и термической обработки твердость цементованного слоя составляет около 58–62HRC.
54. Улучшаемые стали
Улучшаемые стали — это углеродистые и легированные стали, содержащие 0,3…0,55% углерода, основным способом упрочнения для них является улучшение (закалка и высокий отпуск), обеспечивающее получение структуры сорбита. Содержание углерода определяет близкий уровень механических свойств 900… 1000 МПа, от ~ 650…750 МПа при высокой ударной вязкости (см. рис. 5.21) как углеродистых, так и легированных сталей. Но эти свойства для углеродистых и легированных сталей достигаются в разных сечениях в зависимости от уровня легирования. Для легированных сталей эти свойства можно получить для деталей большего сечения, упрочняемых во всем объеме.
Углеродистые улучшаемые стали 35, 40, 45, 50, 55 имеют низкую прокаливаемость (до 10… 15 мм). В улучшенном состоянии они применяются для изготовления деталей небольшого сечения и простой формы. В отожженном или нормализованном состоянии эти стали используются для изготовления деталей большого сечения, работающих при невысоких нагрузках. Из сталей 40, 45, 50, 55 производят также детали, отдельные части (поверхности) которых работают на износ (шейки и шлицы валов, зубья шестерен и др.). Эти поверхности подвергают местной закалке ТВЧ.
55. Пружинная и шарикоподшипниковая стали.
Рессорно-пружинные стали предназначены для изготовления рессор, пружин и других упругих элементов. Основное требование к ним — высокий предел упругости, что гарантирует отсутствие пластической деформации при нагрузках. В качестве пружинных применяют углеродистые и легированные стали с 0,6…0,8% С. Детали подвергают закалке и среднему отпуску (420…480 °С). Такая термическая обработка обеспечивает получение структуры троостита и максимальных значений предела упругости (см. рис. 5.21). Углеродистые стали марок 65, 70, 75 обеспечивают необходимые свойства при невысоких напряжениях в изделиях небольшого сечения. Предел упругости этих сталей составляет 630…700 МПа.
56. Инструментальные стали, их маркировка и области применения
К инструментальным относятся стали, предназначенные для изготовления режущего, измерительного, штампового и других инструментов. Основными свойствами этих сталей являются твердость, вязкость, износостойкость, теплостойкость, прокаливаемость. Для некоторых инструментальных сталей большое значение имеет теплопроводность, устойчивость против налипания обрабатываемого металла на металл инструмента и др.
Инструментальные стали делят на углеродистые, легированные и быстрорежущие.
К качественным углеродистым инструментальным сталям относят стали У7, У8, У9, У10, У11, У12, У13; из них изготовляют несложные по конфигурации режущие и измерительные инструменты. Отпуск в зависимости от назначения инструмента и требуемой твердости производится при 150-220°С. Углеродистые стали являются более дешевыми.
Легированные инструментальные стали получают на базе углеродистых инструментальных сталей путем легирования их хромом, вольфрамом, ванадием, марганцем, кремнием и другими элементами. Из легированных инструментальных сталей марок 9ХС, ХВГ, Bl, XB5 и других изготавливают различные режущие инструменты, имеющие сложную конфигурацию.
Ш
тамповые
стали, применяемые при изготовлении
инструментов для обработки металлов
давлением, делятся на два класса в
зависимости от условий работы.
В случаях деформирования металла в холодном состоянии штамповым сталям придают высокую твердость, износостойкость и вязкость, чтобы противостоять динамическим нагрузкам. Штампы для горячей обработки металлов работают в худших условиях, поэтому для их изготовления применяют достаточно сложные по составу легированные инструментальные стали.

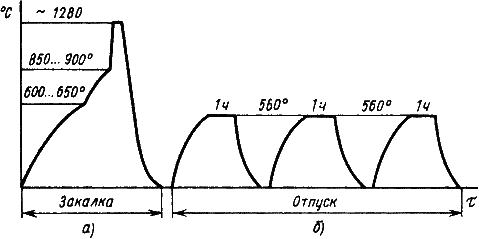

Быстрорежущие стали широко используют для изготовления режущего инструмента, обладающего большой твердостью и работающего при высоких скоростях резания. Быстрорежущая сталь относится к карбидному (ледебуритному) классу сталей. В их состав входят карбидообразующие элементы – хром, вольфрам, ванадий, кобальт, молибден.
