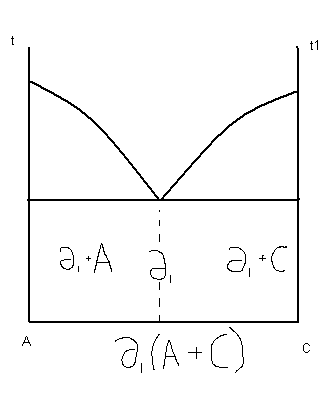

22. Диаграмма состояния сплавов образующих химические соединения (без твердых растворов).

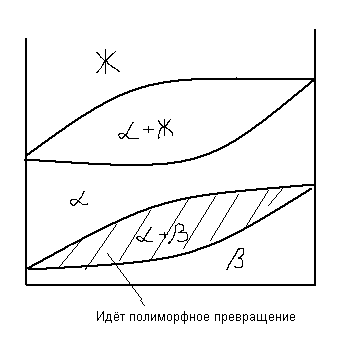

23. Диаграмма для сплавов с полиморфными превращенными.

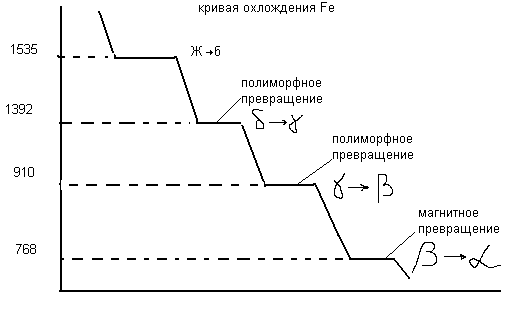

Полиморфные превращения – при которых имеют место изменения кристаллической решетки в твердом состоянии. Магнитные превращения – изменения в строении электронных оболочек, в результате чего металл приобретает ферромагнитные свойства. Железо имеет и полиморфные превращения и магнитные.

δ, β, £ - Fе с ОЦК решеткой.

γ – Fе с ГЦК решеткой.

Только £ - железо ферромагнитное.

24. Связь между свойствами сплавов и типом диаграмм.

Как известно, вид диаграммы состояния зависит от того, какие фазы образуют оба компонента. Свойства сплава также зависят от того, какие соединения или какие фазы образовали компоненты сплава.

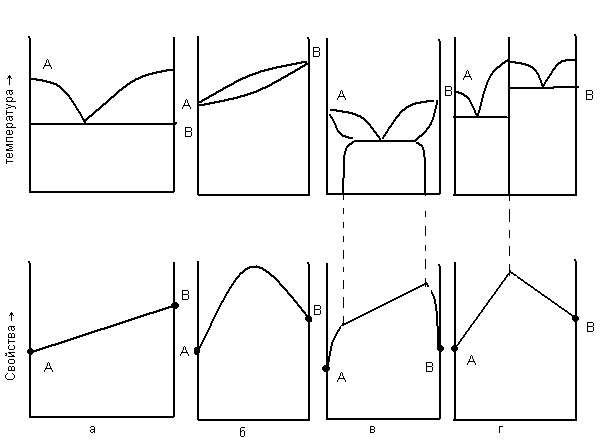

Поэтому очевидно, что между видом диаграммы состояния и свойствами сплава должна существовать определенная связь. На рисунке приведены четыре основных типа диаграмм состояния и соответствующие им закономерности изменения свойств сплава с изменением концентрации:

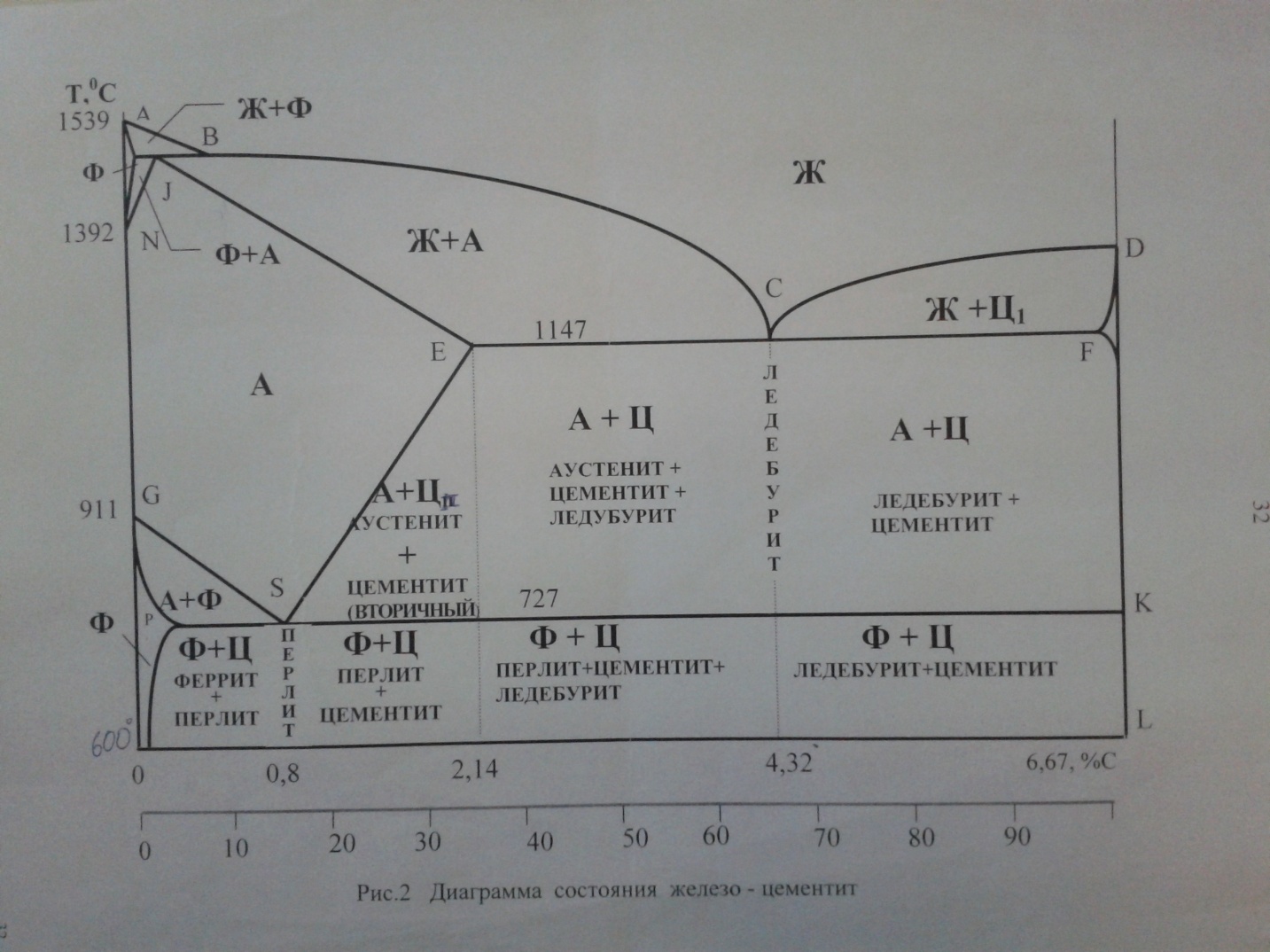

25.Диаграмма железо-цементит

26.Углеродистые стали.

Классификация углеродистых сталей.Углеродистые стали классифицируют:

- по структуре

- по способу получения

- по степени раскисления

- по качеству

- по назначению

По структуре углеродистые стали подразделяют на:

- доэвтектоидные (содержат менее 0,8% С)

- эвтектоидные (0,8% С)

- заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на:

- кислородно-конвертерные

- мартеновские

- электростали

По степени раскисления углеродистые стали бывают:

- спокойные

- полуспокойные

- кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на:

- стали обыкновенного качества

- качественные стали

По назначению углеродистые стали разделяют на:

- конструкционные

- инструментальные

Маркировка углеродистых сталей зависит от их качества и назначения.

Стали обыкновенного качества имеют 3 группы поставки: А, Б, В.

Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют.

Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются.

Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

27. Автоматные стали.

Автоматные стали — это стали повышенной обрабатываемости резанием. При их обработке достигается высокая производительность, обеспечивается малая шероховатость обработанной поверхности, хорошее стружкоотделение. Эти стали используются в основном в массовом производстве для изготовления деталей на станках-автоматах (винтов, шпилек, болтов, гаек, мелких деталей сложной конфигурации и т.п.). Хорошая обрабатываемость резанием достигается за счет повышенного содержания в них серы (до 0,08… 0,35 %) и фосфора (0,06… 0,15 %). Наличие сульфидов способствует образованию при резании стружки надлома и получению низкой шероховатости обработанной поверхности, а также оказывает смазывающее действие, уменьшая трение между обрабатываемой поверхностью, стружкой и инструментом, что повышает стойкость режущего инструмента. Однако наличие серы и фосфора в повышенных количествах снижает вязкость и пластичность сталей, поэтому они имеют пониженную прочность и склонны к хрупкому разрушению.
