4. Монолитные здания, здания повышенной этажности. Конструктивные схемы зданий. Обеспечение общей устойчивости.

Сборно-монолитное строительство зданий повышенной этажности.   Используя рамно—каркасную и рамно—панельную системы сборного или монолитного связевого каркаса и унифицированные крупнопанельные изделия заводского изготовления из типовых блок-секций, можно собирать самые разнообразные типы высотных зданий и сооружений до 18 этажей: точечные, линейно-протяженные, сблокированные в интересные архитектурные композиции. Здания повышенной этажности (25-30 этажей) выполняются из типовых панельных конструкций с обеспечением пространственной жесткости и устойчивости сооружения, усилением монолитными железобетонными стенами, междуэтажными перекрытиями, диафрагмами, шахтами и ядрами жесткости.   В сборно-монолитном варианте необходимо предусмотреть сквозную единую совмещенную технологию выполнения всех работ, ряд взаимоувязанных гибких технологических схем, регулируемых темпом монтажа и ритмом бетонирования конструкций, обеспечивающих минимальную трудоемкость, продолжительность и стоимость как монтажно—бетонных, так и сопутствующих им работ.   За счет высокой механизации, применения современных опалубочных систем, различных химических добавок - ускорителей твердения бетона, этот способ изготовления железобетонных конструкций по каче­ству и срокам строительства стал приближаться к сборному железобетону.

Но монолитные желе­зобетонные, конструкции имеют ряд недостатков, таких как удорожание при зимнем производстве работ, устройство сложных опалубочных систем с невысокой их оборачиваемостью. Основной недостаток Монолитных конструкций - это увеличение, по сравнению со сбор­ными конструкциями, расхода арматурной стали и бетона, так как непосредственно в условиях массового строительства сложно применить предварительное напряжение арматуры.

Конструктивные системы зданий из монолитного железобетона в зависимости от формы опирания перекрытий могут быть:

- с поперечными несущими стенами;

- с продольными несущими стенами;

- комбинированной системы, при которой перекрытия опираются в продольном и поперечном направлении.

Комбинированная система обеспечивает наибольшую несущую способность и жесткость, поэтому применяется для зданий повышенной этажности (16 и более), а также при строительстве в районах с сейсмичностью 7-9 баллов.

Конструктивная система из монолитного железобетона во многом зависит от типа технологического оборудования, применяемого при строительстве.

При возведении зданий из монолитного железобетона используют различные типы опалубки. При объемно-переставной опалубке монолитными выполняют стены и перекрытия, а опалубку после твердения бетона передвигают в направлении продольных или поперечных стен (рис. 1, а, б).

Иной вид опалубки с движением вверх — скользящая щитовая. В этом случае наиболее эффективен технологический процесс, при котором первоначально выполняют вертикальные элементы здания — наружные и внутренние стены.

В домах из монолитного железобетона применяют одно-, двух-, и трехслойные наружные стеновые панели из бетона класса не ниже В5. Для однослойных панелей используют теплоизоляционные материалы, выбираемые в зависимости от требуемой несущей способности и теплоизоляции. Стены из таких материалов имеют декоративный отделочный слой толщиной 20 мм для наружных стеновых панелей и 30 мм — для цокольных. В навесных наружных стенах при слоистом решении теплоизоляционный материал располагают с внутренней стороны.

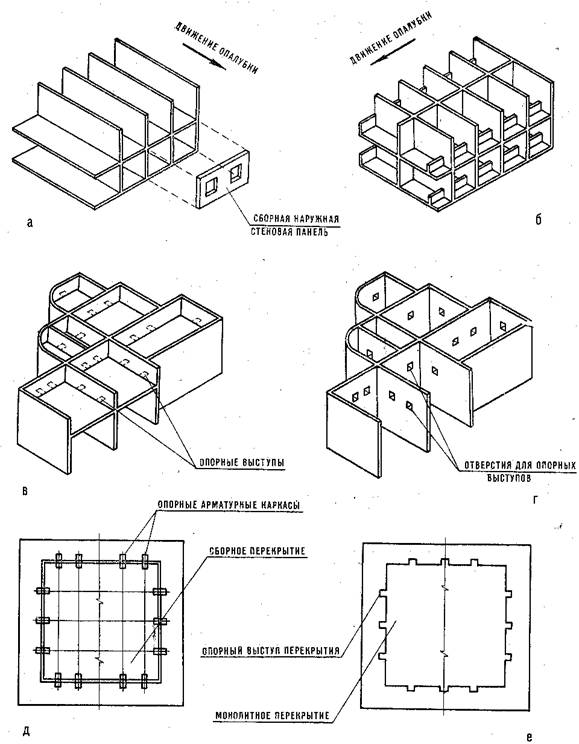

Рис. 1. Принципиальные схемы домов из монолитного железобетона;

А – схема здания в объемно-переставной опалубке поперек здания; б – то же, при продольном движении опалубки, в – схема здания в скользящей опалубке при движении опалубки поперек здания, г – то же, при продольном движении опалубки; д – крепление сборного перекрытия в монолитных стенах, е – то же монолитного.

Внутренние стены — основной несущий элемент для зданий с поперечными несущими стенами и комбинированной системы. К конструкциям внутренних стен предъявляются требования прочности, жесткости, звукоизоляции. Внутренние несущие стены следует выполнять из тяжелого или легкого бетона класса не ниже В7,5 средней плотностью не менее Д1700, а в районах с сейсмичностью более 9 и 9* баллов класса не ниже В15.

Достаточно сложны стены лестничных клеток, в которых устраивают закладные детали для лестничных площадок.

Плиты перекрытия – конструкции, зависящие в большей степени, чем другие, от типа технологического оборудования. В зданиях из монолитного железобетона перекрытия могут быть опертыми по двум, трем и четырем сторонам. В уровне сборных железобетонных перекрытий и покрытий следует предусматривать непрерывное армирование по внутренним и наружным стенам. Монолитные перекрытия наиболее рациональны, так как технология их изготовления непрерывна.

Сложным является устройство плит балконов и лоджий в стенах зданий из монолитного железобетона. Они могут выполняться монолитными одновременно с плитами перекрытий. В этом случае их соединяют с арматурным каркасом панелей перекрытий общими рабочими стержнями.
