4.2. Расчет схемы замещения трансформаторов трдцн-63.

Произведем расчет параметров трансформатора ТРДЦН-63.

Определяем суммарное активное и реактивное сопротивления двух обмоток по формуле (4.1):

Сопротивление каждой обмотки определяем по формуле (4.2):

Так как на подстанции установлено два трансформатора, то определяем эквивалентные параметры:

Определяем и по формуле (4.6)

Определяем суммарные потери двух параллельно работающих трансформаторов по формулам (4.4) и (4.5):

Рассчитаем приведенную мощность подстанции по формуле (4.3):

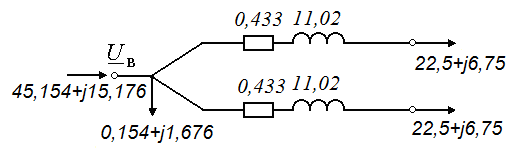

Рисунок 4.3. - Упрощенная схема замещения трансформатора ТРДЦН-63.

4.3. Расчёт приведённой мощности на электростанции.

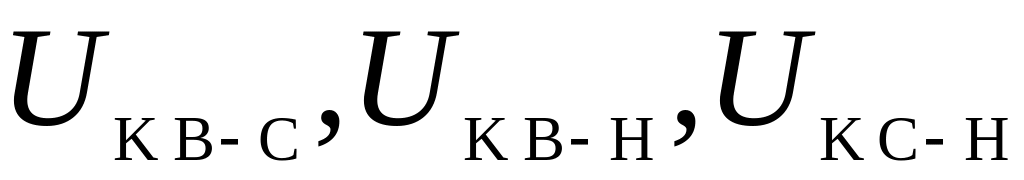

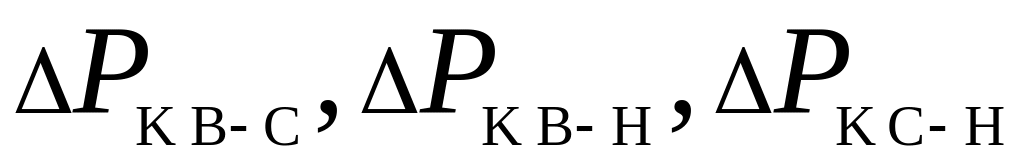

Принципиальная схема трёхобмоточного трансформатора представлена на рис. 4.3, а полная схема замещения совпадает со схемой замещения автотрансформатора (см. рис.3.2). Состав каталожных данных отличается от приведённого в п. 3 тем, что потери мощности короткого замыкания и относительные значения напряжения короткого замыкания между парами обмоток отнесены к номинальной мощности трансформатора (пересчёт не требуется).

Рисунок 4.4. - Изображение трёхобмоточного трансформатора в электрических схемах.

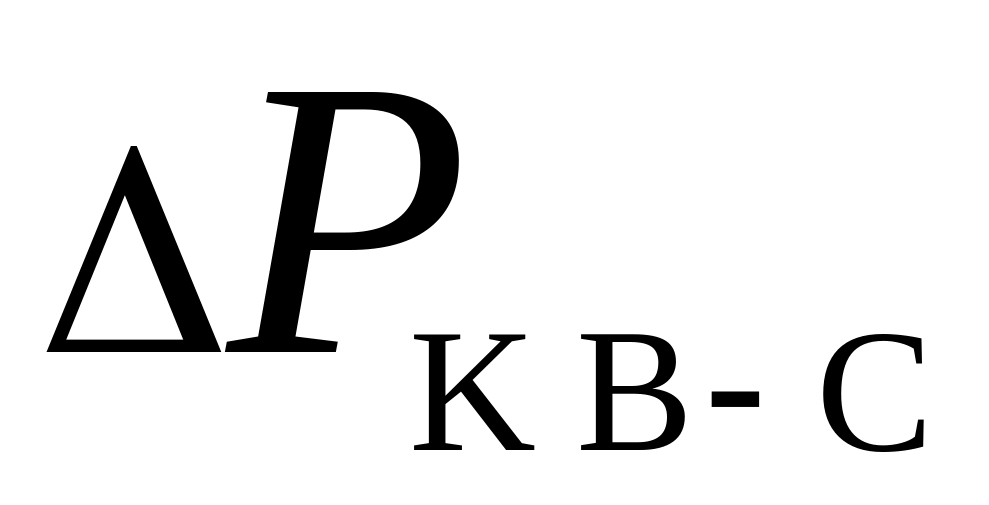

Обычно для современных трансформаторов при равных номинальных мощностях обмоток (100%/100%/100%,) задаётся одно значение потерь короткого замыкания – . Учитывая, что при наличии магнитной связи между обмотками, отношение активных сопротивлений обмоток обратно пропорционально их мощностям, получим для определения активных сопротивлений следующие формулы:

(4.7)

(4.8)

4.4. Расчет схемы замещения трансформаторов тдтн-80.

Произведем расчеты параметров трансформатора ТДТН-80.

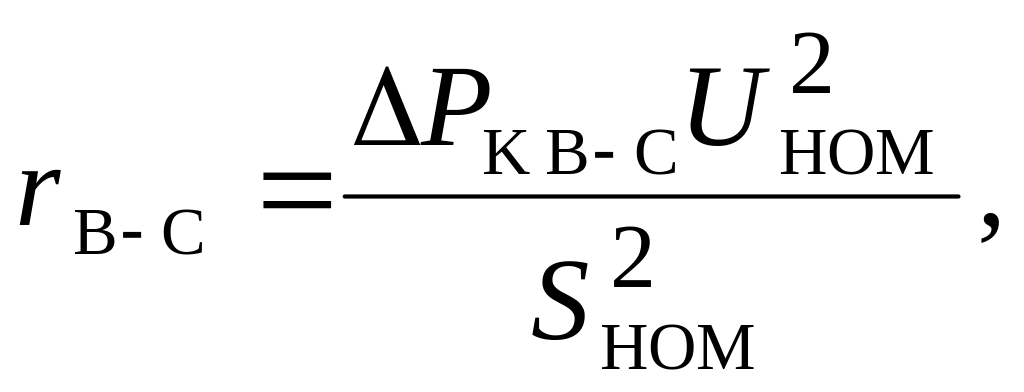

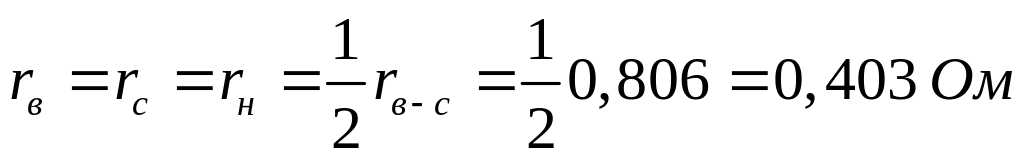

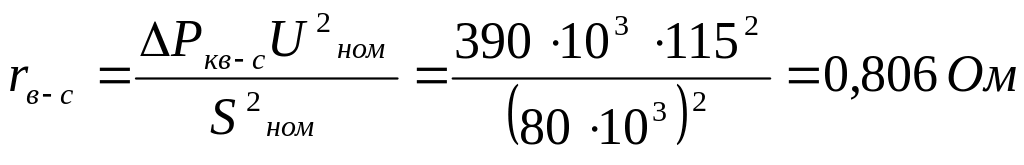

Определяем активные сопротивления по формулам (4.7) и (4.8):

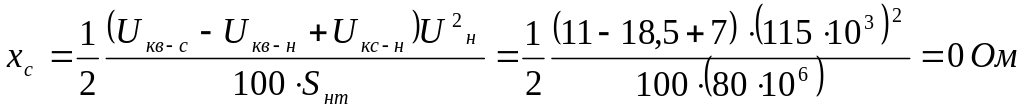

Находим индуктивное сопротивление каждой обмотки:

4.4.1. Эквивалентные параметры упрощенной схемы замещения.

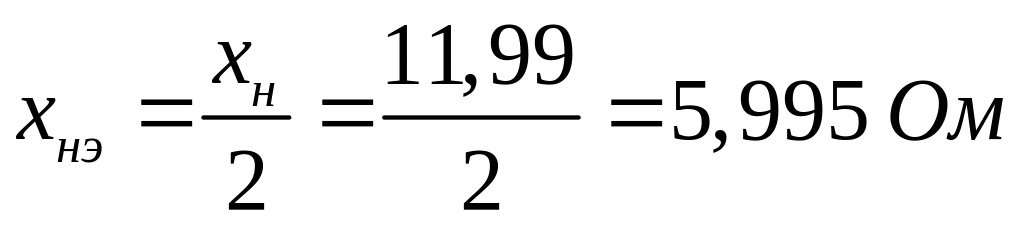

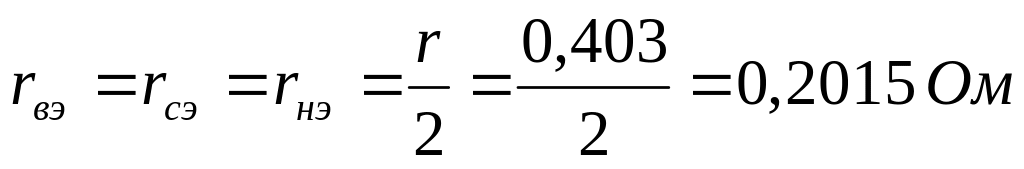

Так как на подстанции установлено два трансформатора, то определяем эквивалентные параметры по формулам (3.11):

4.4.2. Суммарные потери в работающих трансформаторах.

Рассматриваемая в курсовом проекте электростанция (ТЭЦ) выдаёт электроэнергию на трёх уровнях напряжений: генераторном, 35кВ, и в энергосистему по линии 110кВ. Все указанные напряжения меньше 220кВ, поэтому в расчётах электростанция может быть представлена приведённой мощностью на шинах ВН. Если за положительное принять направление мощности, генерируемой на станции, то распределение потоков мощности по обмоткам в эквивалентной упрощенной схеме замещения трансформаторов, установленных на ТЭЦ, соответствует представленному на рис. 4.5.

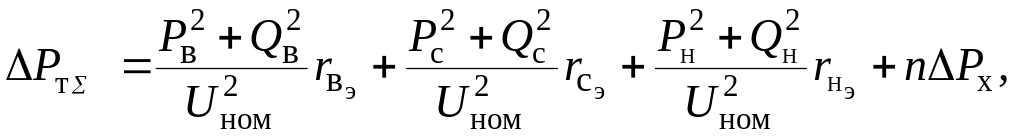

Потери мощности в обмотках не зависят от направления потоков мощности и для схемы замещения (рис. 4.4) суммарные потери в n работающих трансформаторах по приближённым формулам составят:

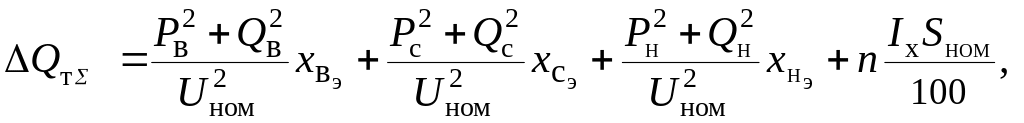

(4.9)

(4.10)

где – суммарные нагрузки на обмотках высшего, среднего и низшего напряжений для n трансформаторов.

Указанные нагрузки применительно к подстанции 5 составляют:

(4.11)

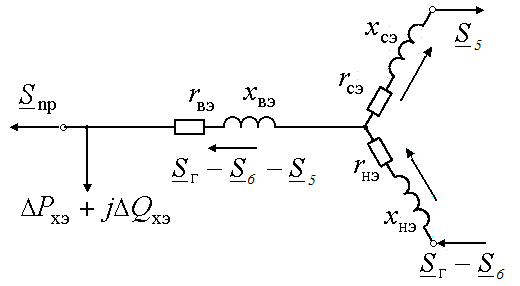

Рисунок 4.5. - Упрощенная эквивалентная схема замещения трёхобмоточного трансформатора.

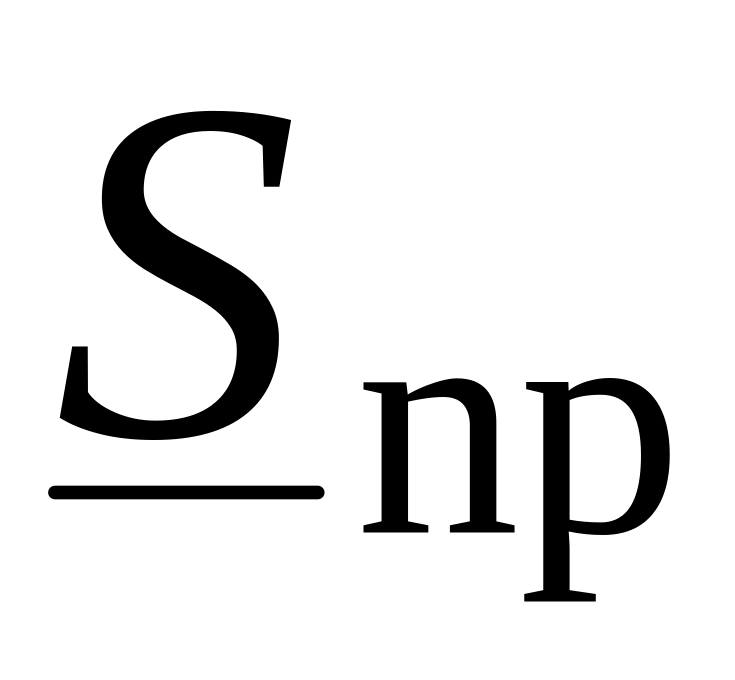

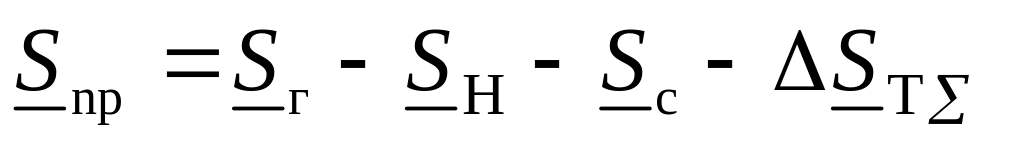

Приведённая мощность подстанции, определяется:

(4.12)

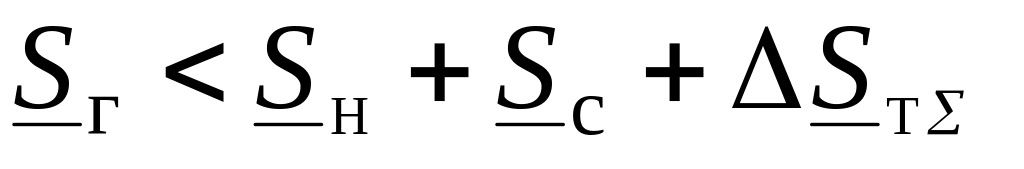

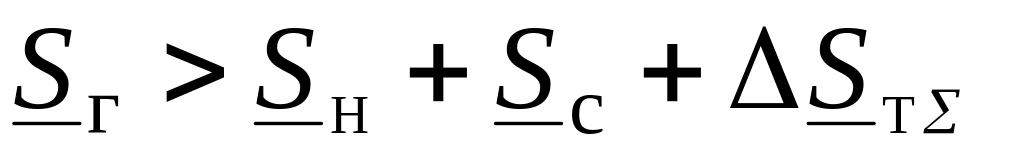

Если полученная в результате расчёта положительна ( ), то ТЭЦ по линии 110кВ выдаёт мощность в сеть (является вторым по отношению к балансирующему узлу (Б) источником мощности). Если отрицательна ( ),то мощности, генерируемой станцией, недостаточно для электроснабжения потребителей, подключенных к этой станции. В этом случае недостающая мощность поступает из системы (из Б) и подстанция рассматривается как нагрузка.

Проведённые для линий передач и подстанций расчёты позволяют составить упрощенную схему замещения электрической сети.

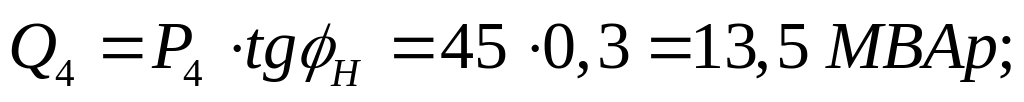

Определяем нагрузки применительно к подстанции 5 по формулам (4.11):

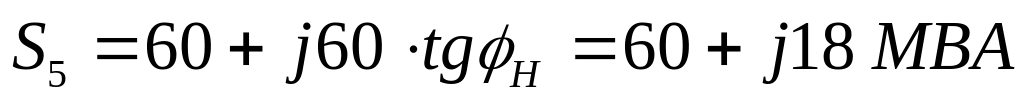

где

тогда

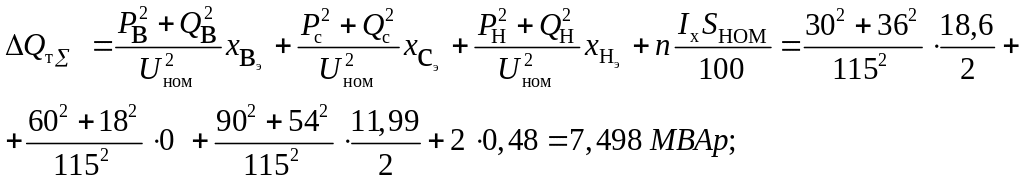

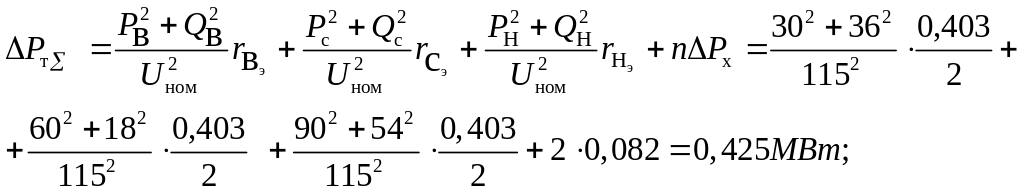

Определяем суммарные потери двух работающих трансформаторов по формулам (4.9) и (4.10):
