Конструирование и расчет свайных ростверков
7.1. Размещение свай в плане фундаментов зданий и сооружений, а также назначение размеров подошвы ростверков осуществляются в соответствии с разд. 7 СНиП 2.02.03-85 "Свайные фундаменты" и п.п. 4.14-4.19 настоящего руководства.
Примерные схемы размещения свай в плане приведены на рис. 13, а,б,в.

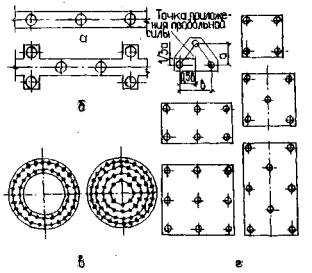

Рис. 13. Схемы расположения свай:
а - под ленточными фундаментами; б - один ряд с парными сваями; в - круглых кольцевых и в свайном поле; г - в кустах
7.2. Головы свай в кусте объединяются железобетонным ростверком, составляющим одно целое с переходной ступенчатой частью фундамента и подколонником.
7.3. Подошва ростверка может располагаться ниже поверхности земли (низкий ростверк) и выше (высокий свайный рострерк).
7.4. После размещения свай в плане и конструирования ростверка для фундаментов с вертикальными сваями уточняется расчетная нагрузка на каждую сваю N, кН (тс), по формуле
(20)
где Nd, Мx, Мy - соответственно расчетная сжимающая сила (равнодействующая вертикальных сил), кН (тс), и расчетные изгибающие моменты относительно главных центральных осей x и yв плоскости подошвы ростверка, кН·м (тем);
n - количество свай в свайном фундаменте;
X, Y - расстояния от главных осей свайного фундамента в плане до оси сваи, для которой вычисляется нормальная нагрузка, м;
Хi, Yi - расстояния от главных осей до оси каждой сваи, м;
Fd - наименьшее значение расчетной нагрузки сдай по материалу ствола или по грунту основания, кН (тс).
Примечание. При кратковременных и особых нагрузках (ветровых, крановых и др.) допускается перегрузка крайних свай до 20 % их расчетной нагрузки по грунту.
7.5. Под низкие ростверки следует предусматривать подготовку из бетона класса В7,5 (M100) толщиной не менее 100 мм, в слабых и водонасыщенных грунтах - до 150 мм.
7.6. Высота ростверка определяется по расчету и должна быть не менее 400 мм.
7.7. Головы буронабивных свай должны заделываться в ростверке по длине:
в свайном фундаменте, работающем только на вертикальные сжимающие нагрузки при монолитных ростверкам - на 50-100 мм, а выпуски арматуры для связи с ростверками должны быть не менее 250 мм;
в свайном фундаменте, работающем на горизонтальные или вертикальные растягивающие нагрузки при жестком сопряжении ростверка со сваями - не менее 100 мм, а выпуски рабочей арматуры с заделкой в ростверке на длину их анкеровки следует предусматривать в соответствии со СНиП 2.03.01-84 "Бетонные и железобетонные конструкции", но не менее 300 мм.
7.8. Верхние концы свай-стоек и свай-оболочек заводского изготовления, работающие в фундаментах только на вертикальные нагрузки, должны заделываться в ростверке по длине не менее 80 мм без арматуры работающие на вертикальные и горизонтальные нагрузки должны заделываться при низком ростверке по высоте не менее 300 мм, а при высоком - по высоте, установленной расчетом, но не менее диаметра круглого или стороны квадратного сечения.
Примечания: 1. Головы свай, поврежденные в процессе производства работ, подлежат разбивке до прочного бетона с последующим добетонированием в опалубке.
2. Высота заделки верхних концов свай в фундаментных подушках из бетона, уложенного подводным способом, не учитывается.
7.9. Расчет верхних уширений стволов буронабивных свай-(опор), сопряжений с колонной, ростверков и безростверковых свайных фундаментов следует выполнять в соответствии со СНиП 2.03.01-84 "Бетонные и железобетонные конструкции", а также приложениями 9-12 Руководства по проектировании свайных фундаментов, дополняющего СНиП 2.02.03-85 "Свайные фундаменты".
