Раздел 4 Оценка величины нелинейных искажений. Обоснование применения и выбор оос
4.1 Определение коэффициентов гармоник
а) Определение коэффициента гармоник мощного транзистора по выходной характеристике транзистора КТ819B (Приложение А)

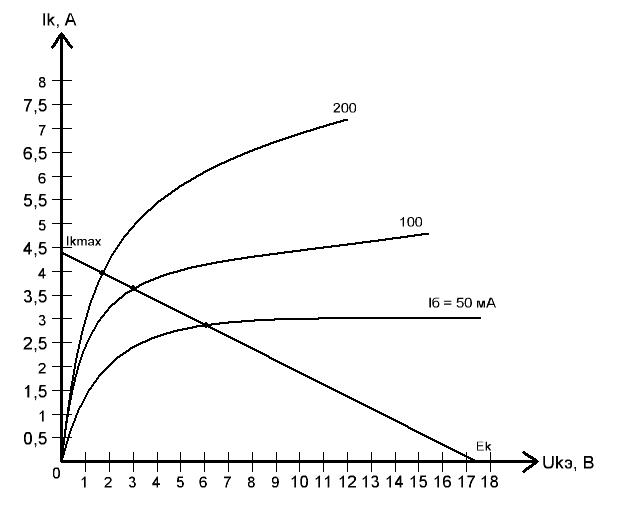

Рисунок 4 Выходная характеристика транзистора КТ819B (приложение А)
Коэффициент
усиления по току меньшего отрезка,
:
(16)
где
= 0,4 А – разность
тока коллектора
= 0,04 А – разность
тока базы
Коэффициент
усиления по току большего отрезка,
:
(17)
где
= 0,8 А – разность
тока коллектора
= 0,02 А – разность
тока базы
Отношение
коэффициента усиления,
:
(18)
Рассчитав отношение коэффициентов, по таблице 4.1 определим коэффициент гармоники.
Таблица 4.1 Влияние неравномерности характеристик на коэффициент гармоник
|
1 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
0,3 |
0,2 |
|
0 |
3 |
5 |
6,5 |
8 |
10 |
15 |
25 |
40 |
В режиме класса В
коэффициент необходимо увеличить в
полтора раза
:
(19)
где
= 40 – коэффициент
гармоник класса А
б) Определение коэффициента гармоник маломощных транзисторов по выходной характеристике транзисторов КТ814Б, КТ815Б(приложение А)
y

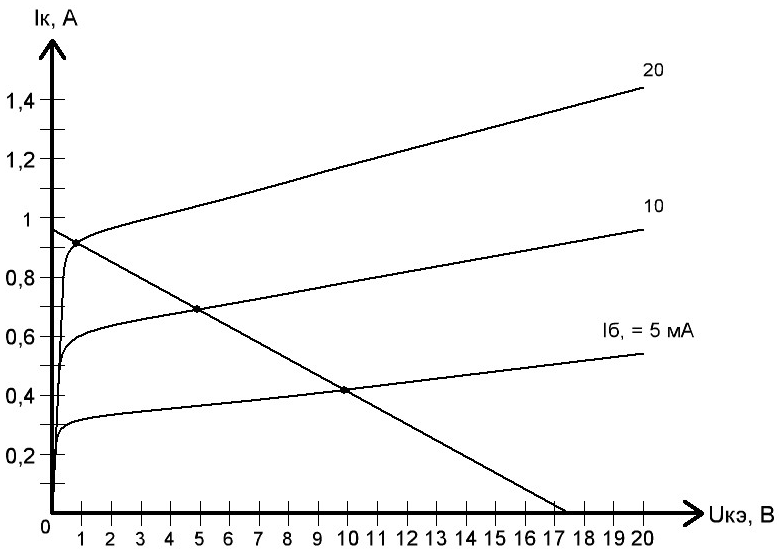

Рисунок 5 Выходная характеристика транзисторов КТ818, КТ819
Кi/=
=
=15
(20)
где
Кi/ - коэффициент усиления по току меньшего отрезка
I/
= 0,3 мА – разность тока коллектора
Iб/ = 0,02 мА – разность тока базы
Кi//=
=
=40
(21)
где
Кi// - коэффициент усиления по току большего отрезка
I// =0,8мА – разность тока коллектора
Iб//=0,02мА – разность тока базы
=
=0,37
(22)
где
- отношение коэффициентов усиления
Рассчитав отношение коэффициентов, по таблице 4.1 определим коэффициент гармоник.
В режиме класса В коэффициент необходимо увеличить в полтора раза:
КВгмм = КАгмм *1,5 = 25*1,5 = 37,5 %
где
КАгмм = 1,5 – коэффициент гармоник класса А.
4. 2 Определяем коэффициент гармоник общий
Определяем коэффициент гармоник для схемы с общим коллектором, Кокг
Кокг=Коэг*(1-Кок)= 53,03* (1 – 0,99) = 0,53 (23)
где
Кок = 0,99 – коэффициент усиления для схемы с общим коллектором.
Так как коэффициент гармоник меньше заданного значения и граничная частота больше заданной частоты, от отрицательная обратная связь не нужна
4.3 Определение глубины ООС, Fок
Fок=
=
=1,06
(24)
где
Кг =0,53– коэффициент гармоник оконечного каскада.
Кгдоп =0,5 – допустимый коэффициент гармоник.
