7 Розбивка земляного полотна в насипу і виїмці розбивка резервів

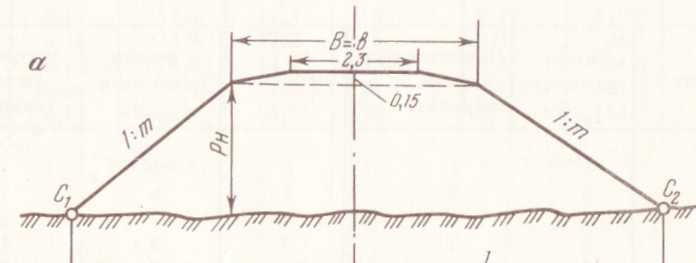

Рисунок 7.1- Поперечний профіль земляного полотна на рівній місцевості

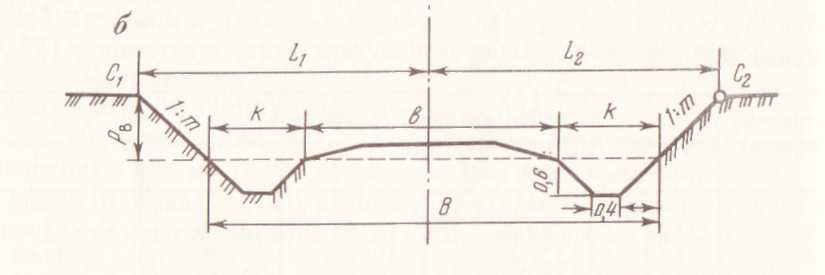

а-насип; б – виїмки.
Розбивка земляного полотна перед початком робіт залючається в тому, що необхідно знайти на місцевості точку пересічення відкосу насипу або виїмки з поверхнею землі (т.С1 і С2 рис5) і поставити тут укісник.
Приклад:
Розбити на місцевості насип і виїмку,
якщо робоча висота насипу р
=4м,
виїмки р
=5м.
Поверхність землі рівна. Відкоси 1:1,5.
Визначити відстань L,
від
осі до підошви насипу або до бровки
виїмки( т.С1 і С2)
L =L = 0.5B=p∙m (м) (7.1)
Якщо насип , то В=b- ширина земполотна ( по нормах) .
Якщо виїмка, то В= b+2k. де k-ширина кювету по верху. Для типових кюветів k=1,9м.
Відповідно для виїмки В=b+3.8м. Приймаємо b=7.0м
Звідси для:
насипу L =L =0,5∙7,0+4∙1,5=3,5+6,0=9,5м
виїмки В=7,0+3,8=10,8м, тоді
L =L =0,5∙10,8+5∙1,5=5,4+7,5=12,9м
Далі від осі траси відкладаємо розміри L і L і відповідно знаходимо точки С1 і С2 на місцевості.
Польові роботи для насипу проводять в такій послідовності:

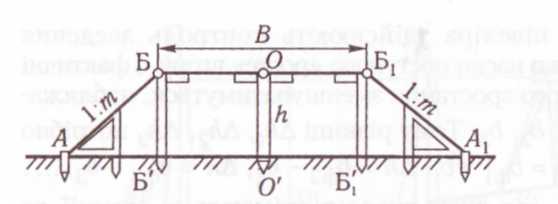

Рисунок 7.3- Розмічування поперечних профілів у насипу
На
місцевості кілочками закріплюють
положення проекцій брівок Б
,
Б1
і положення підошви насипу А, А1. В точках
Б
,
Б1
встановлюють
Г-подібні візирки, за якими роблять
відсипання насипу. Для підвищення
точності відсипання насипу і формування
його схилів у т А і А1 підошви встановлюють
укісники у вигляді трикутників , на яких
задають ухил відкосу 1:m
(рис7.4)
Польові роботи для виїмки проводять в такій послідовності:
В точках А і А1, які показують польові брівки виїмки , забивають кілочки і ставлять укісники , на яких задають 1:m, а глибину виїмки контролюють нівеліром.
Завдання :
По даних таблиці 4 виконати розбивку насипу і виїмку (відкоси 1:1,5) на рівнинній місцевості . Ширина земляного полотна 6,5м.В масштабі 1:100 на міліметровці викреслити схему розбивки.
Таблиця 4
-
Варіант
Робочі висоти ,м
Насип р
Виїмка р
1,11,21
3,5
4,2
2,12,22
4,5
3,8
3,13,23
5,5
4,3
4,14,24
4,6
3,9
5,15,25
3,7
4,8
6,16,26
4,3
5,3
7,17,27
5,7
4,5
8,18,28
5,2
4,4
9,19,29
4,2
3,8
9,20,30
5,4
4,6
