Геодезичні роботи при монтажі пролітної будови
Геодезичні роботи, виконувані при спорудженні пролітної будови, забезпечують точність його зборки відповідно до проекту. Вимірами, виконуваними по закінченні зборки, контролюють результати зборки й відхилення від проекту.
Пролітні будови розрізняються по матеріалі (залізобетонні, металеві, комбіновані); по конструкції (балкові, аркові, рамні й ін.); по методу зборки (на риштованнях, у навіс, поздовжній або поперечний насуви, доставка на плаву). Методи геодезичних робіт при зборці прольоту й контролі результатів зборки залежать від перерахованих факторів.
Контроль за монтажем пролітної будови в плані полягає в перевірці прямолінійності головних балок або коробчатых елементів прольоту. Прямолінійність елементів прольоту контролюють методом бічного нівелювання. Теодоліт T1 (мал. 9.4) орієнтують паралельно осі прольоту. До контрольованих вузлів послідовно прикладають пятку горизонтальної рейки Р (або лінійки) і беруть отсчеты а1, а2, …, а4; b1, b2…,b4... Результати вимірів порівнюють із проектними величинами й визначають відхилення від допусків.
Рис. 9.4 Контроль зборки прольоту методом бічного нівелювання
Крім прямолінійності елементів прольоту, контролюють довжину елементів d1, d2, …, d6 і за допомогою теодоліта T2 відхилення з1, з2 торців прольоту від перпендикуляра до його осі.

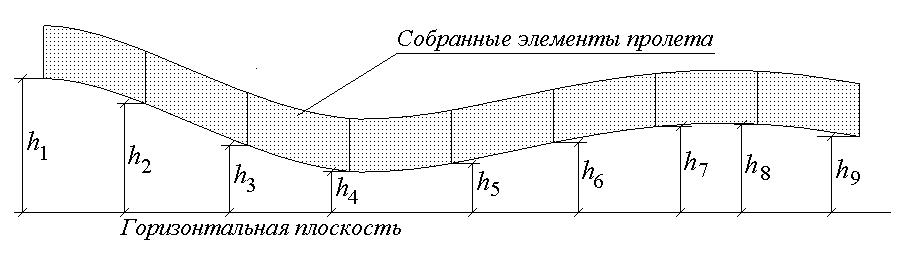

Висотний контроль зборки пролітної будови виконують, визначаючи шляхом нівелювання значення ординат висот h1, h2,…, h9 (мал. 9.5) елементів зібраного прольоту, що характеризують будівельний підйом. Значення ординат порівнюють із проектними даними. Відхилення повинні відповідати допускам, зазначеним у нормативних документах
