Міністерство освіти і науки України
Полтавський будівельний технікум транспортного будівництва
Методичні вказівки до навчальної практики розбивочні роботи
Галузь знань – 0601 «Будівництво та архітектура»
Напрям підготовки – 6.060101 «Будівництво»
Спеціальність - 5.06010109 «Будівництво, експлуатація і ремонт автомобільних доріг і аеродромів»

Полтава 2010
Укладач – викладач першої категорії В.П Горєва
Консультанти - викладачі вищої категорії Подпорін Ю.В. ,Котовий Є.Г.
Методичні вказівки складені з метою пояснення методики розбивочних робіт та допомоги при виконанні студентами відповідних розрахункових та графічних завдань. Індивідуальні завдання, що виконуються студентами в роботі, спрямовані на поглиблення теоретичних знань та практичних навичок виконання робіт з винесення на місцевість точок та ліній за їх проектними характеристиками.
Наведені у вказівках числові приклади допоможуть студентам при виконанні завдань виявити самостійність та досягти необхідного рівня якості роботи.
Зміст
ст.
- Відновлення траси автомобільної дороги…………………… 5 - Винесення в натуру проектного кута……………………………5…

- Винесення на місцевості точки з заданою проектною відміткою………………………………………………………… …9
- Розбивка на місцевості лінії заданого ухилу…………………… 11 - Розбивка лінії за допомогою нівеліру………………………… .11
- Розбивка лінії за допомогою теодоліта……………… 14

- Розбивка на місцевості кругових кривих 17
4.1 Розрахунок елементів кругової кривої 18
4.2 Детальна розбивка кривої способом прямокутних координат від тангенсів……………………………………………………………….. 19
4.3 Детальна розбивка кривої способом кутів і хорд 25
- Визначення висоти підвісу ліній електропередач…………… 31
- Визначеннянедоступних відстаней…………………………… 36
- Розбивка земляного полотна в насипу і виїмці…………… 40

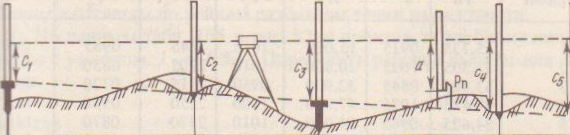

- Розбивка на місцевості горизонтальної площадки… 43
- Геодезичні роботиприбудівництві мостів…………… 53
1 Відновлення траси автомобільної дороги
1.1 Винесення в натуру проектного кута
При розбивці кута β (рис. 1.1а) опираются на закріпленні на місцевості точку A – вершину кута і направлення AB – одну зі сторін кута.

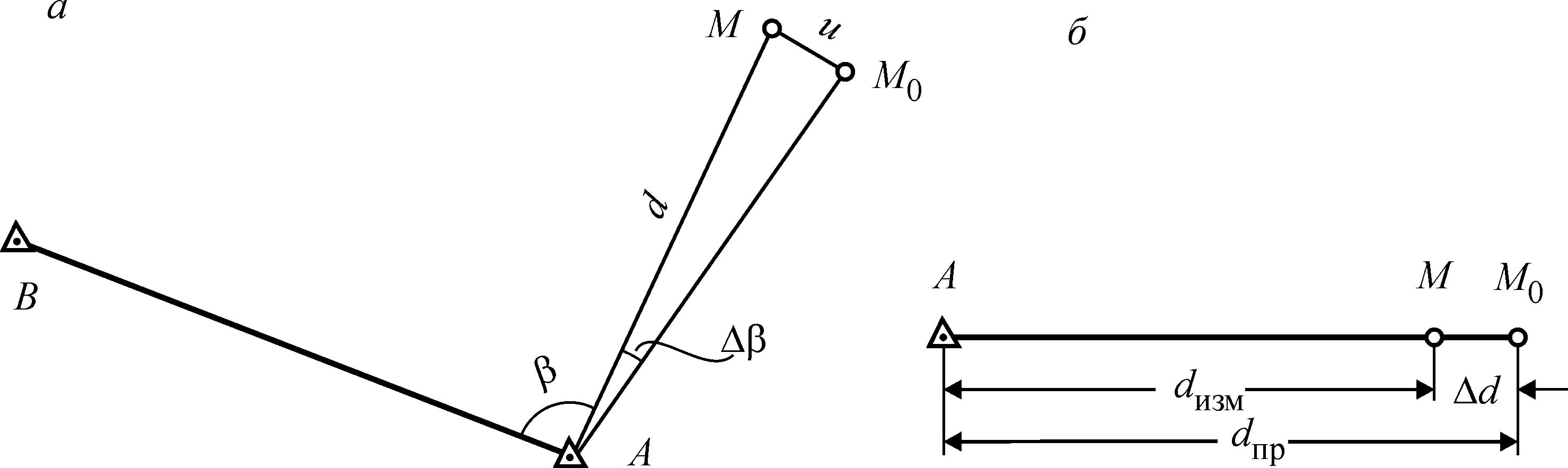

Рис. 1.1 Схема виносу в натуру розбивчих елементів:
а – проектного кута; б – проектної відстані
В пункті А встановлюють теодоліт, наводят трубу на пункт B і берут відлікт по горизонтальному кругу. Потім повертають алідаду и встановлюють відлік на горизонтальному крузі, який дорівнює суммі раніше взятого відліку і кута β. В направлені візирної осі на проектному віддалені від точки A фіксують на місцевості точку M, закріплюючи побудований кут.
Для контролю і послаблення похибки вимірювань побудованого кута повторюють при іншому положенні вертикального круга теодоліта. За кінцеве положення точки М приймають середнє із результатів .
Винесення в натуру проектної відстані. Від закріпленої на місцевості точки A (рис. 1.1, б) у заданому напрямку відкладають відрізок, горизонтальне проложение якого дорівнює заданій проектній відстані dпр. Кінець побудованого відрізка M закріплюють.
Якщо потрібно підвищити точність побудови, відрізок АМ ретельно вимірюють і виправляють необхідними виправленнями. При цьому, як правило, виявляється, що обмірювана відстань dвим не дорівнює проектному dпр. Тоді обчислюють величину виправлення
Δd = dпр  dвим, (1.1)
який відкладають від кінця відрізка М при позитивному знаку вперед, при негативному – назад. Отриману точку M0 закріплюють.

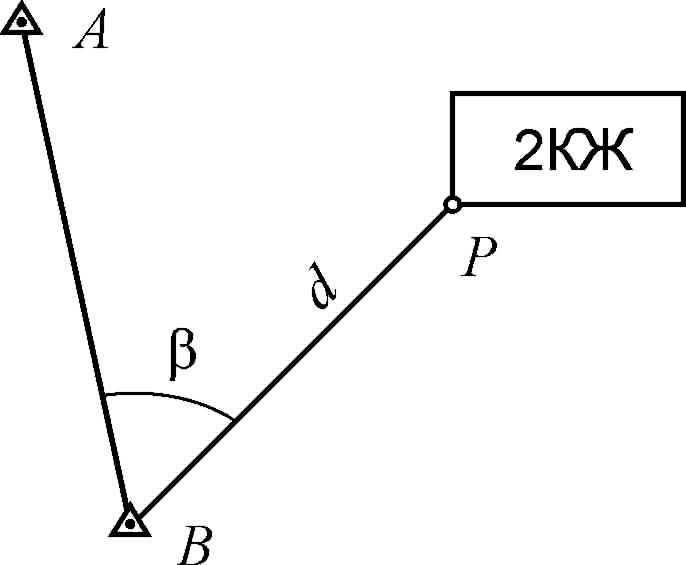

Рис. 1.2 Винесення на місцевість точки P
Спосіб полярних координат (рис 1.2). Положення проектної точки Р на місцевості знаходять шляхом побудови на геодезичному пункті B кута β і відкладення горизонтальної відстані d. Проектні значення разбивочных елементів (кута β і відстані d) обчислюють по проектних координатах точки Р и відомим координатам пункту A.
Спосіб полярних координат знайшов особливо широке застосування з появою електронних тахеометрів, що дозволяють одним приладом одночасно відкласти й проектний кут β, і відстань d.
Спосіб лінійної зарубки. Положення точки Р знаходять, відкладаючи одночасно дві проектних відстані d1 й d2 від пунктів мережі А и В (мал. 1.3 а). Спосіб зручний, коли для відкладення відстаней користуються мірними приладами (рулетками, стрічками), а відстані d1 й d2 не перевищують довжини мірного приладу.
Спосіб прямої кутової зарубки. На місцевості, на опорних пунктах A й B теодолітом відкладають кути β1 й β2 (мал. 1.3, б). У перетинанні двох напрямків – сторін побудованих кутів – знаходять положення точки P.
Спосіб застосовують, наприклад, при виносі на споруджувану опору моста її центра. Установивши на березі в пунктах A й B теодоліти, відкладають від лінії AB кути β1 й β2, у результаті чого орієнтують труби на проектне положення центра опори P. На опорі по вказівках спостерігачів з берега знаходять і закріплюють його положення.


Рис. 1.3 Винесення на місцевість точок:
а – способом лінійної зарубки; б – способом прямої кутової зарубки
Спосіб прямокутних координат застосовують, коли на місцевості закріплені координатні осі, наприклад, лінії будівельної сітки. Для винесення в натуру кута будинку F (мал. 1.4, а) обчислюють збільшення координат від пункту будівельної сітки B1 до проектної крапки F (див. мал. 1.2, б):
Δx = x – x1 й Δy = y – y1,
потім одне зі збільшень відкладають по лінії сітки, а інше - перпендикулярне їй.
Спосіб полярних координат (рис 1.4). Положення проектної крапки Р на місцевості знаходять шляхом побудови на геодезичному пункті B кута β і відкладення горизонтальної відстані d. Проектні значення разбивочных елементів (кута β і відстані d) обчислюють по проектних координатах крапки Р и відомим координатам пункту A.
Спосіб полярних координат знайшов особливо широке застосування з появою електронних тахеометрів, що дозволяють одним приладом одночасно відкласти й проектний кут β, і відстань d.

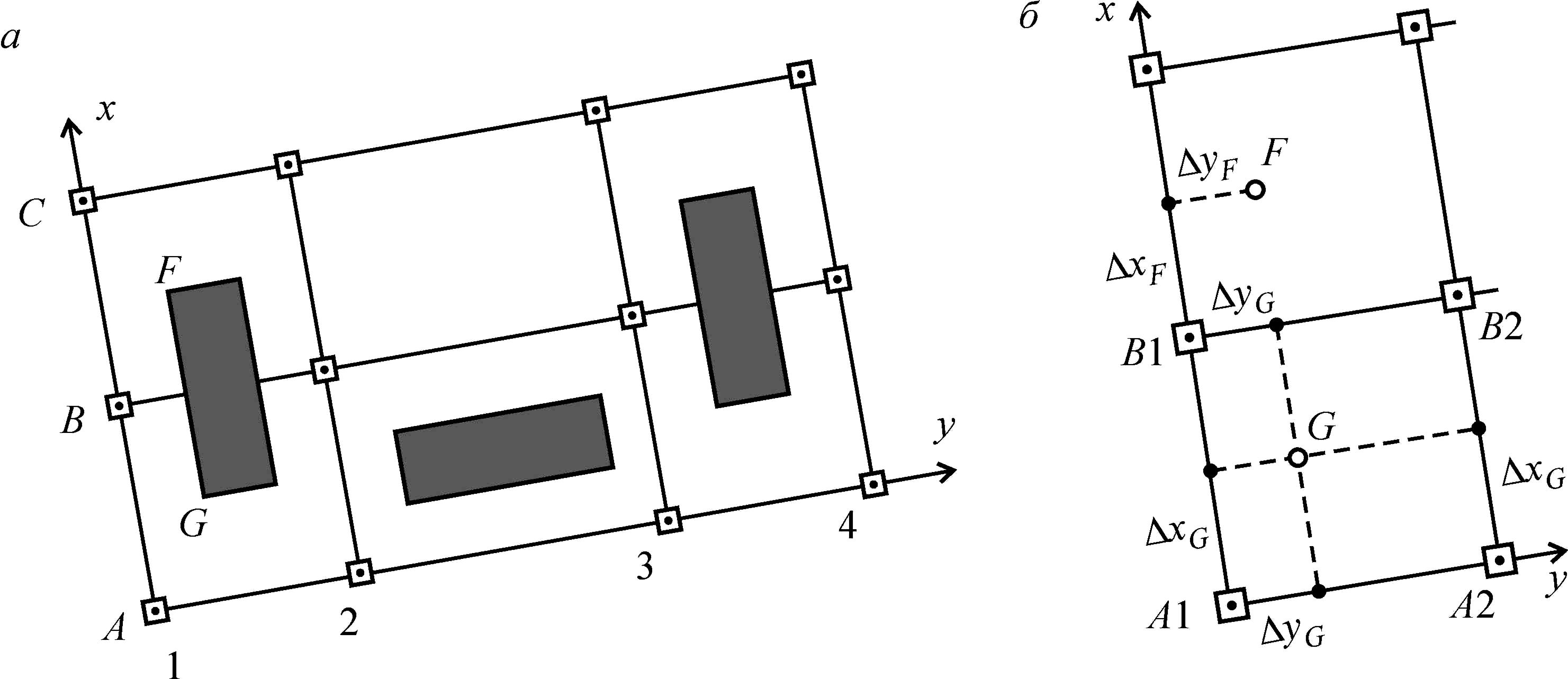

Рис. 1.4 Будівельна сітка:
а – схема; б – винос на місцевість точок прямокутних координат і створів
Індивідуальне завдання: винести на місцевість проектний кут і проектну відстань.
Вихідні дані:
- Номер студента за списком групи N;
- Кутβ =N+40;
- Відстань d=N+40;
Надати:
- Короткий пояснювальний текст з підрахунками;
- Схему побудови точки М.
