14. Разделив изгибающий момент на осевой момент сопротивления, получим:

1. нормальное напряжение; 3. допускаемую силу;

2. момент инерции; 4. касательное напряжение

15. К стальному валу круглого поперечного сечения приложены два момента Т₂ =30 кН·м и Т₁. Определить при каком значении момента Т₁ угол поворота правого концевого сечения вала равен нулю ?

1. Т₁ =15,7 кН·м;

2. Т₁ =20 кН·м;

3. Т₁ =45 кН·м;

4. Т₁ =30 кН·м;

16. Условие прочности на смятие имеет вид :

1. ; 2. ; 3. ; 4. .

17. Какое из приведенных выражений будет соответствовать проектировочному расчету на срез ?

1. ; 2. ; 3. ; 4. .

18. Болт диаметром d растягивается силой F. Какими зависимостями необходимо воспользоваться для определения площади среза и площади смятия?

1. ; ;

2. ; ;

3. ; ;

4. верны ответы 2 и 3 .

19. Каково назначение механических передач?

1. Уменьшать потери мощности

2. Соединять двигатель с исполнительным механизмом

3. Передавать механическую энергию с одновременным преобразованием параметров движения

4. Совмещать скорости валов

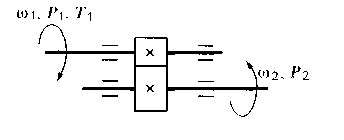

20. Для изображенной передачи определить момент нам ведущем валу, если Р₂=8,5 кВт; ω₂=12 рад/с; u=2; η=0,96

1. 708,5 Нм

2. 301,2 Нм

3. 368,9 Нм

4. 7,02 Нм

«УТВЕРЖДАЮ»

Зам.директора по УР

__________И.А.Титова

01.09.2012г

Экзаменационный билет № 12.

По дисциплинам «Гидравлика, пневматика и термодинамика» и «Техническая механика»

1 Часть - ответить на вопросы, выбрав правильный ответ

2 Часть – рассказать принцип работы гидравлического или пневматического устройства

1. Идеальной жидкостью называется

а) жидкость, в которой отсутствует внутреннее трение; б) жидкость, подходящая для применения; в) жидкость, способная сжиматься; г) жидкость, существующая только в определенных условиях.

2. Вес жидкости в единице объема называют

а) плотностью; б) удельным весом; в) удельной плотностью; г) весом.

3. Кинематический коэффициент вязкости обозначается греческой буквой

а) ν; б) μ; в) η; г) τ.

4. Раздел гидравлики, в котором рассматриваются законы равновесия жидкости называется

а) гидростатика; б) гидродинамика; в) гидромеханика; г) гидравлическая теория равновесия.

5. "Давление, приложенное к внешней поверхности жидкости, передается всем точкам этой жидкости по всем направлениям одинаково"

а) это - закон Ньютона; б) это - закон Паскаля; в) это - закон Никурадзе; г) это - закон Жуковского.

6. Часть периметра живого сечения, ограниченная твердыми стенками называется

а) мокрый периметр; б) периметр контакта; в) смоченный периметр; г) гидравлический периметр.

7. Расход потока обозначается латинской буквой

а) Q; б) V; в) P; г) H

8. Течение жидкости без свободной поверхности в трубопроводах с повышенным или пониженным давлением называется

а) безнапорное; б) напорное; в) неустановившееся; г) несвободное (закрытое).

.

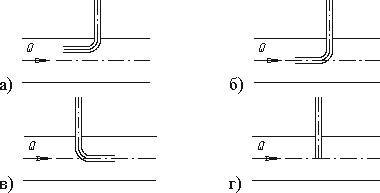

9. На каком рисунке трубка Пито установлена правильно

10. Местные потери энергии вызваны

а) наличием линейных сопротивлений; б) наличием местных сопротивлений; в) массой движущейся жидкости; г) инерцией движущейся жидкости.

11. Для измерения скорости потока используется

а) трубка Пито; б) пьезометр; в) вискозиметр; г) трубка Вентури.

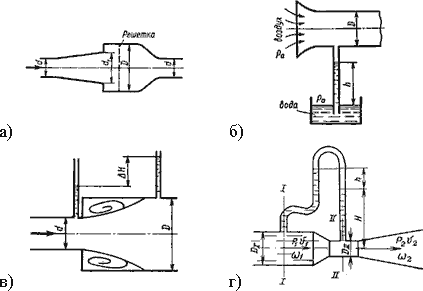

12. Укажите, на каком рисунке изображен расходомер Вентури
