Экзаменационный билет № 5.

По дисциплинам «Гидравлика, пневматика и термодинамика» и «Техническая механика»

1 часть - ответить на вопросы, выбрав правильный ответ

2 часть – рассказать принцип работы гидравлического или пневматического устройства

1. Реальной жидкостью называется жидкость

а) не существующая в природе; б) находящаяся при реальных условиях; в) в которой присутствует внутреннее трение; г) способная быстро испаряться.

2. Какое давление обычно показывает манометр?

а) абсолютное; б) избыточное; в) атмосферное; г) давление вакуума.

3. Вес жидкости в единице объема называют

а) плотностью; б) удельным весом; в) удельной плотностью; г) весом.

4. Вязкость жидкости это

а) способность сопротивляться скольжению или сдвигу слоев жидкости; б) способность преодолевать внутреннее трение жидкости; в) способность преодолевать силу трения жидкости между твердыми стенками; г) способность перетекать по поверхности за минимальное время.

5. Вязкость жидкости при увеличении температуры

а) увеличивается; б) уменьшается; в) остается неизменной; г) сначала уменьшается, а затем остается постоянной.

6. Какие частицы жидкости испытывают наибольшее напряжение сжатия от действия гидростатического давления?

а) находящиеся на дне резервуара; б) находящиеся на свободной поверхности; в) находящиеся у боковых стенок резервуара; г) находящиеся в центре тяжести рассматриваемого объема жидкости.

7. Основное уравнение гидростатического давления записывается в виде

8. Площадь поперечного сечения потока, перпендикулярная направлению движения называется

а) открытым сечением; б) живым сечением; в) полным сечением; г) площадь расхода.

9. Если при движении жидкости в данной точке русла давление и скорость не изменяются, то такое движение называется

а) установившимся; б) неустановившимся; в) турбулентным установившимся; г) ламинарным неустановившимся.

10. Элементарная струйка - это

а) трубка потока, окруженная линиями тока; б) часть потока, заключенная внутри трубки тока; в) объем потока, движущийся вдоль линии тока; г) неразрывный поток с произвольной траекторией.

11. Уравнение Бернулли для идеальной жидкости имеет вид

12. Член уравнения Бернулли, обозначаемый выражением называется

а) пьезометрической высотой; б) скоростной высотой; в) геометрической высотой; г) такого члена не существует.

13. Показание уровня жидкости в трубке Пито отражает

а) разность между уровнем полной и пьезометрической энергией; б) изменение пьезометрической энергии; в) скоростную энергию; г) уровень полной энергии.

14. Для измерения расхода жидкости используется

а) трубка Пито; б) расходомер Пито; в) расходомер Вентури; г) пьезометр.

15. Ламинарный режим движения жидкости это

а) режим, при котором частицы жидкости перемещаются бессистемно только у стенок трубопровода; б) режим, при котором частицы жидкости в трубопроводе перемещаются бессистемно; в) режим, при котором жидкость сохраняет определенный строй своих частиц; г) режим, при котором частицы жидкости двигаются послойно только у стенок трубопровода.

16. При турбулентном движении жидкости в трубопроводе наблюдаются следующие явления

а) пульсация скоростей и давлений; б) отсутствие пульсации скоростей и давлений; в) пульсация скоростей и отсутствие пульсации давлений; г) пульсация давлений и отсутствие пульсации скоростей.

17. При Re > 4000 режим движения жидкости

а) ламинарный; б) переходный; в) турбулентный; г) кавитационный.

18. Что является основной причиной потери напора в местных гидравлических сопротивлениях

а) наличие вихреобразований в местах изменения конфигурации потока; б) трение жидкости о внутренние острые кромки трубопровода; в) изменение направления и скорости движения жидкости; г) шероховатость стенок трубопровода и вязкость жидкости.

19. Коэффициент расхода обозначается греческой буквой

а) ε; б) μ; в) φ; г) ξ.

20. Что такое короткий трубопровод?

а) трубопровод, в котором линейные потери напора не превышают 5…10% местных потерь напора; б) трубопровод, в котором местные потери напора превышают 5…10% потерь напора по длине; в) трубопровод, длина которого не превышает значения 100d; г) трубопровод постоянного сечения, не имеющий местных сопротивлений.

Техническая механика

1. Какие ускорения возникнут в точке А при равномерном вращении колеса?

1. a_n≠0; a_t=0

2. a_n=0; a_t≠0

3. a_n≠0; a_t≠0

4. a_n=0; a_t=0

2. По заданному закону вращения регулятора φ = π(1 +2t) определить вид движения

1. Равномерное

2. Равноускоренное

3. Равнозамедленное

4. Переменное

3. При вращении скорость маховика изменяется по графику.

Определить угловое ускорение маховика в конце рассматриваемого участка n₁₌ 420 об/мин, t₁ = 20 с

1. 1,2 рад/с²

2. 2,2 рад/с²

3. 4,2 рад/с²

4. 2,8 рад/с²

4. Колесо вращается по закону φ = 0,32πt³. Определить угловое ускорение колеса в момент t= 3 с

1. 1.18 рад/с²

2. 2.5,8 рад/с²

3. 3.8,6 рад/с²

4. 14,4 рад/с²

5. По графику скоростей определить вид движения на участке 3

1. Равномерное

2. Равноускоренное

3. Равнозамедленное

4. Неравномерное

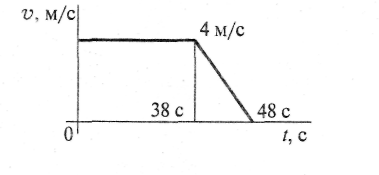

6. По графику скоростей точки определить путь, пройденный за время движения

1. S=92 м

2. S=132 м

3. S=172 м

4. S=192 м

7. Точка движется по линии АВС и в момент t занимает положение В. Определить вид движения очки

а_t = const

1. Равномерное

2. Равноускоренное

3. Равнозамедленное

4. Неравномерное

8. Тело, двигаясь из состояния покоя равноускоренно, достигло скорости V=50 м/с за 25 с. Определить путь, пройденный телом за это время

1. S = 125 м

2. S = 625 м

3. S = 1250 м

4. S = 1450 м

9. Свободная материальная точка, масса которой равна 8 кг, движется прямолинейно согласно уравнению S=2,5t² Определить действующую на нее силу

1. F=16H

2. F=20H

3. F=40H

4. F=80H

10. Чему равна сила давления автомобиля на мост при скорости V= 20 м/с, когда он находится на середине моста, если вес автомобиля G =35 кН, а радиус кривизны моста r = 800 м?

1. 27,25 кН

2. 33,22 кН

3. 35 кН

4. 36,75кН

11. На материальную точку действует одна постоянная сила. Как будет двигаться точка?

1. Равномерно прямолинейно

2. Равномерно криволинейно

3. Неравномерно прямолинейно

4. Неравномерно криволинейно

12. По какой из приведённых формул определяются нормальные напряжения при растяжении:

1. ;

2. ;

3. ;

4. .

13. В каких единицах измеряются нормальные и касательные напряжения?

1. Н/м³;

2. МПа ;

3. кН/м ;

4. нет правильного ответа .

14. Для какого напряжения справедлив закон Гука?

1. предел прочности ; 3. предел упругости ;

2. предел текучести; 4. предел пропорциональности.

15. Какие поперечные сечения являются рациональными для балок из пластичного материала: круг, кольцо, двутавр при равных площадях?

1. круг; 2. кольцо; 3. двутавр; 4. безразлично

16. Условие прочности при кручении имеет вид:

1. ; 2. ;

3. ; 4.

17. Среди представленных на схемах передач выбрать цепную передачу и определить ее передаточное число, если z₁=18, z₂=72, z₃=17, z₄=60, z₅=1, z₆=36; z₇=35; z₈=88

1. Передача 1-2; 4

2. Передача 3-4; 3,53

3. Передача 5-6; 2,5

4. Передача 7-8; 2,5

18. Определить момент на ведущем валу изображенной передачи, если мощность на выходе из передачи 6,6 кВт; скорость на входе и выходе 60 и 15 рад/с соответственно; КПД=0,96

1. 440 Нм

2. 110 Нм

3. 1760 Нм

4. 115 Нм

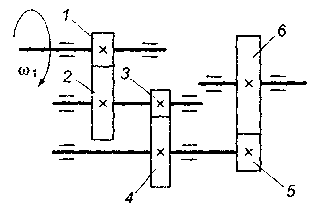

19. Для изображенной многоступенчатой передачи определить общее передаточное число, если z₁=20; z₂=80; z₃=30; z₄=75; z₅=40; z₆=200

1. 25

2. 50

3. 20

4. 75

20. Определить требуемую мощность электродвигателя, если Р_вых=8 кВт; η_зуб=0,97; η_черв=0,82

1. 6,36 кВт

2. 8,82 кВт

3. 10 кВт

4. 12,3 кВт
