18. Известно, что передаточное отношение передачи 2,5. К какому типу передач относится эта передача?

1. Мультипликатор

2. Редуктор

3. Вариатор

4. Правильный ответ не приведен

19. Для изображенной передачи определить момент на ведомом валу, если Р₁=5 кВт, ω_вх=157 рад/с; ω_вых=62,8 рад/с, КПД 0,97

1. 31,87 Нм

2. 47,8 Нм

3. 77,2 Нм

4. 79,7 Нм

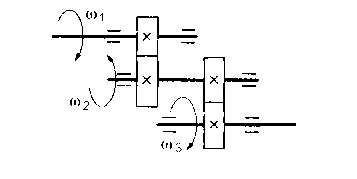

20. Для изображенной многоступенчатой передачи определить общее передаточное число, если ω₁=100 рад/с; ω₂=25 рад/с; ω₃=5 рад/с;

1. 20

2. 4,5

3. 5

4. 5,5

Преподаватель Демидова В.М. 01.09.2012г

УТВЕРЖДАЮ»

Зам.директора по УР

__________И.А.Титова

01.09.2012г

Экзаменационный билет № 4.

По дисциплинам «Гидравлика, пневматика и термодинамика» и «Техническая механика»

1 Часть - ответить на вопросы, выбрав правильный ответ

2 Часть – рассказать принцип работы гидравлического или пневматического устройства

1. Какая из этих жидкостей не является капельной?

а) ртуть; б) керосин; в) нефть; г) азот.

2. Если давление ниже атмосферного, то его называют:

а) абсолютным; б) недостаточным; в) избыточным; г) давление вакуума.

3. Вес жидкости в единице объема называют

а) плотностью; б) удельным весом; в) удельной плотностью; г) весом.

4. Вязкость жидкости не характеризуется

а) кинематическим коэффициентом вязкости; б) динамическим коэффициентом вязкости; в) градусами Энглера; г) статическим коэффициентом вязкости.

5. Раздел гидравлики, в котором рассматриваются законы равновесия жидкости называется

а) гидростатика; б) гидродинамика; в) гидромеханика; г) гидравлическая теория равновесия.

6. Основное уравнение гидростатики позволяет

а) определять давление, действующее на свободную поверхность; б) определять давление на дне резервуара; в) определять давление в любой точке рассматриваемого объема; г) определять давление, действующее на погруженное в жидкость тело.

7. Площадь поперечного сечения потока, перпендикулярная направлению движения называется

а) открытым сечением; б) живым сечением; в) полным сечением; г) площадь расхода.

8. Движение, при котором скорость и давление изменяются не только от координат пространства, но и от времени называется

а) ламинарным; б) стационарным; в) неустановившимся; г) турбулентным.

9. Течение жидкости без свободной поверхности в трубопроводах с повышенным или пониженным давлением называется

а) безнапорное; б) напорное; в) неустановившееся; г) несвободное (закрытое).

10. Член уравнения Бернулли, обозначаемый буквой z, называется

а) геометрической высотой; б) пьезометрической высотой; в) скоростной высотой; г) потерянной высотой.

11. Линейные потери вызваны

а) силой трения между слоями жидкости; б) местными сопротивлениями; в) длиной трубопровода; г) вязкостью жидкости.

12. Уровень жидкости в трубке Пито поднялся на высоту H = 15 см. Чему равна скорость жидкости в трубопроводе

а) 2,94 м/с; б) 17,2 м/с; в) 1,72 м/с; г) 8,64 м/с.

13. При каком режиме движения жидкости в трубопроводе пульсация скоростей и давлений не происходит?

а) при отсутствии движения жидкости; б) при спокойном; в) при турбулентном; г) при ламинарном.

14. Где скорость движения жидкости максимальна при ламинарном режиме?

а) у стенок трубопровода; б) в центре трубопровода; в) может быть максимальна в любом месте; г) в начале трубопровода.

15. При Re < 2300 режим движения жидкости

а) кавитационный; б) турбулентный; в) переходный; г) ламинарный.

16. На каком рисунке изображен диффузор

17. В каком случае давление струи на площадку будет максимальным

18. Что такое короткий трубопровод?

а) трубопровод, в котором линейные потери напора не превышают 5…10% местных потерь напора; б) трубопровод, в котором местные потери напора превышают 5…10% потерь напора по длине; в) трубопровод, длина которого не превышает значения 100d; г) трубопровод постоянного сечения, не имеющий местных сопротивлений.

19. Укажите на рисунке геометрическую высоту всасывания

а) 1; б) 2; в) 3; г) 4.

20. На рисунке изображен поршневой насос простого действия. Укажите неправильное обозначение его элементов.

а) 1 - цилиндр, 3 - шток; 5 - всасывающий трубопровод; б) 2 - поршень, 4 - расходный резервуар, 6 - нагнетательный клапан; в) 7 - рабочая камера, 9 - напорный трубопровод, 1 - цилиндр; г) 2 - поршень, 1 - цилиндр, 7 -рабочая камера.

Техническая механика

1. Какие ускорения возникнут в точке А при равномерном вращении колеса?

1. a_n≠0; a_t=0

2. a_n=0; a_t≠0

3. a_n≠0; a_t≠0

4. a_n=0; a_t=0

2. Закон вращательного движения 3колеса φ = 6t - l,5t² Определить число оборотов колеса до остановки

1. 1 об

2. 0 об

3. 6 об

4. 12 об

3. При вращении скорость маховика изменяется по графику.

Определить угловое ускорение маховика в конце рассматриваемого участка n₁₌ 420 об/мин, t₁ = 20 с

1. 1,2 рад/с²

2. 2,2 рад/с²

3. 4,2 рад/с²

4. 2,8 рад/с²

4. Автомобиль движется по круглому арочному мосту r = 100 м согласно уравнению S=10t+t² Определить полное ускорение автомобиля через 3 с движения

5. 2 м/с²

6. 4 м/с²

7. 3,24 м/с²

8. 6,67 м/с²

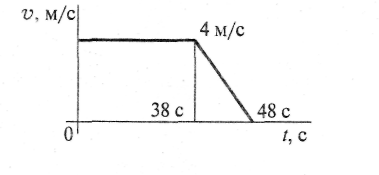

5. По графику скоростей точки определить путь, пройденный за время движения

1. S=92 м

2. S=132 м

3. S=172 м

4. S=192 м

6. Тело, имевшее начальную скорость 120 м/с, остановилось, пройдя 1200 м. Определить время до остановки

1. t=20с

2. t=6 c

3. t=10c

4. t=15c

7. Свободная материальная точка, масса которой равна 8 кг, движется прямолинейно согласно уравнению S=2,5t² Определить действующую на нее силу

1. F=16H

2. F=20H

3. F=40H

4. F=80H

8. Определить силу давления человека на пол кабины лифта в случае, если лифт поднимается с ускорением a = 3 м/с². Вес человека G= 700 Н, q = 9,81 м/с²

1. 506 Н

2. 679 Н

3. 700 Н

4. 914Н
