Способы опирания

Способы опирания А-образной падающей стрелы на грунт или на нижние узлы опоры зависят от высоты и массы опоры. При установке стоек стрелы на грунт под стойки укладывается специальный фундамент – во избежание аварий в начале подъема из-за неравномерной просадки грунта. При установке стоек на верхние пояса (или башмаки) выложенной опоры нужны дополнительные монтажные распорки для передачи усилий стрелы на фундамент опоры и дополнительный такелаж для подъема стрелы.

Работа может быть упрощена установкой стрелы на два подножника фундамента опоры с применением комбинированного шарнира для совместного поворота опоры и стрелы. Такое положение стрелы благоприятно сказывается на усилиях, действующих на фундамент, так как горизонтальные силы, возникающие при подъеме опоры, передаваемые на фундамент через шарниры, частично компенсируются вертикальной составляющей от усилия стрелы. При выходе стрелы из работы она удерживается канатом и плавно опускается, а затем демонтируется.

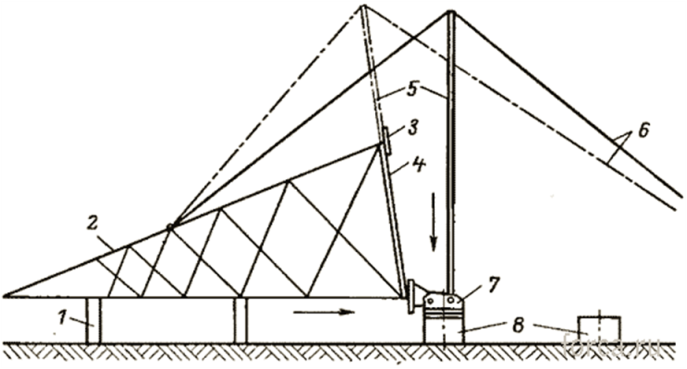

_____ - - способ опирания монтажной стрелы на фундамент;

- - - - - - способ опирания монтажной стрелы на верхние пояса (башмаки) выложенной опоры.



1. Подкладки или шпальные выкладки;

2. Собранная опора;

3. Верхний пояс или башмак опоры;

4. Временная монтажная распорка;

5. Монтажная А-образная стрела;

6. Тяговый канат к механизму;

7. Комбинированный шарнир;

8. Фундамент из четырех подножников

Способы монтажа

Монтаж поворотом вокруг шарнира может осуществляться тремя способами:

• «падающей» стрелой;

• безъякорным;

• способом выжимания.



а) монтаж поворотом вокруг шарнира с помощью падающей стрелы осуществляется с использованием специальной стойки, закрепленной на фундаменте или на земле. Этот способ требует значительной свободной территории - для укрупнения башни, опускания стрелы, крепежа боковых расчалок, подъемных и тормозных тяг. Для монтажа методом поворота применяют оборудование, состоящее из тяговых полиспастов и «падающей стрелы», шевра или портала.

б) монтаж поворотом вокруг шарнира безъякорным способом заключается в том, что силы, действующие в элементах оснастки и в поднимаемой конструкции при монтаже, вызывают реакцию только в опорных шарнирах шевра (портала) и башни. При этом способе отсутствует необходимость в мощных якорях и лебедках большой грузоподъемности.

в) монтаж поворотом вокруг шарнира способом выжимания заключается в перемещении нижней опорной части портала вдоль оси поднимаемого сооружения к фундаменту, в то время, как верхняя часть выжимает башню. Этот способ применяют в условиях стесненных площадей при невозмож­ности использования кранов и необходимости снижения гори­зонтальных нагрузок на фундамент.

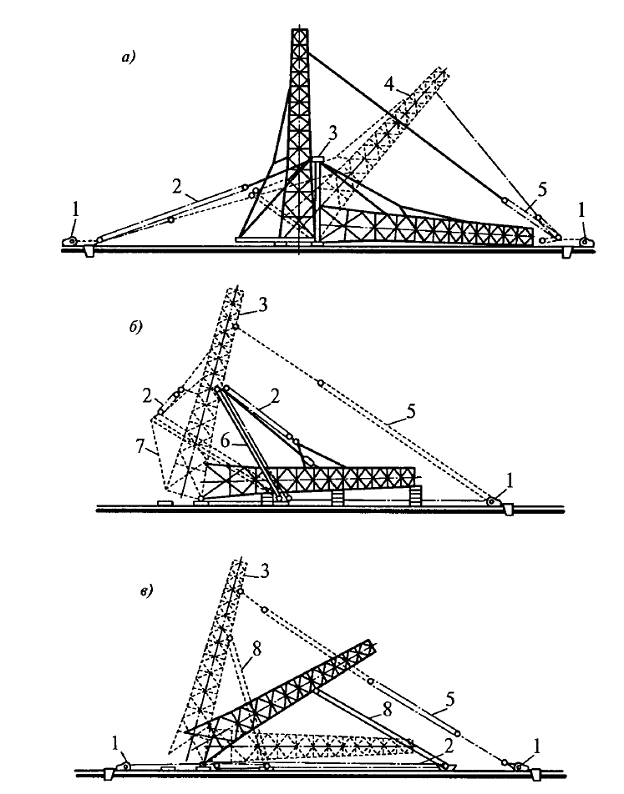

Монтаж башни поворотом вокруг шарнира на рис. а, б, в:

1. Электролебедки;

2. Тяговый полиспаст;

3. Падающая стрела;

4. Башня в процессе подъема;

5. Тормозной полиспаст;

6. Портал;

7. Тяги;

8. Мачта выжимания.

ВАЖНО: Способы монтажа а, б, в применимы к сооружениям высотой до 90 метров.



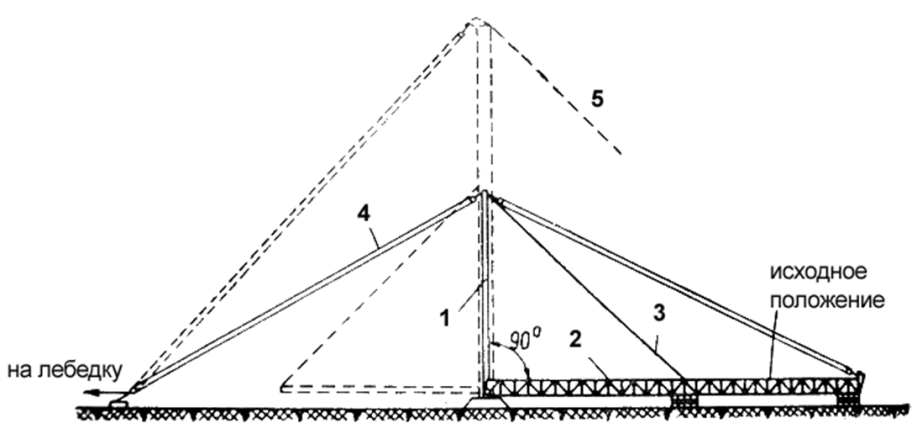

Схема монтажа



1. Падающая стрела (мачта);

2. Вертикальная ферма;

3. Поддерживающий канат;

4. Полиспаст;

5. Временные ванты.
