1. 7. Конструкції водогрійних котлів
На рис. 1.8 показаний газомазутовий водогрійний котел типу ПТВМ–30М (КВ–ГМ–30–150) з П–подібною компоновкою поверхонь нагріву. Розрахункова теплова потужність котла близько 35 МВт. Топка котла екранована трубами Ø 60×3 мм і обладнана шістьма газомазутними пальниками. Конвективна поверхня розташована в опускній шахті з екранованими стінками.
Рис. 1.8. Водогрійий газомазутний котел
ПТВМ–30М (КВ–ГМ–30–150)
Температура води на вході в котел 70°С, на виході – 150 °С. При роботі котла на газі витрата води складає близько 500 т/год, а при роботі на мазуті – 435 т/год. При цьому теплова потужність котла відповідно складає 46,4 і 40,7 МВт, а розрахунковий ККД котла – відповідно 92,2 і 89,5%. Обмурівка котла виконана полегшеною, з кріпленням до труб.
1.8. Конструкції парогенераторів аес
В даний час на вітчизняних двоконтурних АЕС з ВВЕР застосовуються парогенератори горизонтального типу. На рис. 1.9. показаний парогенератор блоку АЕС з реактором ВВЕР–440. Горизонтальний корпус парогенератора має внутрішній діаметр 3210 мм, товщина стінки корпусу – 130 мм, довжина корпусу – 11,5 м. У нижній частині корпусу розташовані поверхні нагріву, виконані з нержавіючих U–подібних змійовиків з труб діаметром 16×1,4 мм. Змійовики развальцовані і приварені до вхідного і вихідного колекторів, що розташовані в центральній частині корпусу.

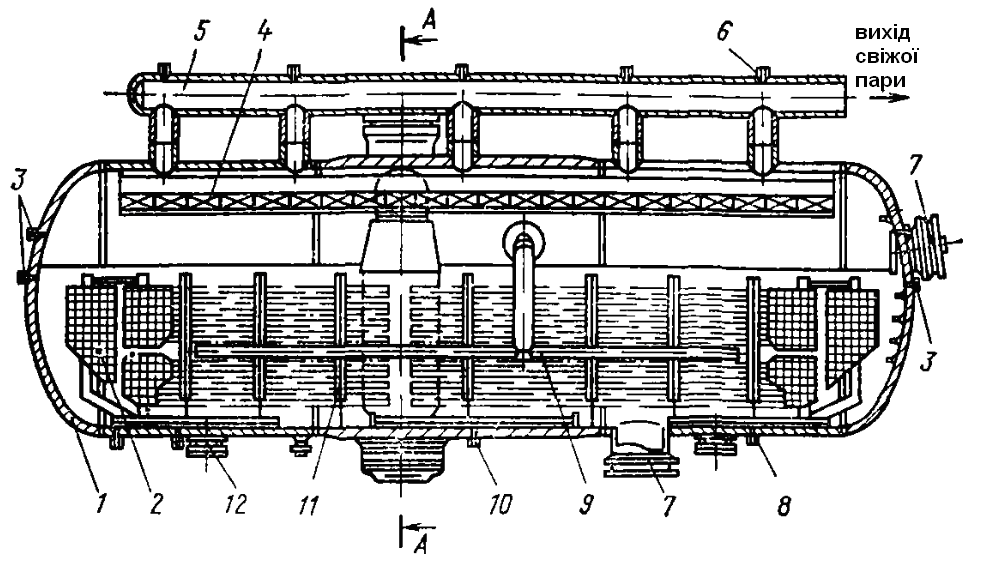

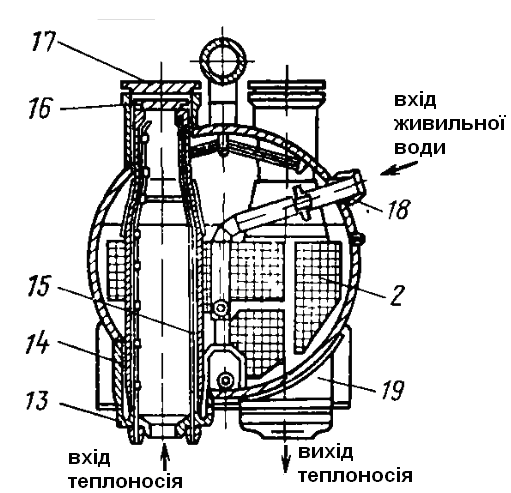

Рис. 1.9. Парогенератор блоку АЕС з реактором ВВЕР–440
1 – корпус; 2 – пучок труб поверхні для передачі теплоти; 3 – штуцера рівнеміра; 4 – жалюзійний сепаратор; 5 – колектор сухої пари; 6 – повітряник; 7 – лаз; 8 – штуцер неперервної продувки; 9 – роздаючий колектор живильної води; 10 – штуцер періодичної продувки; 11 – опорні стійки;
12 – верхня частина опори; 13 – вхідний роздаючий колектор теплоносія; 14 – трубка повітряника колектора; 15 – трубка відводу витоків;
16 – кришка колектора; 17 – кришка люка; 18 – патрубок входу живильної води; 19 – вихідний збираючий колектор теплоносія
У одному з варіантів вертикального парогенератора з U–подібними трубними пучками (рис. 1.10) теплоносій проходить всередині труб. Живильна вода за рахунок природної циркуляції по кільцевому каналу опускається в нижню частину теплообмінника. Пароводяна суміш піднімається в міжтрубному просторі. Пара проходить паропромивний пристрій і жалюзійний сепаратор.

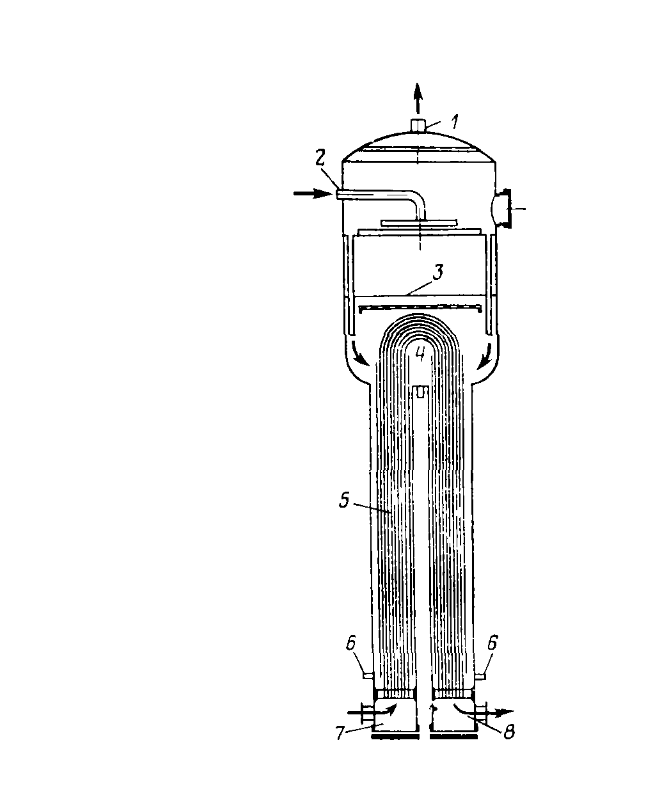

Рис. 1.10. Вертикальний парогенератор для АЕС з ВВЕР з U–подібними трубними пучками
1 – відвід пари до турбіни; 2 – підвід живильної води; 3 – рівень води;
4 – безперервна продувка; 5 – трубний пучок; 6 – періодична продувка;
7 – вхідний колектор теплоносія; 8 – вихідний колектор теплоносія
Питання для самоперевірки
Описати принципову технологічну схему котельної установки.
Описати загальну схему барабанного котла з природною циркуляцією, вказати призначення його окремих елементів.
Перерахувати характеристики та описати конструкції котлів з природною циркуляцією низького тиску.
Перерахувати характеристики та описати конструкції енергетичних котлів.
Перерахувати характеристики та описати конструкції прямотечійних котлів при високому і надвисокому тиску.
Перерахувати характеристики та описати конструкції водогрійних котлів.
Описати конструкції парогенераторів АЕС.
