11.4. Теплообмін у конвективних поверхнях нагріву
Конвективні поверхні нагріву звичайно виконують у вигляді рядів труб з коридорним або шаховим розташуванням, які омиваються продуктами згорання палива. Рух газів в трубному пучку поздовжнє або поперечне. У цих поверхнях нагріву перенесення теплоти від гріючих газів до робочого середовища здійснюється переважно за рахунок конвекції. Радіаційна складова загалом - відносно невелика внаслідок зниження температур потоку газів по ходу їх руху в газоходах котла і малої товщини випромінюючого шару в міжтрубному просторі. Тепловий потік до робочого тіла в конвекційній поверхні нагріву в загальному вигляді визначається за виразом, кВт
,
(11.4)
де k
— коефіцієнт теплопередачі через дану
поверхню нагріву, кВт/(м2·К);
— осереднене значення різниці температур
гріючого газу і робочого середовища -
температурний напір, °C;
— площа поверхні нагріву, м2.
Відповідна теплова напруга поверхні нагріву, кВт/м2
|
(11.5) |
В межах елементу конвекційної поверхні нагріву температури газів і їх фізичні характеристики, а також робочого середовища, за винятком того, що знаходиться в випарній поверхні нагріву, міняються, і тому вираз (11.4) застосований до нескінченно малого елементу поверхні нагріву і для всієї поверхні повинно бути записано в диференціальній формі
|
(11.6) |
де
— температура газів перед елементом
поверхні нагріву.

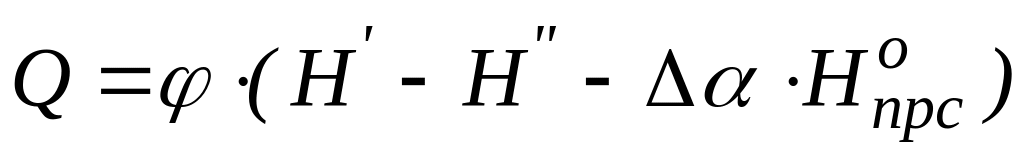

Повна кількість теплоти, що передається даному елементу поверхні нагріву, визначається інтегруванням виразу (11.6) по змінній величині Н. В результаті передачі теплоти від гріючих газів до поверхні нагріву знижується ентальпія газів і підвищується ентальпія середовища, що обігрівається, — пари, води або повітря. Відповідно рівняння теплового балансу поверхні нагріву прийме вигляд, кДж/кг
|
(11.7) |
де φ
— коефіцієнт збереження теплоти, що
враховує втрати в навколишнє середовище;
— ентальпії газів на вході в поверхню
нагріву і на виході з неї, кДж/кг;
— кількість теплоти, що вноситься
присосом повітря в газохід даної поверхні
нагріву.
Основними чинниками, що визначають тепловий потік в конвекційних поверхнях нагріву, є температурний напір і коефіцієнт теплопередачі.
Температурний напір — середня по площі поверхні нагріву різниця температур між гріючими середовищами і середовищами що нагріваються, та залежить від взаємного напряму їх руху. Паралельний рух гріючих середовищ та середовищ, що нагріваються, назустріч один одному називають протитоковим, а в один бік — прямотоковим. Перпендикулярний напрям руху одного з потоків середовищ по відношенню до напряму руху іншого середовища називають перехресним рухом. Застосовують також елементи поверхонь нагріву з комбінованими прямотоковим і протитоковим, а також з паралельним і перехресним рухами середовищ.
Найбільший можливий температурний напір досягається при протитоковій схемі, найменший — при прямотоковій, при всіх інших схемах включення поверхонь нагріву температурний напір має проміжні значення. При сталій масової витрати теплоносіїв і коефіцієнта теплопередачі для даної поверхні нагріву середній температурний напір для прямотокової і протитокової схеми руху середовищ визначається за формулою, °C
|
(11.8) |
де ∆tб— більша різниця температур середовищ, °С; ∆tм — менша різниця температур, °С.
При нормальній експлуатації відкладення накипу на трубах економайзера, випарної поверхні нагріву і пароперегрівника не повинні досягати товщини, що викликає істотне підвищення термічного опору і зростання температури стінки труби, і тому в тепловому розрахунку частка впливу накипу на коефіцієнт теплопередачі може бути прийнята рівна нулю.
Коефіцієнт теплопередачі в шахових трубних пучках пароперегрівників при спалюванні твердих палив визначається за формулою, Вт/(м∙К)
|
(11.9) |
де
- коефіцієнт тепловіддачі від гріючого
середовища до стінки конвекційної
поверхні, Вт/(м2∙К);
- коефіцієнт тепловіддачі від стінки
конвекційної поверхні до середовища,
що гріється, Вт/(м2∙К).
Коефіцієнт теплопередачі для економайзерів, перехідних зон прямотечійних котлів і випарних поверхонь, а також пароперегрівників при надкритичному тиску визначається за формулою, Вт/(м∙К)
|
(11.10) |
Коефіцієнт
тепловіддачі конвекцією (
).
Коефіцієнт тепловіддачі конвекцією в
поверхнях нагріву котла змінюється в
широких межах залежно від швидкості і
температури потоку, визначального
лінійного розміру і розташування труб
в пучку, виду поверхні (гладка або
ребриста) і характеру її обмивання,
фізичних властивостей омиваючого
середовища, а в окремих випадках — від
температури стінки. Стаціонарний процес
конвекційного теплообміну при постійних
фізичних параметрах теплообмінних
середовищ описується системою
диференційних рівнянь збереження
енергії, збереження кількості руху і
збереження маси потоку. У конкретних
умовах до цих рівнянь приєднують умови
однозначності: значення фізичних
констант, поля швидкостей і температур,
конструктивні параметри і ін. Рішення
цих рівнянь складне, і тому в інженерних
розрахунках використовуються критеріальні
залежності, одержані на основі теорії
подібності і експериментальних даних.
Результати дослідження оброблені у
вигляді степеневих залежностей
Nu=f(Re·Pr),
де Nu,
Re
і
Рr—
відповідно числа Нуссельта, Рейнольдса
і Прандтля.
При визначенні швидкість потоку продуктів згорання визначається за формулою, м/с
|
(11.11) |
де F
—
площа живого перетину газоходу, м2;
— розрахункова витрата палива, кг/год;
—
об'єм
продуктів згорання на 1 кг палива, м3/кг,
при тиску 100 кПа і 0 °С, визначений при
середньому коефіцієнту надлишку повітря
в газоході;
- температура продуктів згоряння в
газоході, °C.
Швидкості водяної пари або води в трубах визначається за формулою, м/с
|
(11.12) |
де D
—
витрата пари, води, кг/год;
—
середній питомий об'єм пари, води, м3/кг;
ƒ
–
площа живого перетину для проходу пари,
води, м2.
Площа живого перетину, м2, для проходу газів або повітря в газоходах, заповнених трубами:
- для гладкотрубних пучків при поперечному омиванні
|
(11.13) |
де а і b — розміри газоходу в даному перетині, м; z1 — число труб в ряду;
d і l — діаметр і довжина труб, м.
- при поздовжньому обмиванні труб і руху середовища усередині труб
|
(11.14) |
де z — число паралельно включених труб;

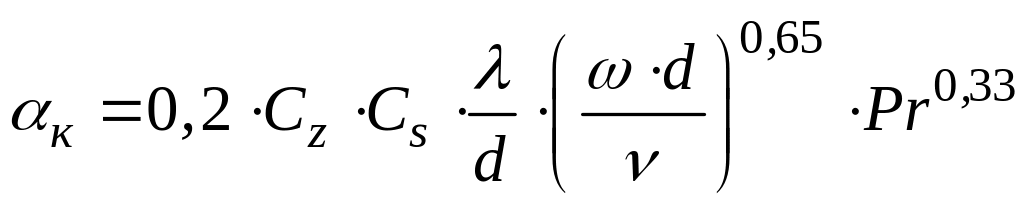

Коефіцієнт тепловіддачі конвекцією при поперечному омиванні коридорних пучків і ширм, віднесений до повної площі зовнішньої поверхні труб, визначається за формулою, Вт/(м2·К)
|
(11.15) |
де
—
поправка на число рядів труб по ходу
газів при z≥10,
;
—
поправка на компоновку пучка, визначена
залежно від відношення подовжнього і
поперечного кроку до діаметру [1]; λ
—
теплопровідність при середній температурі
потоку, Вт/( м·К);
—
кінематична в'язкість продуктів згорання
при середній температурі потоку, м2/с;
d
— діаметр
труб, м;
—
швидкість продуктів згорання, м/с.
Коефіцієнт тепловіддачі від газу до ширм визначається за формулою, Вт/( м2·К)
|
(11.16) |
де
—
коефіцієнт тепловіддачі конвекцією,
віднесений до площі повної поверхні
ширм, Вт/( м2·К);
— коефіцієнт забруднення, (м2·К)/Вт;
χ
— кутовий коефіцієнт ширм; s2
—
крок між ширмами, м.

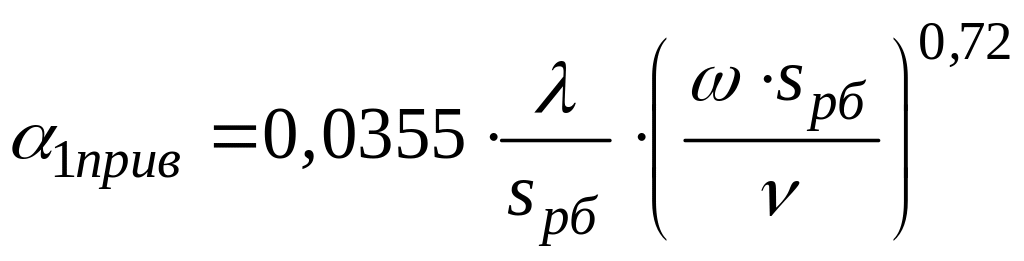

Для чавунних ребристих і ребристо-зубчатих повітрепідігрівників, що випускаються вітчизняними заводами, приведений коефіцієнт тепловіддачі з газової сторони для чистих труб віднесений до повної зовнішньої поверхні, визначається за формулою, Вт/( м2·К)
|
(11.17) |
де
—
крок ребер, м.
Коефіцієнт
тепловіддачі випромінюванням.
Кількість теплоти, що передається 1 м2
поверхні нагріву випромінюванням потоку
газів,
,
Вт/м2
,
визначається за допомогою коефіцієнта
тепловіддачі випромінюванням, Вт/(м2·К)
|
(11.18) |
де
—
кількість теплоти, передана 1 м2
поверхні нагріву випромінюванням
кДж/м2;
і
—
температури газів
і забрудненої стінки °С.

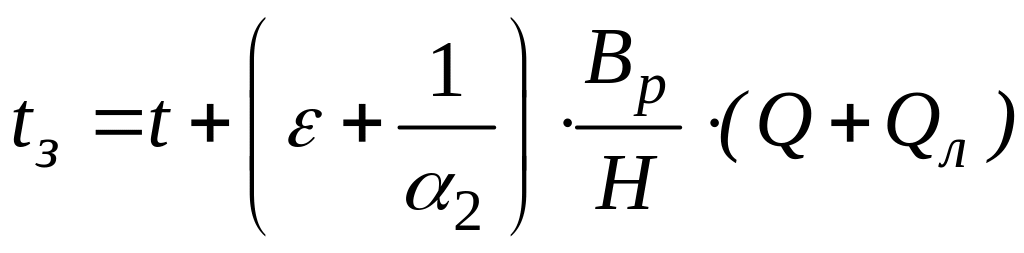

Температура забрудненої поверхні труб ширмових і конвекційних перегрівників випарних ширм і настінних труб при спалюванні твердого і рідкого палива приймається рівній температурі зовнішнього шару забруднень, °С
|
(11.19) |
де Q — теплосприйняття даної поверхні нагріву, кДж/кг, визначене з рівняння балансу по заздалегідь прийнятій кінцевій температурі одного з середовищ; Qл, — теплота, сприйнята поверхнею випромінюванням з топки або з об'єму перед нею, кДж/кг; t — середня температура середовища °С; Н — площа поверхні нагріву, м2; ε — коефіцієнт забруднення, (м2·К)/Вт; — коефіцієнт тепловіддачі від стінки до пари, Вт/(м2·К).
Значення ε для шахових перегрівників і ширм приймають за даними [1]. Для коридорних і шахових пароперегрівників і настінних труб при спалюванні рідкого палива ε ≈0,003, а при спалюванні твердих палив ε ≈0,005 (м2·К)/Вт. У решті випадків температура стінки t3 = t + ∆t, °C.
