5.3. Топки, класифікація пальників для газоподібного палива
|пального|
Газоподібне паливо|пальне| спалюється в камерних топках. Якщо спалюються тільки|лише| гази (або разом з рідким паливом|), камера може мати контури, показані на рис.5.2, a). При спалюванні газу спільно з|із| вугільним пилом в нижній частині|частці| топкової камери передбачається воронка| для видалення|віддалення| твердих залишків, що випадають| з|із| факела (рис.5.2,б)).
У топкову камеру газ і окислювач|окисник| подаються через пальники. Призначенням пальника, крім|крім| введення в топку необ|хідних| для досягнення заданої продуктивності агрегату кількостей газу і окислювача|окисника|, є|з'являється,являється| організа|ція| утворення суміші| і створення|створіння| біля|в,біля| її гирла стійкого фронту займання для запалення|запалювання| газової суміші, що виходить з|із| пальника.

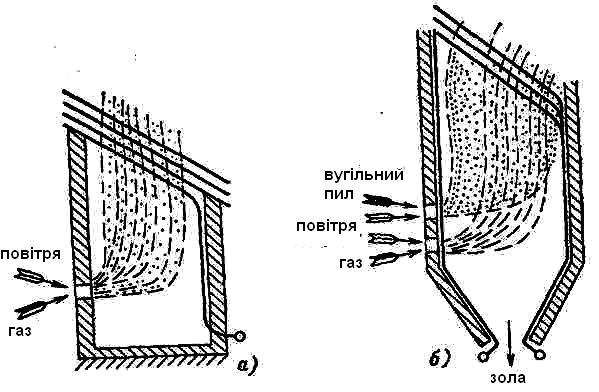

Рис.5.2. Схеми топкових камер для спалювання газу |
а) – при спалюванні газу або газу разом з рідким паливом;
б) – при спалюванні газу і вугільного пилу
Для спалювання газів застосовується велика кількість різних|особових| типів пальників, що відрізняються між собою як за принципом роботи, так і по конструктивному оформленню. Існує не менше 250 типів промислових пальникових| пристроїв.|устроїв|
За способом організації перемішування компонентів горіння пальники можна розділити на пальники без попереднього змішування, пальника з|із| повним|цілковитим| попереднім змішуванням, пальника з|із| неповним попереднім змішуванням і пальники з|із| частковим попереднім змішуванням.
Пальники без попереднього змішування і з|із| частковим попереднім змішуванням, а також пальники з|із| неповним попереднім змішуванням при спалюванні газів, які містять вуглеводні, дають розтягнутий видимий| факел, що світиться. Довший факел характерний|вдача| для пальників| без попереднього змішування. Пальники, що дають при роботі видимий факел, називають факельними. Пальники з|із| повним|цілковитим| попереднім змішуванням газу і окислювача|окисника| дають дуже короткий невидимий факел. Такі пальники умовно називають безполуменевими.
За способом подачі повітря пальники поділяються на дві групи: з вимушеною подачею повітря від вентилятора та з подачею повітря шляхом ежекції його газовим струменем або за рахунок розрідження в топці.
За способом регулювання закручування потоку застосовують пальники із|із| зміною перетину вхідного патрубка або жи|вого| перетину лопаток завихрувачів|, із|із| зміною кута|рогу,кутка| нахилу лопаток, з перепуском| частини|частки| повітряного потоку мимо|повз| завихрувачів|. Спосіб підведення повітря в дуттєвих| пальниках робить вирішальний|ухвальний| вплив на форму факела і кут|ріг,куток| його розкриття, розміри зон рециркуляції| газів, інтенсивність турбулентного перемішування і т.п.
За тиском|тисненню| газу пальники можна розділити на пальники | низького тиску|тиснення| (перепад тиску|тиснення| в пальнику до 500 Па), середнього тиску|тиснення| (до критичного перепаду тиску|тиснення|) і високого тиску|тиснення| (надкритичного пере|пір'їні|паду| тиску|тиснення|).
Розрізняють пальники і за ступенем|міри| автоматизації їх управління - | пальника з|із| ручним управлінням, напівавтома|тичні|, автоматичні.
Найбільше застосування|вживання| в котельних установках знайшли дуттєві| пальники |, з|із| примусовою|змусь,сил подачею повітря і газу.
