Значения коэффициентов отражения

Поверхности	
Побеленный потолок, побеленные стены в сухих помещениях	0,7
Побеленные стены, побеленный потолок в сырых помещениях, чистый бетонный потолок	0,5
Бетонный потолок в грязных помещениях, стены в светлых обоях	0,3
Стены и потолки с большим количеством темной пыли, неоштукатуренный красный кирпич, стены в темных обоях	0,1

В качестве контрольных то­чек следует принимать такие, где освещенность минималь­ная. При общем равномерном освещении крупных помещений основными контрольными точками являются центр а углового поля и середина b его длинной стороны (рис. 2.11).

Для определения величины е служат пространственные изолюксы условной горизонтальной освещенности, приводимые в справочных материалах [3]. На этих изолюксах находится точка с заданными величинами d и h.

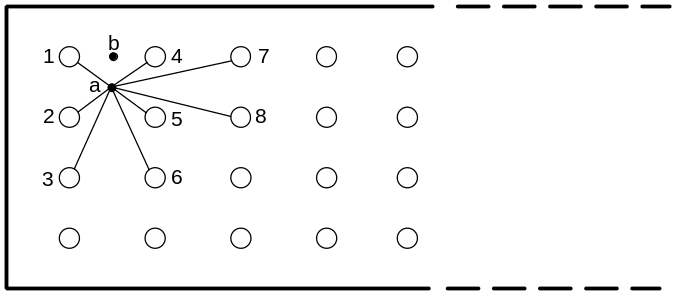

Рис. 2.11. Выбор контрольных точек (а и b) и ближайших светильников (1 … 8) при расчете относительной освещенности

Суммарное действие ближайших светильников (позиции 1 … 8 на рис. 2.11) создает в контрольной точке условную освещенность е. Дей­ствие более удаленных светильников и отраженная состав­ляющая освещенности учитываются коэффициентом  ( = l,l … 1,2). Тогда для получения в контрольной точке а освещенности Е_а с учетом коэффициента запаса К₃ лампы в каждом светильнике должны иметь световой поток, лм,

. (2.6 )

По этому потоку подбирается лампа, поток которой должен отличаться от расчетного на -10 …+20 %. При не­возможности выбора лампы с таким световым потоком корректиру­ется расположение светильников.

Рассмотрим точечный метод применительно к случаю расположения светильников светящими линиями (трубчатые люминесцентные лампы). Характеристикой светящих линий является линейная плотность светового потока ламп, лм/м, которая определяется деле­нием суммарного потока ламп в линии Ф на ее длину l_с.л.

. (2.7)

Линии с равномерно распределенными по их длине разрывами l_т рассматриваются в расчете как непрерывные, если l_т < 0,5h, а под L_с.л понимается длина линии с разрывами. Для протяженных линий с такими разрывами можно счи­тать

, (2.7а)

где Ф – поток ламп в сплошном элементе длиной l_с.л.

При l_т > 0,5h для каждого сплошного участка линии отдельно определяется Ф' и создаваемая этим участком освещенность.

Расчетные графики линейных изолюкс, приводимые в справочных материалах [3], позволяют оп­ределить относительную освещенность  (освещенность при Ф'=1000 лм/м и h =1 м) точек, лежащих против конца линий. Осве­щенность других точек определяется путем разделения линий на части и дополнением их воображаемыми отрез­ками, освещенность от которых потом вычитается (рис. 2.12).

При общем равномерном освещении контрольные точ­ки, как правило, выбираются посередине между рядами светильников.

Рис. 2.12. Освещенность точек, не лежащих против конца линии

При расчете по графикам линейных изолюкс по плану и разрезу определяются размеры L_с.л и р (рис. 2.13), находятся отношения p'=p/h и L'= L_с.л /h и для точки на графике с координатами р' и L' определяется .

Линии, для которых выполняется условие L' > 4, при расчетах могут рассматриваться как неограниченно длин­ные.

Рис. 2.13. Определение размеров L и р по плану

Суммирование значений  от ближайших рядов светильников или частей рядов, освещающих точки, дает е, коэффициент  принимается по справочным данным [3], а линейная плот­ность потока, лм/м, определяется по формуле

. (2.8)

Зная Ф’, можно скомпоновать линии. При этом исполь­зуют два приема:

- находится общий поток ламп в линии, длина линии L_с.л, после чего размещение светильников в линии производится так же, как рассмотрено выше;

- если линия достаточно длинная и ее можно рассматривать как протяженную линию с разрывами, то, принимая возможные значения потока ламп Ф, находим

, (2.9)

где l_св – длина светильни­ка.

На основании проведенных расчетов выбирается под­ходящий вариант.

Метод удельной мощности применяется для расчета общего равномерного освещения помещений.

Удельная мощность является важным энергетическим показателем осветительной установки, используемым для оценки экономичности решений и определения осветительной нагрузки на начальных стадиях проектирования.

Рассматриваемый метод нельзя применять при проектировании осветительных установок производственных помещений со сложной характеристикой зрительной работы (разряды 1 и 2 в табл. 1.3), также установок, требующих высокого качества освещения и правильной цветопередачи.

Удельная мощность осветительной установки – частное от деления суммарной мощности установленных в помещении источников света на площадь помещения:

, (2.10)

где N – количество источников света;

Р₁ – мощность одного источника света (лампы), Вт;

S – площадь помещения, м².

При расчете по методу удельной мощности для освещаемого помещения сначала выбирают тип светильника и расчетную высоту h. При освещении помещения точечными источниками света (ЛН, ДРЛ и т. п.) намечают число светильников N. Для заданной величины нормируемой освещенности по справочным данным [3] находят величину удельной мощности Р_уд.

Определяют мощность одной лампы:

. (2.11)

Для трубчатых люминесцентных ламп сначала намечают число рядов N и находят общую необходимую мощность всех ламп ряда Р_р:

, (2.12)

а затем определяют количество светильников и ламп в каждом ряду.
