Федеральное агентство по образованию
Федеральное государственное образовательное учреждение
среднего профессионального образования
«Отчёт по топографической практике».
Выполнила: студентка группы С - 11
Лыков Алексей Александрович
Проверил:
Гривин Михаил Павлович.
2
013
Содержание
1.Нивелирование по квадратам
1.1 Подготовительные работы
1.2 Поверки нивелира
1.3 Полевые работы
1.4 Камеральные работы
1.5 Приложение:
Абрис-журнал нивелирования (отсчёты по рейке)
Вычисление высот вершин квадратов
Вычисление рабочих отметок
План нивелирования по квадратам
Ведомость вычисления объёмов земляных работ
2.Геодезические работы при трассировании сооружений линейного типа.
2.1 Подготовительные работы
2.2 Полевые работы
2.3 Камеральные работы
2.4 Приложение:
Журнал нивелирования по пикетам
Продольный профиль оси дороги
3.Геодезические работы по созданию плановой опорной сети.
3.1 Подготовительные работы
3.2 Полевые работы
3.3 Камеральные работы
3.4 Приложение:
Ведомость вычисления координат замкнутого теодолитного хода
Схема теодолитного хода
Раздел 1. Нивелирование поверхности по квадратам
Подготовительные работы.
Прежде чем приступить непосредственно к практике, было произведено организационное собрание. Группа была разделена на 4 команды по 3-4 человека в каждой из которых один был назначен старшим.
Также был произведён инструктаж по технике безопасности. Были обозначены основные задачи предстоящей работы. Каждой команде был выдан соответствующий инструмент (нивелир, штатив, нивелирная рейка). Были проведены поверки нивелира и пробные измерения.
1.2 Поверки нивелира
1. Ось круглого уровня должна быть параллельна оси вращения нивелира пузырек уровня устанавливают на середину ампулы, затем верхнюю часть приблизительно поворачивают на 180⁰, если после этого пузырек уровня отходит от середины ампулы (нуль пункта), то действуя исправительными винтами, расположенными наверху круглого уровня, перемещают пузырек уровня на половину дуги отклонения к середине. Затем, отвернув становой винт, выводят пузырек уровня в нуль пункт.
2
.
Горизонтальный
основной штрих сетки нити должен занимать
положение перпендикулярное к оси
вращения инструмента. При помощи круглого
уровня устанавливают ось вращения
нивелира в отвесное положение. После
зрения трубы на расстоянии 30-50 метров
от нивелира находят какую-либо неподвижную
точку (на стене, столбе и т.п.), которая
должна располагаться или на горизонтальном
основном штрихе или вблизи его. Затем
зрительную трубу медленно поворачивают
по азимуту, следя при этом, не сходит ли
горизонтальный штрих сетки с выбранной
точки, сохраняется ли одинаковое
расстояние между горизонтальным штрихом
и точкой, когда точка выбрана вблизи
штриха. Если это соблюдается, то условие
выполнено. В противном случае производится

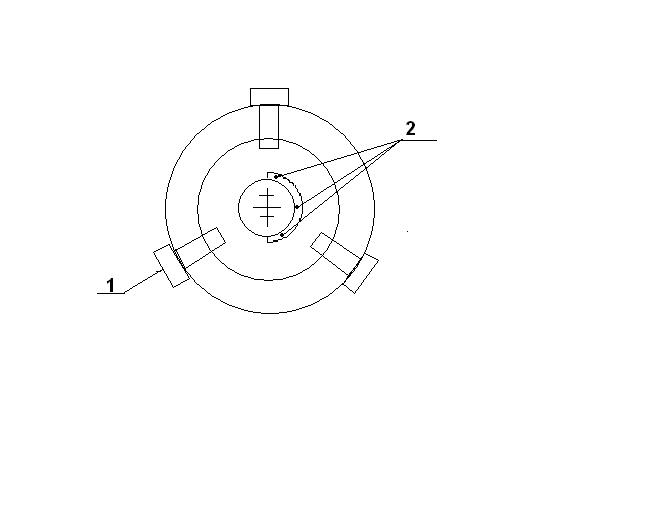

юстировка. Для этого с окулярной части
снимают колпачок, закрывающий крепёжные
винты окуляра и ослабив крепёжные винты
(2) сетки нитей поворачивают сетку
горизонтируя среднюю нить сетки.
3. Ось цилиндрического уровня должна быть параллельна визирвной оси трубы. Поверка выполняется двойным нивелированием вперёд длиной 30-40 метров. Для этого концы линии AB располагают над точкой А. Производят предварительную установку по круглому уровню и измеряют высоту прибора i1 с точностью до 1 мм. В точке В устанавливают рейку. С помощью элевационного винта приводят пузырёк уровня в нуль-пункт и снимают отсчёт по рейке (а1), затем меняют местами нивелир и рейку, измеряют i2 и снимают (а2).
Если визирная ось и ось цилиндрического уровня не параллельны, то вместо правильных отсчётов(а’ и в’) будут взяты отсчёты (а и в) содержащие погрешность на величину (x).
Величина x должна быть не более ±4 мм. В противном случае производится юстировка. Действуя элевационными винтами наводят средний штрих сетки на произвольный отсчёт (в’=в-xср) при этом пузырёк уровня отклоняется от ноль- пункта. С помощью вертикальных юстировочных винтов цилиндрического уровня совмещают изображения концов уровня , предварительно ослабив боковые винты. После этого поверки повторяют. i1=1455 i2=1367 а1=1746 а2=1077
X=
После проведения поверок, приступают непосредственно к нивелированию.
