30 Тепловая и общая эффективность промперегрева

- внутренний абсолютный КПД при промперегреве:

где H_i – общий (использованный) теплоперепад на 1 кг пара к турбине

q_i – количество тепла, затрачиваемое на образование этого пара

С ПП: ;

Без ПП: ;

С ростом давления промперегрева величина q_ПП падает, q₀ – уменьшается

Связь между термическим КПД с промперегревом и без промперегрева можно установить так: где L₀ – работа основного цикла

L – работа дополнительного цикла; - термический КПД основного цикла

- термический КПД дополнительного цикла;

- энергетический коэффициент

. При А=0 (промперегрева нет)

При Р_ПП для которого _t > _t термический КПД с промперегревом выше, чем без него.

Условия наибольшей тепловой экономичности зависят от энергетического КПД. При промперегреве влажность пара снижается.

31.Особенности промперегрева на тэц.

1.В отборе, из кот-го пар подводится ТП, давление всегда больше, чем турбины. Поэтому для потоков, поступающих в теплофикацикационный отбор оптимальное окажется более высоким, чем для конденсационного отбора: .

2.Эффект-сть промперегрева на установках ТЭЦ ниже, чем на КЭС. Объясняется это тем, что используемый в турбине перепад энтальпий для потоков, направляемых ТП значительно ниже, чем для конденсационного потока, а энтальпия пара, идущего в отбор при применении промперегрева возрастает. Последнее приводит к тому, что уменьшается расход пара в отборе Dп, следовательно увеличиваются потери теплоты в конденсаторе.

3.В теплофикационных отборах влажность всегда заметно ниже, чем в ЦНД установки К-типа. По этим причинам промперегреватели на отечественных ТЭЦ применяется только на установках, работающих при сверхкритических начальных параметрах и на одном и том же типе установках при

32.Схемы осушки пара установок АЭС с турбинами насыщенного пара.

При насыщенном паре предельно допустимая влажность на выходе из турбины достигается уже при но при этом КПД таких АЭС будет низким. Если же работать на насыщенном паре среднего давления, то после того, какдостигнет max-но допустимых значений, его необходимо осушить.

Схемы осушки пара:

1)с сепаратором;

1. ЦВД

2. ЦНД

3. Сепаратор

4. Электрогенератор

5. Конденсатор

6. Конденсатный насос

2)с использованием т/обменника, обогрев-го острым паром;

1. ЦВД

2. ЦНД

3. Теплообменник

4. Электрогенератор

5. Конденсатор

6. Конденсатный насос

3)в т/обменнике, обогреваемом теплоносителем.

1. ЦВД

2. ЦНД

3. Теплообменник с

обогреваемым

теплоносителем

4. Электрогенератор

5. Конденсатор

6. Конденсатный насос

1)Если пар осушается в сепараторе, то в ЦНД турбины поступает сухой насыщенный или слегка насыщенный пар сдо 0,5%. 2)При осушке в т/обменнике обогреваемого острым паром или 3) теплоносителем, в ЧНД турбины подается пар с небольшим перегревом. Применяя т/обменник, в котором обогрев производится теплоносителем, можно поднять температуру пара перед ЦНД турбины до То. Сопоставление схем осушки показало, что схемы с сепаратором и т/обменником, обогреваемом теплоносителем в тепловом отношении равноэкономичны и более экономичны, чем схемы с т/обменником, обогреваемого острым паром. Наличие сепаратора и т/обменника-осушителя меняет меняет цикл и КПД установки.

Особенности:

1)при одном и том же начальномпара, электр. КПДбудет различным, в зависимости от того, при каком давлении установлен сепаратор.

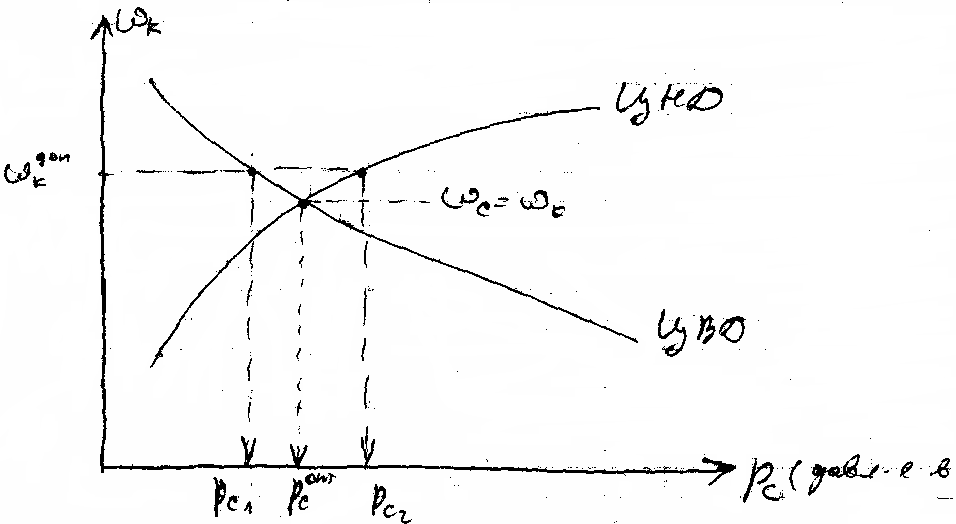

2)сепаратор не только позволяет осуществить рабочий процесс при допустимой,но и увеличивает тепловую экономичность цикла имеет наиб. значение, когда значение пара, поступающего в сепаратор, поступающего в конденсатор примерно равны, т.е. при давлении в сепараторе, соответствующем пересечению кривых 1и2:
