27 Влияние конечной влажности пара на показатели тепловой экономичности тэс.

а – рабочий процесс пара в турбине при различных сопряженных начальных параметрах пара.

б – завис-ть м/у и при пост-ой конечной влажности ()( относится к диаграмме)

С увеличением начального давления при конечная влажность пара возрастает, поэтому фактором ограничивающим дальнейшее увеличение при выбранной начальной тем-ре (для цикла без ПП), является допустимая влажность пара на выходе из турбины, которая должна быть не ниже 14%. Т.к.увеличение тем-ры приводит к уменьшению влажности пара, а увеличение давления к её повышению, то очевидно, что возможно такое совместное изменение этих величин, при кот. конечная влажность пара будет оставаться одной и той же . и обеспечивающее одно и то же значение влажности называются сопряженными начальными параметрами.

28 Сопряжённые начальные параметры.

С увеличением Р₀ при t₀=const конечная влажность пара возрастает. Поэтому другим фактором ограничивающим нач. давление пара (без промперегрева) явл-ся допустимая влажность пара на выходе из турбины т.к. увеличение т-ры t₀ приводит к уменьшению влажности пара, а увеличение Р₀ к ее повышению, то очевидно, что возможно такое совместное изменение этих величин при котором конечная влажность пара будет оставаться одной и той же. Нач. давление и т-ра обеспечивающие одно и то же значение называют сопряженными параметрами. Применение ПП позволяет понизить конечную влажность пара.

29 Применение промежуточного перегрева пара. Выбор оптимального давления промперегрева.

-параметры начала ПП.

- параметры после ПП.

- тем-ра начала ПП

Особенности ПП:

1. Если , то тепл. эффект-ть дополн. цикла будет выше основного и тепл. эффек-ть всей установки должна возрасти.

2) понижает конечную влажность пара;

3). однократный ПП повышает показатели тепловой экономичности цикла на 6-8%.

Однако в реальных условиях из-за потерь давления в контуре ПП экономичность снижается на 1-1,5%. Применение двухступенчатого ПП при сверхкритич. давлении пара повышает тепловую экон-сть еще на 1,5-2%.

4) т-ра пара после ПП обычно Тпп обычно

выбирают близкой к Т₀.

5) Р_ПП при котором пар отводится в ПП выбирают на основе анализа цикла и принцип-ой схемы ПТУ.

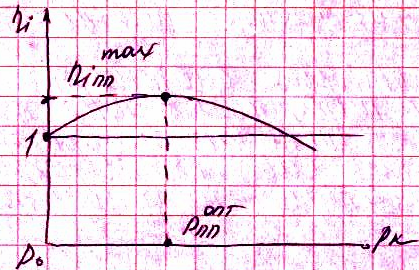

Оптимальное значение Р_ПП при котором max зависит:

1) от начальных и конечных параметров цикла Р₀ Р_К,

2) от схемы регенеративного подогрева пит. воды.,

3) от абсолютного значения

– для одноступенчатой схемы.

При 2-хступ. схеме:

С возрастанием т-ры пара до которой производится П при тех же нач. параметрах оптимальное значение Р_ПП увеличивается.
