3.2.2 Методика и расчет дроссельных характеристик гту
Дроссельные
характеристики – это зависимости
основных параметров ГТУ (эффективной
мощности, эффективного КПД, удельного
расхода топлива и т.д.) от регулирующих
факторов, при неизменных внешних
условиях. Основным регулирующим фактором
в ГТУ обычно является подача топлива в
камеру сгорания. Для одновальной ГТУ
при программе регулирования
,
дроссельные характеристики могут быть
построены в зависимости от расхода
топлива Gт
или от
температуры газа перед турбиной
,
которая однозначно связана с величиной
Gт.
Расчет дроссельных характеристик проводится при Тн=288К, Рн=0,1013МПа в программе «PG6111FA.хls», с учетом следующих особенностей:
-
На характеристике компрессора PG6111FA при
и различных положениях ВНА (см. рис. 3.7, 3.8) с помощью программы расчета PG6111FA, разработанной в MS Excel, подбираются значения
,
и
, при которых обеспечивается условие Tт=ТтРасч=832,12=const.
-
Дальнейший расчет для каждой точки проводится по методике термодинамического расчета методом последовательных приближений, при этом в качестве первого приближения значения
и
принимаются равными
и
(из термодинамического расчета), а
.
(3.48)
-
Температура газа перед турбиной определяется по пропускной способности турбины:
,К
(3.49)
-
Величина
определяется методом последовательных приближений из условия получения:
.
(3.50)
При этом если
,
то
уменьшают.
Расчет дроссельных характеристик произведен в программе Excel. Результаты расчета приведены в таблице 3.10 и на рисунках 3.18-3.21
Таблица
3.10 – Дроссельные характеристики PG6111FA
при
|
-35 |
-25 |
-15 |
-6 |
П'*к отн |
0,676 |
0,794 |
0,91 |
1 |
Nе, МВт |
37,063 |
48,572 |
59,638 |
69,347 |
Nе уд, кВт/кг/с |
264,55 |
300,97 |
325,75 |
348,48 |
Cе,
кг.топл/кВт |
0,252 |
0,234 |
0,222 |
0,214 |
|
0,29 |
0,31 |
0,33 |
0,34 |
T*т, К |
830,68 |
835,52 |
829,94 |
832,12 |
T*г, К |
1439,437 |
1496,424 |
1527,396 |
1561,15 |
Рисунок
3.18 – Зависимость мощности ГТУ от
при
Эффективная
мощность ГТУ увеличивается с ростом
.Так
как увеличивается и значение полезной
работы, совершаемой турбиной именно за
счет роста
,
а значит, и
и
в целом.
Рисунок 3.19 – Зависимость удельного
расхода топлива от
при
С повышением
удельный расход топлива падает, т.к.
рост мощности идет интенсивнее, чем
непосредственное увеличение расхода
топлива.

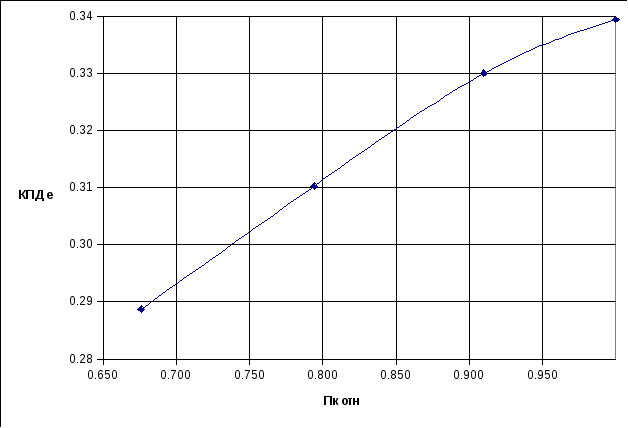

Рисунок 3.20 – Зависимость эффективного
КПД ГТУ от
при
Эффективный КПД
растет с повышением
,
всвязи с более интенсивным ростом
от повышения
по сравнению с ростом затраченной
работы.
Рисунок 3.21 – Зависимость температуры
газов перед и за турбиной от
при
Увеличение расхода
воздуха и расхода топлива приводит к
увеличению температуры газов перед
турбиной. Температура за турбиной
постоянна, т.к. была выбрана программа
регулирования
.
Построив дроссельные
характеристики, строим зависимости
изменения параметров компрессора
и GВ,
в зависимости от положения ВНА (см. рис.
3.22, 3.23). Значения
и GВ
для построения
зависимостей берутся с характеристики
компрессора PG6111FA
(см. рис.3.8).
Таблица
3.11 – Значение для построения зависимостей
и
|
-35 |
-25 |
-15 |
-6 |
|
0,676 |
0,794 |
0,91 |
1 |
|
10,5456 |
12,3864 |
14,20 |
15,60 |
|
140,096 |
161,39 |
183,08 |
199 |
Рисунок 3.22 – Зависимость
компрессора PG6111FA
от угла прикрытия ВНА
Рисунок 3.23 – Зависимость GВ
компрессора PG6111FA
от угла прикрытия ВНА
Из расчета
дроссельных характеристик видно, что
при увеличении
мощность на выходном валу Ne
увеличивается, так как увеличивается
мощность турбины и мощность, потребляемая
компрессором.
Удельная мощность
NУД
растет с увеличением
,
так как мощность на выходном валу
увеличивается, а расход воздуха
уменьшается.
