15. Внутренние санитарно-технические системы

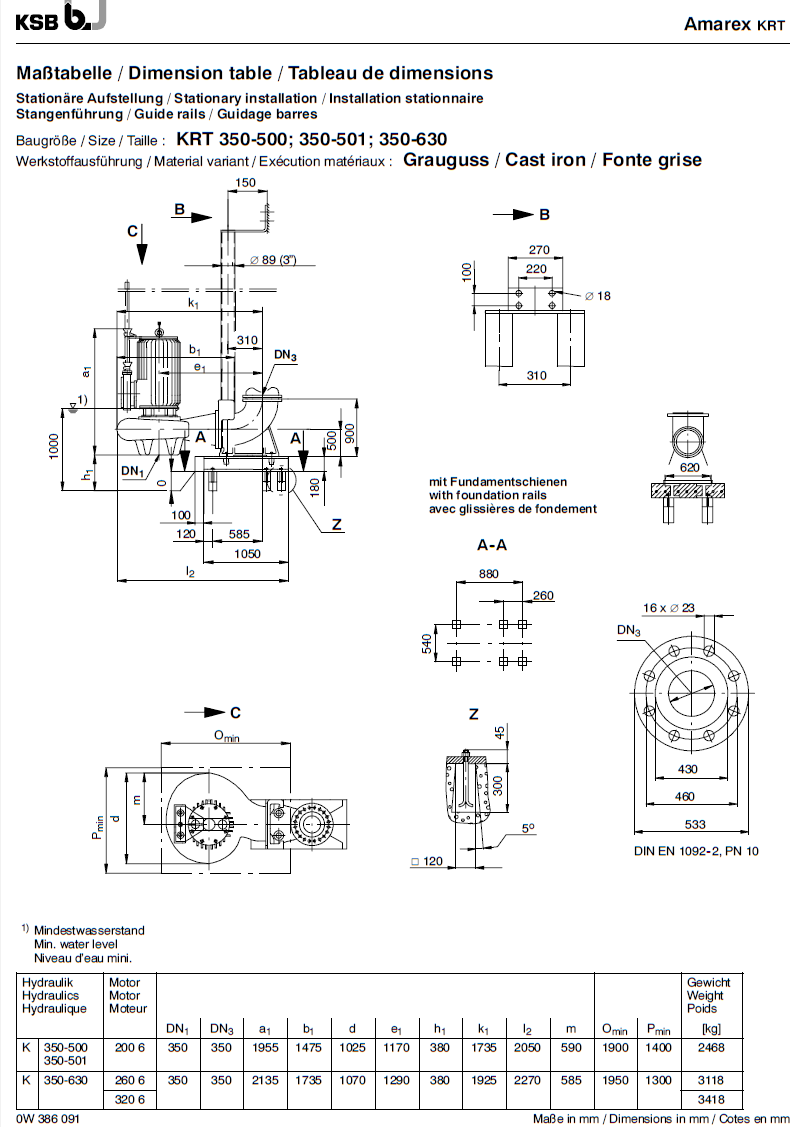

Подземная часть. Подземная часть здания выполняется из гидротехнического бетона. Наружную поверхность стен подземной части насосной станции покрывают битумной гидроизоляцией до отметки на 0,5 м выше уровня грунтовых вод. Размеры подземной части насосной станции круглой в плане следует принимать кратными 3 м , а при диаметре до 9 м - 1 м. Глубина подземной части назначается с учетом глубины заложения подводящего коллектора, его диаметра, глубины приемного резервуара, типа насосной станции (раздельного, совмещенного), состава оборудования и рекомендаций, изложенных в справочнике монтажника (под ред. А.С. Москвитина). Высота балок, ригелей принимается порядка 0,1 от их пролета, а толщина плит перекрытий – 0,1-0,2 м.

Заглубленные помещения должны сообщаться с надземными частями здания лестницами шириной не менее 0,9 м или лифтами (при заглублении 15 и более м ).

Высота надземной части здания обычно назначается отдельно для машинного зала и вспомогательных помещений. Высоту верхнего строения в помещении монтажной площадки определяется (см. справочник монтажника под ред. А.С. Москвитина) по формулам:

Нверх => hтр +0,5 + hг + hс + Н + 0,1, или Нверх => hтр 1 +0,5 + hг + hс + h1 + Н + НN

где hтр – погрузочная высота платформы автомобиля, м;

hтр 1 –высота инвентарной тележки, равная 0,15-0,3 м;

Высоты верхнего строения Нверх назначают в пределах стандартных величин: 3; 3,6; 4,2; 4,8; 5,4; 6 и 7,2; 8,4; 9,6; 12,6 м.

Пролеты здания назначаются равными:6, 9, 18, 24 м при шаге колонн 6 м. В бескаркасных зданиях длина здания может быть кратна L = 1,5 * n, м.

Размеры оконных проемов можно принимать:

- в машинном зале 3x1,2 м, 3x1,8 м ;

- во вспомогательных помещениях 0,9x1,2 м, 1,2x1,2 м; 1,5x1,8 м.

Размеры ворот для въезда в здание:

3x3 м, 3x3, 6 м, 3x4 м, 4x4,2 м, 4,8x5,4м, 4,7x5,6м. 3x3 м,

Типовые проемы под двери: 1,5x2,4 м, 2x2,4 м.
