6. Предварительный подбор насосов и электрических двигателей
Выбор марки насоса осуществляется по каталогу насосов с учетом его энергетических параметров:
Qнас =369 л/с, Н = 33 м,
N
=
,
где Q – подача насоса, м3/с; Н – напор, м; – объемный вес жидкости, 1000 кг/м3; пр – КПД привода; пр = 1;
н – КПД насоса; н = 0,8;
Мощность двигателя определяется по формуле:
Nдв = N k
где k - коэффициент запаса, равный 1,15
Nдв = (369*33/102*0,8)1,15 = 171,6 кВт.

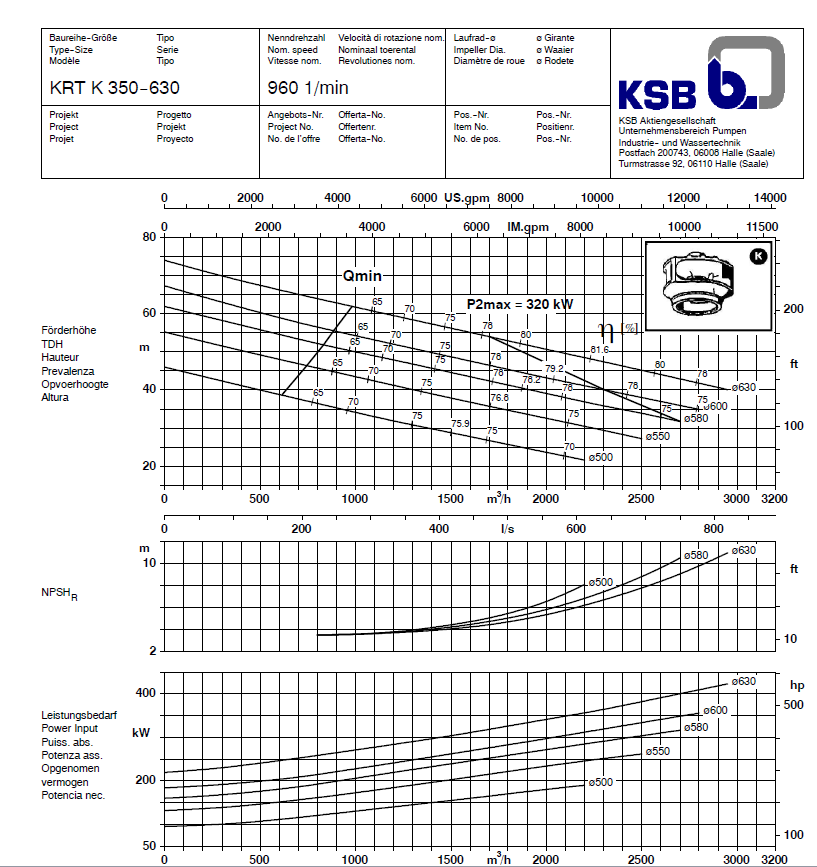

Этим значениям соответствуют параметры погружного насоса для перекачивания сточных вод. Фирмы Amarex KRT K350-550/6p, n = 960 об./мин., с диаметром рабочего колеса Dкол = 550мм, с диаметром напорного патрубка D = 350 мм. Насос поставляется с электродвигателем N = 213кВт,
U = 400В. Вес насосного агрегата – кг.
В этом случае паспортные данные электродвигателя несколько превышают расчетные параметры, полученные выше по формулам (например, 213 171,6 кВт). Недогрузка двигателя по мощности составляет N = 213-171,6= 41,4кВт или 19%, что меньше допустимых 20…40 % (уровень кратковременной недогрузки или перегрузки энергооборудования).
Проверка работы насосных агрегатов при различных режимах поступления сточных вод производится по характеристикам совместной работы насосов и водоводов.
Окончательный выбор электродвигателя, так же как и самого насоса (количество насосов), будет проведен после проверки работы насосной станции: на случай подъема воды в час максимального притока; на случай аварии на водоводах; на период 1-й очереди строительства.
Проверка работы насосных агрегатов при различных режимах поступления сточных вод производится по характеристикам совместной работы насосов и водоводов.
7. Построение характеристик насосов и водоводов при их совместной работе
Построение характеристики водовода выполняется по точкам итерациями при заданном значении Qj.
Q – подача, м3/с; Q = 0,5529
Нг=144-125+1=20 м
Нг=hj+Hг= SQ2j+Hг
hj = iLk + Нзап = SQ2; равенство принимается в целях соблюдения единства функциональной зависимости при построениях Н-Q насосов и характеристик водоводов;
S – приведенное сопротивление трубопровода; S = h/Q2;
h – потери напора в трубопроводе; h = SQ2 = 13 м;
j – последовательность итерационных расчетов; j = 1, 2, … .
Приведенное сопротивление напорного водовода при максимальной подаче сточных вод рассчитывается по формуле
S = 13/ (0,305)2 = 42,52
Расчетные данные для построения характеристики водоводов приводятся в таблице
Расчетные параметры для построения характеристик всасывающего водовода при подаче воды в час максимального притока сточных вод
Q i, м3/c |
Q i2 |
S |
h i =S*Q i2 |
Hi = Нг+hi |
0.05 |
0.0025 |
42,52 |
0,11 |
20,11 |
0.1 |
0.01 |
42,52 |
0,42 |
20,42 |
0.2 |
0.04 |
42,52 |
1,7 |
21,72 |
0.3 |
0.09 |
42,52 |
3,83 |
23,83 |
0.4 |
0.16 |
42,52 |
6,8 |
26,8 |
0.5 |
0.25 |
42,52 |
10,63 |
30,63 |
