26). Вимикачі навантаження, високовольтні вимикачі, іх типи

Вимикчі навантаження (Рубильник) - найпростіший електричний комутаційний апарат з ручним приводом і металевими ножовими контактами, що входять в нерухомі пружні контакти (гнізда), застосовуваний в електротехнічних ланцюгах для включення / відключення навантаження з великою силою струму.

Рубильники бувають одно - двох і трьох полюсні і використовуються при струмах від декілька ампер до 10000 А

Рубильник складається з: рухливих ножів, які щільно з’єднуються з нерухомими контактами. ножі обертаються в шарнірах

Вимикачі високих напруг призначені для відключення і відключення електричного кола при нормальному та аварійному режимах роботи. Розрізняють такі вимикачі:

1). Масляні-бакові – приміняються в ОРУ підстанцій 35-110-220 кВ. Масло в баку є дугогасящою середою.

2). Маломасляні – вимикачі приміняються в закритих і комплектних РУ типу КРУ. Масло служить дугогасящою середою і частково ізоляцією між контактами. Система приміняється для РУ 6-35 кВ

3).Повітряні вимикачі – приміняються на напругу 10-150 кВ в яких для гасіння дуги використовують стисле повітря для чого необхідна компресорна установка

4).Електромагнітні вимикачі для гасіння дуги не треба ні масла ні стислого повітря. Дуга що виникає, видувається за допомогою електродинамічних сил в дугогасящу камеруі працюють ці вимикачі в умовах частих включень і відключень на напрузі 6-10 кВ. Струм до 300А

5).Вакуумні вимикачі – установлюють в шкафах КРУ, екскаваторів і других пересувних установках.

27). Приводи вимикачів.

1). Ручний привод приміняють для малопотужних вимикачів, коли мускульної сили оператора достатньо для здійснення роботи вимикача.

2) Пружинний привод являється приводом не прямої дії. Енергія, яка необхідна для відключення, запасається в потужній пружині, яка заводиться від руки чи двигуна невеликої потужності.

3).Електромагнітний привод відносять до приводів прямої дії. Енергія необхідна для включеня, передається приводу в процесі самого включення від джерела постійного струму

4). Пневматичні приводи створюють зусилля на вмикання за рахунок стиснутого повітря, який подається в пневматичний циліндр. Такі приводи вимагають установки компресорів.

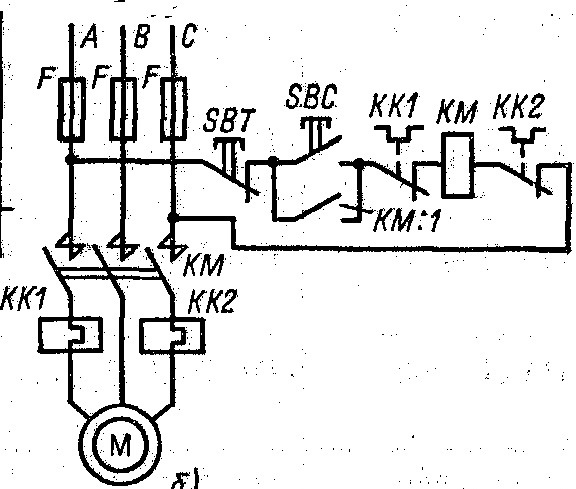

28). Магнітні пускачі. Схема включення.

Магні́тний пуска́ч) — електромеханічний комутаційний пристрій, призначений для керування живленням електродвигунів: їх пуску, розгону, забезпечення неперервної роботи, відключення живлення та захисту електродвигунів від перенавантажень. Пускач являє собою контактор, комплектований додатковими приладами: тепловим реле, плавкими запобіжниками та додатковою контактною групою чи автоматом для пуску електродвигуна.

29). Контактори: призначення. Конструкція.

Конта́ктор — електричний апарат, який призначений для замикання або розмикання електричних ланцюгів, якими проходить великий струм. Контактри приміняються для споживачів потужністю більше 100 кВт. Контактор приводиться в дію за допомогою електромагніта.

В залежності від числа силових контактів розрізняють контактори однополюсні та двополюсні. Однополюсний контактор має рухомий і нерухомий, а двополюсний — два рухомі і два нерухомі контакти. Привід контактора може бути пневматичним або електромагнітним, в залежності від цього розрізняються контактори електропневматичні та електромагнітні.

Будова: котушка, пружина, рухома частина, замикаючі контакти
