48). Конструктивне виконання ору-35кВ.
Конструктивне виконання ОРУ 35 кВ: роз'єднувачі, вимикачі, трансформатори струму та напруги, отделители, короткозамикачі, розрядники, ізолятори все це обладнання устанавлюють на залізобетонних стійках. Силовий трансформатор встановлюється на фундаменті, шкафи КРУН приварюються до металевої рами. Прокладка кабелів здійснюється в кабельних лотках.
ОРУ складається з блоків 35кВ(Блок шинних апаратів, блок опорних ізоляторів, блок введення 35кВ, блок лінії 35кВ, блок секційного вимикача, блок трансформатора напруги 35кВ, блок вимикача 35кВ.), кожен блок являє собою просторову металеву жорстку конструкцію, на якій монтується комплект високовольтного обладнання і ошиновка в межах блоку. При необхідності, частина обладнання може бути втоплена всередині блоку і встановлена на підставу каркаса, в цьому випадку обладнання захищається металевою сіткою.
Міжблочні зв'язку 35кВ виконуються за допомогою жорсткої ошиновки, що спирається на опорні ізолятори. Міжблочні зв'язку допоміжних ланцюгів захисту, управління, сигналізації, контролю, блокувань і т.д., розміщуються в металевих кабельних лотках. Для приєднання кіл допоміжних з'єднань в блоках 35кВ встановлюються клемні шафи. На ОРУ-35кВ передбачено зовнішнє освітлення.
49). Схема електропостачання гзп
50). Схема електропостачання рп-380в.
Схема головного розподільчого пункту
1 - лінійні роз'єднувачі, 2 - трансформатори струму, 3 - вимикачі, 4 - шинні роз'єднувачі, 5 - трансформатор напруги, 6 - запобіжник, 7 - збірні шини, 8 - секційні роз'єднувачі У розподільному пункті є також реле захисту, вимірювальні прилади, пристрої автоматики, заземлюючі пристрої, освітлення.

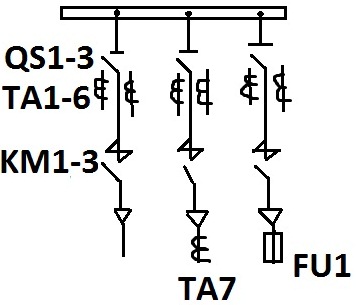

Схема РП 380 із курсового проекту:
QS-РОЗМИКАЧ; TA-ТРАНСФОРМАТОР СТРУМУ; KM-контактор; FU-плавкий запобыжник;
51) Схема включення короткозамикача і відокремлювача.
QFI, QF2 - вимикачі; ЛЕП - лінія електропередачі; QS - роз'єднувач; QR - відокремлювач; QK - короткозамикач; Т - трансформатор; П – споживачі
Схема 2. Принцип дії. У випадку пошкодження трансформатора на стороні 35 кВ релейний захист подає імпульс на короткозамикач, який штучно утворює двухфазне кз на землю, спрацьовує захист від кз і подається імпульс для автоматичного відключення віддільника. Лінія розмикається і до трансформатора напруга і струм не подається.
Короткозамикач – це комутаційний апарат призначений для утворення штучного кз в електричному колі. Їх приміняють для того, щоб забезпечити відключення пошкодженого трансформатора підстанції релейним захистом лінії 35-220 кВ. В РУ 35 кВ приймаються двух полюсні короткозамикачі при спрацюванні яких утворюється штучне двухфазне кз через землю. В РУ 110-220кВ приміняються однополюсні короткозамикачі, що утворюють однофазне кз і приведе в дію релейний захист. Конструкція короткозамикача аналогічна роз'єднувачі. Ножі, з'єднані з заземленою шиною, приводиться в рух пружинним приводом при подачі імпульсу від релейного захисту і замикаються на нерухомі контакти, що знаходяться під напругою.
Віддільник – це комутаційний апарат призначений для автоматичного відключення пошкодженої ділянки лінії чи трансформатора після штучного кз, а також для відключення ділянок схеми без навантаження. Зовні віддільник не відрізняється від двухколонкового розмикача, але для відключення він має пружинний привод типу ПРО, що забезпечує автоматичне чи дистанційне відключення
