20. Цикл с подводом теплоты при постоянном объеме
Цикл с подводом теплоты при постоянном объеме называется циклом Отто(1876 г.)
Горючей смесью в цикле Отто является воздух, смешанный с парами бензина или любым другим легко испаряющимся веществом.

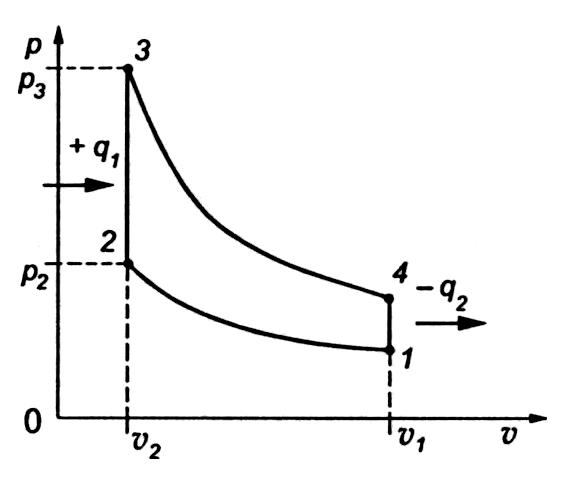

На рис. 2 представлена р—v диаграмма двигателя, работающего именно по циклу Отто. Идеализированный замкнутый цикл, термодинамически эквивалентный циклу Отто, состоит из двух адиабат (рис. 2, кривые 1—2 и 3—4) и двух изохор (прямые 2—3 и 4—1). Работа, производимая двигателем за цикл, выражается площадью фигуры 23412.
Так как в этом цикле участвует постоянное количество рабочего тела, то линии впуска и выпуска отсутствуют. Кривая 1—2 соответствует процессу адиабатного (условно без теплообмена) сжатия газа, во время поршень перемещается от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ).
При
положении поршня в ВМТ и постоянном
объеме v2
(см. рис. 2, прямая 2—3)
осуществляется процесс подвода теплоты
q1
к рабочему телу. При этом давление и
температура рабочего тела повышаются.
При движении поршня от ВМТ к НМТ (кривая 3—4) происходит процесс адиабатного расширения газа.
Отвод теплоты (-q2) от рабочего тела к холодильнику когда поршень находится в НМТ.
Характеристиками цикла являются степень сжатия ε и степень повышения давления λ.
Степень сжатия показывает, во сколько раз уменьшается объем газа в процессе сжатия:
, (2.1)
где v1 — удельный объем газа в начале хода сжатия или полный объем при положении поршня в НМТ; v2 — удельный объем газа в конце хода сжатия или объем над поршнем при его положении в ВМТ (объем камеры сгорания).
Степень повышения давления показывает, во сколько раз повышается давление газа в результате подвода к нему теплоты при постоянном объеме:
, (2.2)
где р3 — давление газа в конце подвода теплоты; р2 — давление газа в начале подвода теплоты.
Так как параметры начального состояния (точка 1) всегда известны, то параметры всех других состояний могут быть выражены через р1, v1 и Т1.
Так как ε и λ выражены через v и р, то и они являются параметрами состояния.
Двигатели, работающие по данному циклу, имеют ε от 6 до 11; λ от 3 до 5.
