Методические рекомендации

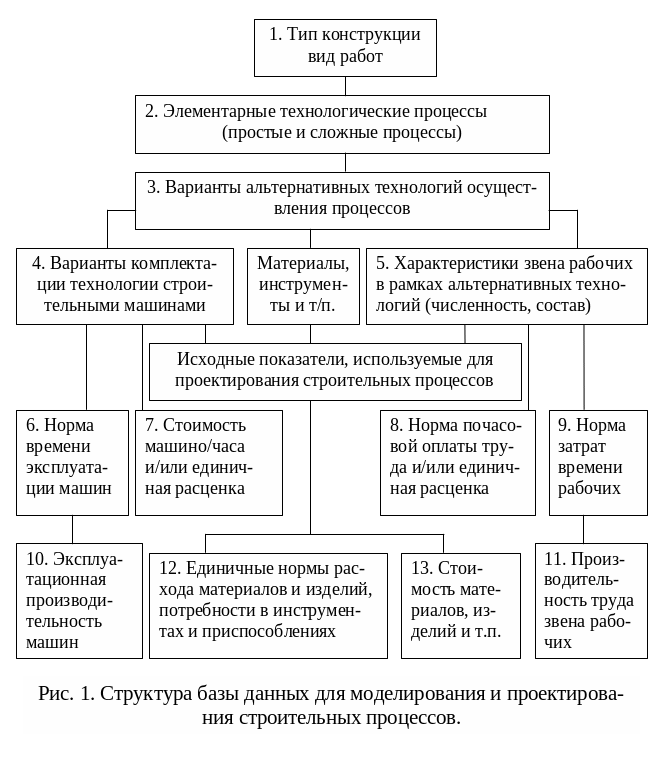

Для описания функционирования элементарных технологических процессов используются следующие исходные показатели (рис. 1):

• объем строительно-монтажных работ (V_i);

• численность рабочих соответствующей специальности (N_j);

• численность строительных машин определенного типа (M_k);

• затраты времени (Нвр) – затраты машинного (рабочего) времени на производство единичного объема продукции (выполнение единичного объема работ);

• производительность (Р) – объем производства продукции (выполнения работ) в единицу времени, является величиной, обратной норме времени;

• единичная расценка (С_ЕД) – стоимость затрат ресурсов на единичный объем произведенной продукции (выполненных работ);

• стоимость машино-часа (С_{маш-час});

• стоимость человеко-часа (С_{чел-час});

• норма расхода строительных материалов, конструкций, изделий и т.п. (m_r);

• стоимость строительных материалов материалов, конструкций, изделий и т.п. (C_mr).

Для формирования базы исходных данных для организационно-технологического в качестве источников информации используются нормативные, нормативно-справочные, справочные, методические и научные издания.

В таблице 2 представлены основные виды источников информации, привлекаемых на различных этапах формирования базы данных организационно-технологических решений производства строительных работ.

Таблица 2

Основные источники исходных данных для проектирования организационно-технологических решений производства строительных работ.

№ пп.	Наименование этапа работ	Источники информации
1.	Структуризация комплексных строительных процессов (определение состава элементарных технологических процессов)	ГЭСНы, ЕниРы, типовые технологические карты
2.	Определение альтернативных технологий производства строительных работ	ГЭСНы, ЕниРы; патентный поиск, строительные каталоги, научные издания
3.	Определение вариантов механизации каждой технологии производства работ (определение альтернативных для применения типов машин, машин одного типа различной мощности, вариантов комплектации машинами)	ГЭСНы, ЕниРы; каталоги строительных машин, справочные издания
4.	Определение численности и состава звена рабочих	ГЭСН (средний разряд рабочих), ЕНиРы (рекомендуемая численность и состав звена рабочих
5.	Определение затрат рабочего времени (производительности труда рабочих)	1) Государственные нормы: ГЭСН (ЕНиР, в случае, если отсутствует необходимая информация в ГЭСН); 2) Внутрифирменная база нормативных данных.
6.	Определение затрат машинного времени (производительности машин)
7.	Определение потребности в материалах, изделиях, приспособлениях, инструментах	ГЭСН
8.	Определение стоимости эксплуатации машин и труда рабочих	ФЕР, ТЕР (сборники сметных норм стоимости эксплуатации строительных машин)
9.	Определение стоимости материалов, изделий, приспособлений, инструментов	ФЕР, ТЕР, информационно-справочные издания

Продолжительность строительных работ может быть вычислена посредством следующего выражения (Т, часов):

или где:

• V - объем строительно-монтажных работ;

• N - численность рабочих;

• М - численность строительных машин;

• затраты времени (Нвр) – затраты машинного (рабочего) времени на производство единичного объема продукции (выполнение единичного объема работ).

Для вычисления стоимости использовать следующее выражение:

С_Рi – стоимость одного человеко-часа работы специалиста i-той специальности и разряда;

N_i – численность рабочих i-той специальности и разряда;

С_Мj – стоимость одного машино-часа для машины j-го типа;

k_j – количество одновременно работающих строительных машин j-го типа;

m_k – норма расхода k-го материала, конструкции, изделия;

С_mk – стоимость единицы k-го материала, конструкции, изделия;

V – объем работа для соответствующего технологического процесса;

Т – продолжительность выполнения работ.

Также, для определения стоимости строительно-монтажных работ, возможно использовать следующее выражение:

, где

С_Рi – расценка стоимости труда рабочих на единичный объем работ для i-го процесса;

С_Мj – расценка стоимости эксплуатации машины на единичный объем работ для i-го процесса.

Таблица 3

Задания для л/р №2

(Технологический процесс – разработка и перемещение грунта бульдозером,

группа грунта – I)

№ вар.	Объем выемки грунта, м. куб.	Средняя дальность транспортировки, м	Мощность бульдозера, л.с.
1	4000	15	80
2	4200	20	108
3	4400	25	130
4	4600	30	165
5	4800	35	180
6	5000	40	80
7	5200	45	108
8	5400	50	130
9	5600	55	165
10	5800	60	180
11	6000	65	80
12	6200	70	108
13	6400	75	130
14	6600	80	165
15	6800	85	180
16	7000	90	80
17	7200	95	108
18	7400	100	130
19	7600	105	165
20	7800	110	180
21	8000	115	80
22	8200	120	108
23	8400	125	130
24	8600	130	165
25	8800	135	180

Лабораторная работа №3. Автоматизированное организационно-технологическое проектирование строительных процессов на

вариантной основе

Цель работы: освоение методики автоматизированного вариантного формирования организационно-технологических решений (ОТР) производства строительных работ с учетом условий подрядной организации и возможностей региональной базы стройиндустрии.

Задачи: используя исходные данные (Таблица 5) необходимо:

1. Сформировать все осуществимые варианты организационно-технологических решений осуществления каждого простого технологического процесса.

2. Определить интенсивность производства работ для каждого варианта осуществления простых технологических процессов.

3. Сформировать все осуществимые варианты выполнения комплексного технологического процесса на основе полного перебора альтернативных вариантов ОТР производства работ на уровне простых технологических процессов.

4. Определить продолжительность и стоимость для каждого варианта осуществления комплексного технологического процесса.

5. Выполнить сравнение вариантов производства строительных работ по стоимости и продолжительности (отложить в системе декартовых координат все варианты, приняв в качестве осей абсцисс и ординат – продолжительность и стоимость).

6. Выбрать вариант, для которого:

а) - наименьшая стоимость;

б) - наименьшая продолжительность;

в) - наименьшее значение интегрального показателя, учитывающего и стоимость, и продолжительность производства строительных работ.

7. Ввести исходные данные в программу «Технолог» и выполнить формирование ОТР производства работ, сравнить результаты ручного и автоматизированного организационно-технологического проектирования.

8. Разработать блок-схему формирования ОТР на вариантной основе.

9. Оформить лабораторную работу в соответствии с таблицей 6 и 7.
