Неисправности системы охлаждения

Признаками неисправностей системы охлаждения являются перегрев или переохлаждение двигателя. Для жидкостных систем, кроме того, подтекание жидкости, которое может происходить через неплотности в соединениях шлангов с патрубками и фланцев, трещины в бачках и сердцевине радиатора, неисправные краники, а также через контрольное отверстие водяного насоса. В случае подтекания через дренажное отверстие корпуса водяного насоса необходимо заменить изношенные детали самоуплотняющегося сальника. Перегрев двигателя может происходить вследствие недостаточного уровня охлаждающей жидкости, пробуксовки или обрыва ремня привода вентилятора, засорения проходов в сердцевине радиатора, неисправности термостата (не открывается основной клапан), закрытия жалюзи, большого отложения накипи в рубашке охлаждения и в радиаторе.

Пробуксовка ремня вентилятора может происходить из-за его замасливания или слабого натяжения. Масло, попавшее на ремень, удаляется ветошью, смоченной бензином. Натяжение ремня необходимо увеличить, если прогиб от усилия 30-40Н в середине между шкивами будет более 10-15 мм. Для удаления накипи необходимо залить в систему охлаждения раствор из 4-8г хромпика на 1 л воды и эксплуатировать автомобиль с этим раствором в течение месяца. Переохлаждение может быть вызвано неисправностью термостата, отсутствием утеплителя и заеданием привода жалюзи в открытом положении. Основными неисправностями воздушной системы охлаждения являются: сильное загрязнение охлаждающих ребер цилиндров, неправильное положение крышки воздухозаборника, ослабление натяжения ремня привода вентилятора.

Система смазки

Система смазки предназначена для подачи масла к трущимся деталям, частичного их охлаждения и удаления продуктов износа. В обыденной жизни необходимость применение масла понятна любой хозяйке - начиная от поджаривания картошки для любимого мужа, и заканчивая ликвидацией скрипа дверей в своей квартире. Ну, а в двигателе все намного сложнее.

Рис. 26 Схема системы смазки двигателя 1 - канал подачи масла к газораспределительному механизму; 2 - главная масляная магистраль; 3 - канал подачи масла к подшипникам коленчатого вала; 4 - картер двигателя; 5 - фильтрующий элемент; 6 - корпус масляного фильтра; 7 - масляный насос; 8 - маслоприемник с сетчатым фильтром; 9 - поддон картера; 10 - пробка для слива масла

Система смазки (рис. 26) состоит из:

• поддона картера,

• масляного насоса с маслоприемником,

• масляного фильтра,

• каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

Поддон картера является резервуаром для хранения масла. Когда вы заливаете масло через маслозаливную горловину, оно проходит по пустотам внутри двигателя и опускается в поддон картера. Уровень, имеющегося в поддоне масла, можно измерить масляным щупом через отверстие в картере двигателя.

Рис. 27 Схема работы масляного насоса 1 - шестерни масляного насоса; 2 - редукционный клапан; 3 - пружина

Масляный насос (рис. 27) под давлением подает масло (через фильтр и каналы) к трущимся деталям кривошипно-шатунного и газораспределительного механизмов. Насос состоит из двух шестерен и приводится в действие от коленчатого вала двигателя.При вращении шестеренок, зубья захватывают масло и нагнетают его в главную масляную магистраль. Редукционный клапан служит для ограничения давления в системе масляных каналов двигателя. При избыточном давлении пружина сжимается, и часть масла поступает обратно. Масляный фильтр служит для очистки проходящего через него масла от механических примесей. Он устанавливается сразу же после насоса и пропускает через себя все масло, которое поступает в масляную магистраль. Чаще всего фильтр имеет неразборную конструкцию и подлежит замене одновременно с плановой сменой масла в двигателе.

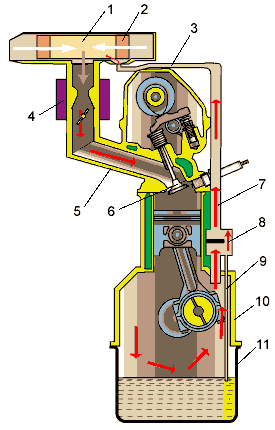

Рис. 28 Схема вентиляции картера двигателя 1 - корпус воздушного фильтра; 2 - фильтрующий элемент; 3 - всасывающий коллектор вентиляции картера; 4 - карбюратор; 5 - впускной трубопровод; 6 - впускной клапан; 7 - шланг вентиляции картера; 8 - маслоотделитель; 9 - сливная трубка маслоотделителя; 10 - картер двигателя; 11 - поддон картера

Вентиляция картера двигателя (рис. 28) обеспечивает отсос из картера и отвод во впускной трубопровод паров бензина и выхлопных газов, которые попадают в нижнюю часть двигателя. Во время тактов сжатия и рабочего хода эти пары и газы частично прорываются по стенкам цилиндров в картер двигателя, разжижают масло и очень агрессивны по отношению к деталям кривошипно-шатунного механизма. Вентиляция картера осуществляется принудительно за счет разряжения, которое возникает в воздушной горловине карбюратора при работе двигателя. Корпус воздушного фильтра соединяется с картером двигателя с помощью шланга, по которому картерные газы направляются сначала в карбюратор, а затем и в цилиндры на дожигание. В двигателях внутреннего сгорания применяется комбинированная система смазки - под давлением и способом разбрызгивания. К наиболее нагруженным трущимся поверхностям масло подается под давлением, а остальные детали механизмов двигателя смазываются брызгами масла и масляным туманом. К подшипникам коленчатого и распределительного валов масло подходит по каналам системы, конечно же, под давлением. Сделав свое дело, то есть, смазав, немного охладив и забрав с собой продукты износа, масло стекает обратно в поддон картера двигателя. Основные неисправности системы смазки. Подтекание масла возможно из-за слабо затянутой сливной пробки в поддоне картера, повреждения уплотнительных прокладок и наружных маслопроводов, износа сальников. Для устранения неисправности необходимо восстановить герметичность соединений, заменить поврежденные и изношенные прокладки и сальники. Низкое давление в системе смазки может быть по причине недостаточного количества масла, применения некачественного масла, износа подшипников коленчатого вала или деталей масляного насоса. Для устранения неисправности следует проверить уровень масла и в случае необходимости долить, изношенные узлы и детали надо заменить. А марка масла должна соответствовать инструкции завода-изготовителя. Эксплуатация системы смазки. Выход из строя или плохая работа системы смазки может привести к серьезной поломке двигателя. Поэтому на щитке приборов имеется контрольная лампа аварийного давления масла. Свечение этой лампы красным светом при работающем двигателе недопустимо. Надо немедленно заглушить двигатель и разобраться в причине неисправности. Одной из причин того, что зажглась красная лампочка аварийного давления, может быть недостаточный уровень масла в поддоне картера двигателя. Хотя бы раз в неделю следует проверять уровень масла. При этом после остановки мотора сделайте небольшую паузу в 2 - 3 минуты, за это время из некоторых каналов масло стечет в поддон, да и масляный туман в картере тоже осядет. Уровень масла в поддоне картера двигателя всегда должен быть в норме. А нормой считается след масла на щупе между рисками «MIN» и «MAX». Подтекание масла из системы смазки определяется по характерным следам на асфальте после стоянки автомобиля. Причины утечки масла устраняются довольно сложно, поэтому лучше обратиться к специалисту. Но с незначительными подтеканиями можно смириться и ездить всю жизнь, так как любое вмешательство в систему смазки очень трудоемкое и дорогое «удовольствие». Для нормального функционирования двигателя необходимо вовремя доливать масло до нормального уровня, а также менять его, с одновременной заменой масляного фильтра. Периодически следует промывать систему смазки специальным промывочным маслом.
