2.4Планетарная коробка передач

Ввключает в себя планетарные ме­ханизмы. В простейшем планетарном механизме (рис. 4.49) сол­нечная шестерня 6, закрепленная на ведущем валу 1, находится в за­цеплении с шестернями-сателли­тами 3, свободно установленны­ми на своих осях. Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся в за­цеплении с коронной шестерней 2, имеющей внутренние зубья.

Передача крутящего момента с ведущего вала 1 на ведомый вал 5 возможна только при заторможен­ной коронной шестерне 2 при по­мощи ленточного тормоза 7. В этом случае при вращении шестерни " сателлиты 3, перекатываясь по зубьям неподвижной шестерни 2 начнут вращаться вокруг своих осей и одновременно через водило 4 будут вращать ведомый вал 5. При растормаживании шестерни 2 сателлиты 3, свободно перекатываясь по шестерне 6, будут вращать шестерню 2, а вал 5 будет оставаться неподвижным.

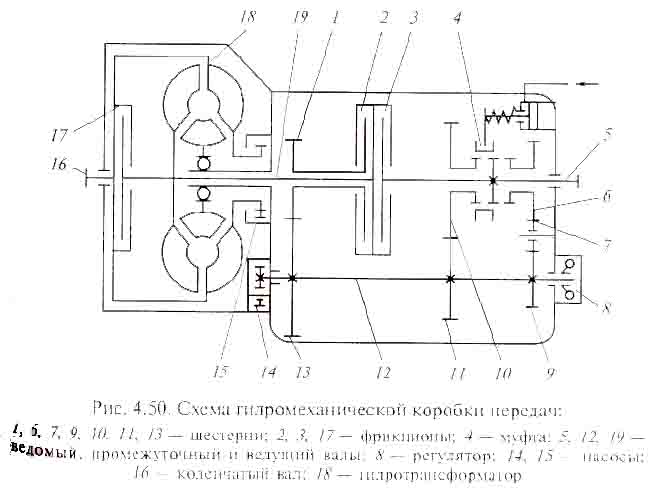

На рис. 4.50 приведена схема гидромеханической коробки пе­редач, которая состоит из гидротрансформатора, трехвальной двухступенчатой механической коробки передач и системы управ­ления. Наличие двухступенчатой механической коробки передач увеличивает диапазон регулирования крутящего момента. Гидро­механическая коробка передач включает ведущий 19, ведомый 5 и промежуточный 12 валы с шестернями, многодисковые фрикци­онные сцепления 2, 3, 17 (фрикционы) и зубчатую муфту 4 с приводом. К системе управления относятся передний 15 и зад­ний 14 гидронасосы и центробежный регулятор 8, который воздействует на фрикционы 2, 3, 17, обеспечивающие переключе­ние передач.

В нейтральном положении все фрикционы выключены, и при работающем двигателе крутящий момент на вторичный вал 5 не передается. На I (понижающей) передаче системой управления автоматически включается фрикцион 2. При этом ведущая шес­терня 1, свободно установленная на ведущем валу 19 коробки передач, блокируется с валом, а зубчатая муфта 4 устанавлива­ется вручную в положение переднего хода с помощью дистан­ционной системы управления. Крутящий момент на I передаче от гидротрансформатора передается через фрикцион 2, шестерни I, 13, 11, 10 и зубчатую муфту 4 на ведомый вал 5 коробки передач.

При разгоне на I передаче, когда гидротрансформатор автомати­чески осуществляет заданный диапазон регулирования крутящего момента, скорость возрастает до оптимального значения для пере­ключения на II передачу. В этом случае центробежный регулятор 8 дает сигнал на включение фрикциона 3 и отключение фрикциона 2

Автоматическая система управления обеспечивает включение II (прямой) передачи, при этом крутящий момент от первичного вала 19 коробки передач передается через фрикцион 3 непосред­ственно на вторичный вал, и скорость автомобиля возрастает до значения, определяемого диапазоном регулирования гидротранс­форматором.

На рис. 4.51 представлена двухступенчатая гидромеханическая коробка передач легкового автомобиля. Она состоит из гидротранс­форматора 1, механической планетарной коробки передач с мно­годисковым фрикционом 3 и двумя ленточными тормозными ме­ханизмами 2 и 4 и гидравлической системы управления с кнопоч­ным переключением передач. Кнопки соответственно означают: нейтральное положение, задний ход, I передача и движение с автоматическим переключением передач. В двухступенчатой меха­нической коробке передач имеются два одинаковых планетарных механизма 5 и 6.

В нейтральном положении фрикцион 3, а также тормозные механизмы 2 и 4 выключены. Трогание автомобиля с места проис­ходит при включенной I передаче. В этом случае масло под давлени­ем поступает в цилиндр тормозного механизма 2, лента которого затягивается, и солнечная шестерня планетарного механизма 6 останавливается.

Если включена кнопка «Движение», то при разгоне автомоби­ля происходит автоматическое переключение на II передачу, что обеспечивается одновременным выключением тормозного меха­низма 2 и включением фрикциона 3. В этом случае планетарные механизмы 5 и 6 блокируются и вращаются как одно целое.

Для движения автомобиля задним ходом включается только тормозной механизм 4.
