4.10Смазывание главной передачи и дифференциала.
Для смазывания главных передач и дифференциалов применяют автомобильные трансмиссионные масла.
Для смазывания гипоидной передачи необходимо применять специальные гипоидные масла различных марок для легковых и грузовых автомобилей. Нарушение этого правила приведет к выходу из строя передачи.
4.11Неисправности главной передачи, дифференциала и ступиц.
Основные неисправности — это шум в главной передаче, дифференциале и ступицах при движении автомобиля и утечка масла из картера заднего моста.
Шум возникает из-за нарушения регулировки зацепления шестерен или затяжки подшипников, ослабления крепления и износа деталей и шестерен. Изношенные детали и шестерни заменяют новыми. Нарушенные зацепление шестерен и затяжку подшипников устраняют регулировкой. Утечка масла чаще всего происходит вследствие износа сальников, порчи прокладок, засорения сапуна, а также из-за ослабления крепления крышек подшипников.
Износ сальников полуосей может привести к попаданию смазки в тормозные барабаны и к отказу работы тормозов, поэтому изношенные сальники нужно заменять.
4.12Принцип устройства ведущего моста ваз 21213, 21214

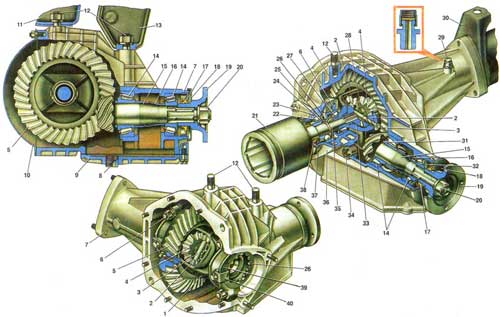

Рис. 13 Передний мост автомобиля ВАЗ 21213, 21214
1. Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.
Передний мост автомобиля ВАЗ – 2121, так же как и задний, является ведущим. Он выполняет функции осей, на которые устанавливают передние колеса и служит для передачи крутящегося момента от двигателя к передним колесам через правый и левый приводы.
Передний мост автомобиля ВАЗ – 2121 объединяет в одном агрегате следующие механизмы: главную передачу, дифференциал, и полуоси. Указанные механизмы конструктивно располагаются в общем картере переднего моста и служат для передачи крутящегося момента на колеса. Механизмы моста увеличивают передаваемый момент и распределяют его на колеса в соответствии с условиями контакта каждого колеса с дорогой.
Крепится передний мост к кронштейнам двигателя: справа - болтом через кронштейн 30, слева - на двух шпильках 12.
Картер переднего моста отлит из алюминиевого сплава. Средняя часть картера расширена и имеет проем, к плоскости которого крепится на шпильках штампованная крышка 10. В средней полости картера расположены дифференциал и главная передача. Снизу картер переднего моста закрыт литой крышкой 9, в которой расположена пробка 8 сливного отверстия. Наливное отверстие, оно же и контрольное, расположено с левой стороны картера и закрыто пробкой 34.
По бокам картер имеет фланцы, в которых расточены гнезда для установки подшипников 22 корпусов внутренних шарниров привода колес. С правой стороны картера установлен сапун 29, через который внутренняя полость картера сообщается с атмосферой, чем предотвращается повышение давления внутри картера. Сквозное отверстие корпуса сапуна закрыто клапаном, поджатым к отверстию пружиной. Клапан с пружиной закрыты колпачком. Клапан препятствует проникновению воды в картер при движении или остановке автомобиля в воде.
Корпус 21 внутреннего шарнира выполнен вместе с полуосью, шлицевой конец которой входит в отверстие шестерни 4 полуоси. Другой конец полуоси корпуса шарнира опирается на шариковый подшипник 22. Внутреннее кольцо подшипника 22 зажато между буртиком полуоси и пружинной шайбой 24, которая удерживается на полуоси стопорным кольцом 25. Наружное кольцо подшипника зафиксировано установочным кольцом 23, которое расположено в канавке наружного кольца подшипника и зажато между фланцем картера переднего моста и крышкой 36 подшипника. Такая фиксация подшипника удерживает корпус внутреннего шарнира от осевого смещения.
В крышке 36 подшипника размещен сальник 38, защищенный отражателем 37.
Сальник 17 ведущей шестерни переднего моста имеет одинаковые размеры с сальником редуктора заднего моста, но насечки на защитной кромке сальника направлены в другую, противоположную сторону. Направление насечки на сальнике зависит от направления вращения ведущей шестерни главной передачи, и оно показано на сальнике стрелкой. В связи с тем, что направление вращения ведущих шестерен переднего и заднего мостов разное, необходимо учитывать при сборке мостов, какой сальник можно устанавливать, так как сальник, установленный с другого моста, не будет удерживать масло.
При длительной эксплуатации автомобиля, вследствие износа деталей, в механизмах ведущих мостов могут возникнуть неисправности, которые характеризуются появлением шума в зоне ведущего моста.
Если шум возникает в начале движения автомобиля, то наиболее вероятными причинами этой неисправности могут быть:
увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем;
увеличенный зазор в зацеплении шестерен главной передачи;
износ отверстия под ось сателлитов в коробке дифференциала;
износ шлицевого соединения с полуосевыми шестернями.
Если шум возникает при разгоне автомобиля, то причинами шума могут быть:
износ или неправильная регулировка подшипников дифференциала;
неправильно отрегулировано зацепление шестерен главной передачи при ремонте автомобиля;
повреждение подшипников полуосей.
Если повышенный шум прослушивается постоянно во время движения автомобиля, то его причинами могут быть:
износ шлицевого соединения с полуосевыми шестернями;
повреждение или износ шестерен или подшипников редуктора;
недостаточное количество масла в картере.
Причинами возникновения шума при повороте автомобиля могут быть:
задиры на рабочей поверхности оси сателлитов;
заедание полуосевых шестерен или сателлитов в коробке дифференциала;
увеличенный зазор между зубьями шестерен дифференциала.
При износе или повреждении сальников ведущей шестерни или полуосей, а также при ослаблении крепления картера редуктора заднего моста или крышек подшипников полуосей переднего моста, будет происходить утечка масла. Поэтому при установке редуктора и крышек на болты крепления наносится герметик, предотвращающий ослабление крепления указанных узлов и деталей.
Ведущие мосты автомобиля требуют минимального технического обслуживания, которое включает в себя проверку уровня масла через каждые 10000 км пробега и замену масла после первых 2000-3000 км пробега и затем через каждые 60000 км пробега.
